- 116 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Проверка свечи зажигания

Свеча зажигания является важным компонентом двигателя и её легко проверить. По состоя-
нию свечи зажигания можно судить о состоянии двигателя. Идеальный цвет фарфорового
изолятора вокруг центрального электрода – желто-коричневый (оттенки от среднего до
светлого) для транспортного средства, работающего нормально. Если это не так, то не пы-
тайтесь диагностировать возможно имеющуюся проблему двигателя самостоятельно. Пре-
доставьте квадроцикл для осмотра дилеру. Необходимо периодически извлекать и прове-
рять свечу зажигания, поскольку отложения на ней и высокая температура постепенно при-
водят к выходу из строя и эрозии электродов. Если эрозия электродов становится слишком
сильной, замените свечу зажигания на новую, требуемой марки. Если отложений слишком
много, то это может говорить не только о выходе свечи из строя, но и наличии проблемы в
двигателе или системе управления впрыском.

ПРИМЕЧАНИЕ:

Рекомендованный тип свечи зажигания: DPR7EA-9 (NGK)



Установка
1.

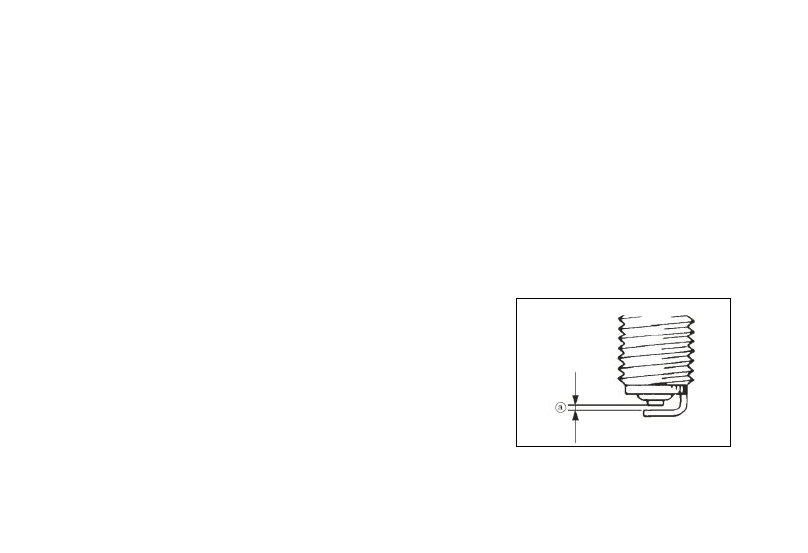

Измерьте межэлектродный зазор измерительным щупом
и в случае необходимости отрегулируйте зазор согласно
рекомендации.

ПРИМЕЧАНИЕ:

Зазор между электродами свечи зажигания:0,8—0,9 мм

2.

Очистите поверхность прокладки свечи. Вытрите грязь с резьбы.







- 117 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Проверка свечи зажигания

Установка
3.

Установите свечу зажигания и затяните её с требуемым усилием.

ПРИМЕЧАНИЕ:

Усилие затяжки свечи зажигания: 17,5 Н • м (1,75  кгсŸм)
Если динамометрический ключ недоступен в тот момент, когда Вы устанавливаете свечу
зажигания, то приблизительно оценить правильное усилие затяжки можно как ¼ - ½ поворо-
та ключом, после затяжки «от руки». Проверьте затяжку свечи зажигания динамометриче-
ским ключом при первой же возможности.

4.

Установите колпачок свечи зажигания.

5.

Установите панель.

Чистка элемента воздушного фильтра

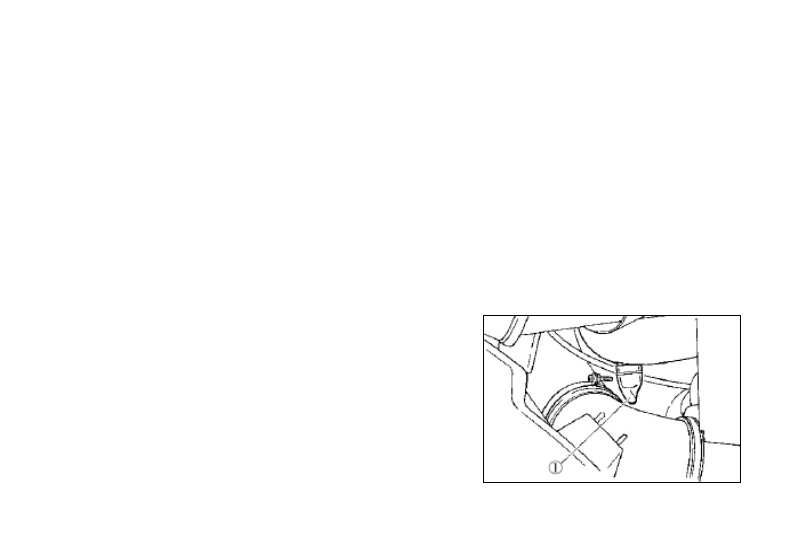

ПРИМЕЧАНИЕ:

На дне корпуса воздушного фильтра расположен
дренажный шланг. Если пыль или вода собираются в
этом шланге, опорожните его, очистите элемент
воздушного фильтра и корпус воздушного фильтра.



- 118 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Чистка элемента воздушного фильтра

Чистка фильтроэлемента

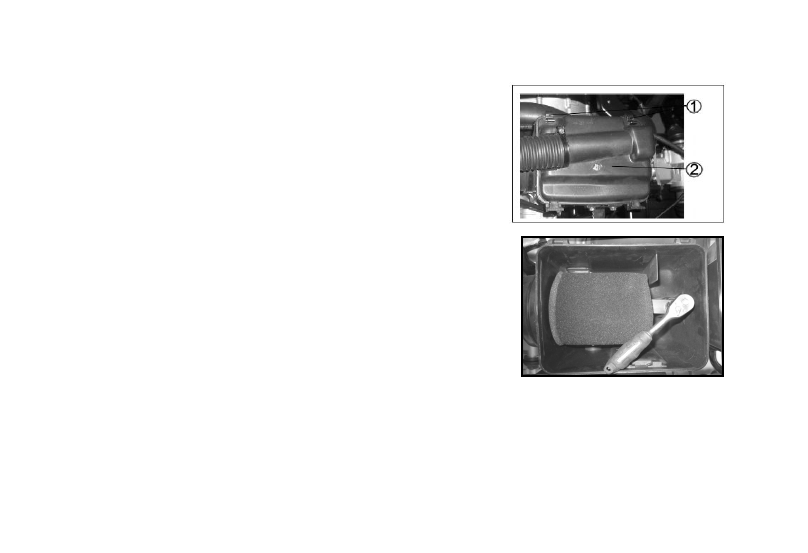

1.

Снимите сиденье.

2.

Снимите, открыв фиксаторы



,

крышку корпуса

воздушного фильтра

‚

.

3.

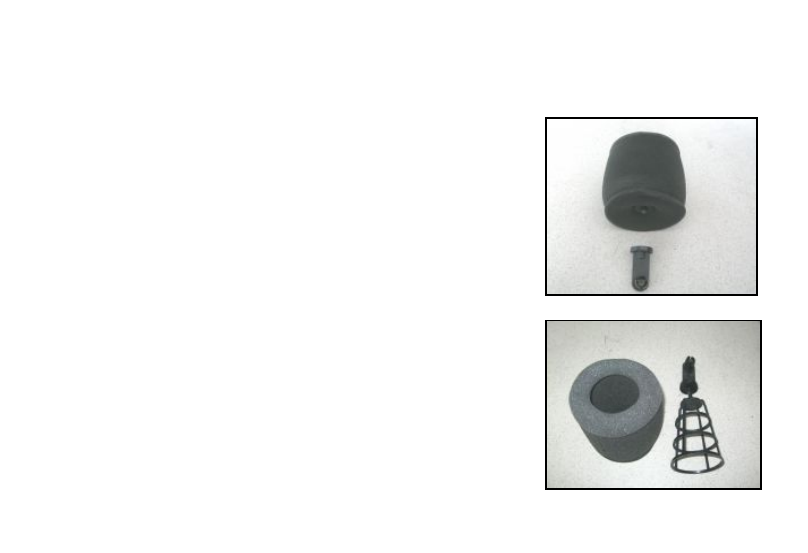

Снимите элемент воздушного фильтра в сборе.

4.

Снимите фильтроэлемент с каркаса.

5.

Осторожно и тщательно промойте его в специальном
растворителе для промывки губчатых фильтроэлементов.

6.

Выжмите избыток растворителя из него и просушите.

ПРИМЕЧАНИЕ:

Для промывки фильтроэлемента можно использовать
средства для мытья посуды с обязательной тщательной
последующей просушкой. Недосушенный  элемент не
способен полноценно фильтровать входящий воздух.

При выжимании не перекручивайте фильтроэлемент.

7.

Осмотрите и замените его в случае неисправности.

8.

Используйте для пропитки «губчатого» фильтроэлемента специальное масло или анало-
гичное средство для таких фильтров. Если такое средство недоступно, то можно исполь-
зовать моторное масло.

В этом случае нужно чаще проверять степень пропитки фильтроэлемента.

.









- 119 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Чистка фильтроэлемента
ПРИМЕЧАНИЕ:

Фильтроэлемент должен быть влажным, но с него не должно
капать.

9.

Натяните фильтроэлемент на каркас.

10.

Установите воздушный фильтр на место.

11.

Установите крышку корпуса воздушного фильтра.

12.

Установите на место сиденье.



ПРИМЕЧАНИЕ:

Необходимо чистить элемент воздушного фильтра каждые
20÷40

часов эксплуатации. Его необходимо прочищать и

смазывать чаще, если транспортное средство эксплуатируется
в крайне пыльных условиях. Каждый раз при выполнении
технического ухода за фильтроэлементом, проверяйте
воздухозаборник  корпуса воздушного фильтра на наличие
посторонних предметов. Проверяйте резиновый
соединительный элемент воздушного фильтра, прилегающий к
карбюратору и детали трубопровода на герметичность.
Затяните все хомуты надёжно, чтобы избежать возможности
доступа нефильтрованного воздуха в двигатель.
