109

10. Осветительные приборы, приборная панель, переключатели


Информация по капремонту



10–1

Устранение неисправностей



10–2

Замена ламп накаливания



10–3

Передняя фара







10–5

Замок зажигания





10–6

Переключатель руля





10–7

Переключатель стоп–сигнала



10–8

Звуковой сигнал





10–8

Приборная панель





10–9

Топливный датчик





10–10

Датчик температуры воды



10–12



Информация по капремонту


Предупреждение:
Передняя фара может сильно нагреваться во включенном состоянии. Не касаться ее после выключения. Работу продолжить только после
ее остывания.
Температура передней фары весьма высока при ее работе. Замена незащищенными руками или в грязных рукавицах может вызвать
появление масляных пятен на поверхности стекла, что может вызвать перегрев и деформацию стеклянной поверхности и повредить лампу.
При замене лампы обращать внимание на следующие моменты:

-

Не заменять лампу во включенном состоянии. Переключатель зажигания должен находиться в выключенном положении (OFF) ,
замену производить после остывания лампы.

-

Заменять лампу в чистых рукавицах во избежание появления масляных пятен на стеклянной поверхности.

-

Очищать стекло чистой тканью, смоченной спиртом или изоамилацетатом, при наличии масляных пятен на стеклянной
поверхности.

При необходимости контроля аккумулятора проверить его нормальное состояние.
Контроль целостности цепи переключателей может производиться без снятия переключателей с квадрицикла.
После контроля и капремонта каждой детали необходимо проложить кабели и провода в соответствии с монтажной схемой.



110

Стандарт капремонта



Предмет

Стандарт

Плавкий

предохранитель

Главный

20А

Вспомогательный

10А 15Ах3

Лампа фары

Передняя фара (дальний/ближний свет)

12В–35/35Вт

Стоп–сигнал/задние габаритные фонари

12В–21/5Вт

Поворотные фонари

12В–10Втх4

Индикатор на приборной доске

12В–1,7Вт

Индикаторы

12В–3,4Вт



Устранение неисправностей


Не включается передняя фара





Перегоревший предохранитель





Обрыв цепи главного кабеля





Перегоревшая лампа





Неисправность переключателя



111

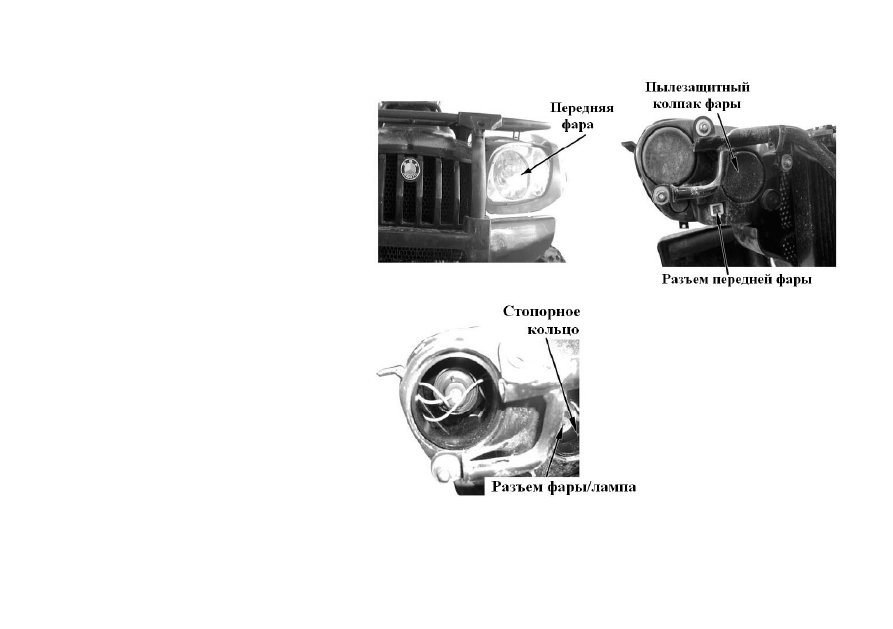

Замена лампы передней фары


Предупреждение:
Лампа передней фары может быть очень горячей при
ее работе. Не касаться ее сразу после выключения.
Работа может выполняться после ее остывания.
Снять переднюю фару, отсоединить провода передней
фары, снять пылезащитный колпак, разъем передней
фары, стопорное кольцо, заменить лампу новой.
Предупреждение:
Заменять лампу в чистых рукавицах.
Масляные пятна на стеклянной поверхности могут
вызвать поломку лампы. Очистить стеклянную
поверхность спиртом или изоамилацетатом.
При замене лампы убедиться, что три контактных
штырька лампы совпадают с тремя направляющими
отверстиями патрона.
Характеристики лампы: 12В–35/35Вт
Процедуру установки производить в обратном
порядке.
После замены лампы отрегулировать луч света
передней фары.


Контроль передней фары


Включить зажигание, перевести переключатель
передней фары в положение света и проверить
включение передней фары.
Включается: нормальная работа
Не включается: замыкание главного кабеля или его
обрыв.









112

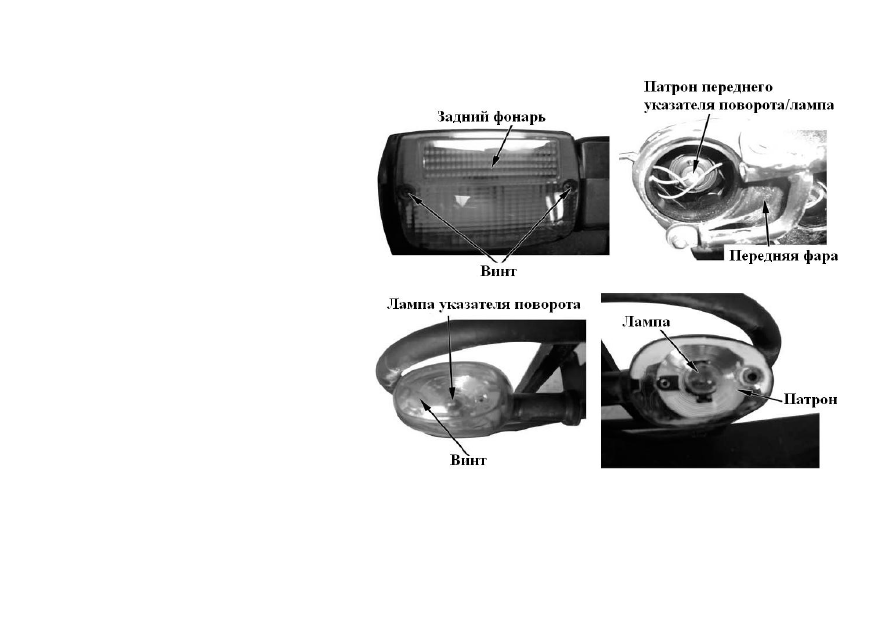

Лампа стоп–сигнала / лампа заднего
габаритного фонаря


Снять 2 винта–самореза,
Снять крышку заднего габаритного фонаря.
Повернуть лампу стоп–сигнала / заднего габаритного
фонаря против часовой стрелки и снять ее.
Заменить лампу стоп–сигнала / заднего габаритного
фонаря.
Характеристика лампы: 12В–21/5Вт
Для установки выполнить процедуру в обратном
порядке.


Лампы переднего сигнала поворота


Снять переднюю фару, крышку переднего сигнала
поворота.
Заменить лампы переднего сигнала поворота.
Характеристика лампы: 12В 10Вт


Лампы заднего сигнала поворота


Снять винты.
Снять крышку заднего сигнала поворота.
Заменить лампы заднего сигнала поворота.
Характеристики лампы: 12В–10Вт
Для установки произвести процедуру в обратном
порядке.
