Квадроцикл CF500A. Руководство - часть 22



85

7. Заднее колесо, задний тормоз, подвеска


Информация по ремонту



7–1

Устранение неисправностей



7–2

Заднее колесо







7–3

Задняя вилка







7–4

Задний амортизатор





7–5



Информация по ремонту


Примечание:
При ремонте обода и подвески надежно установить квадрицикл.
Для заднего обода и подвески применять только оригинальные болты и гайки.
Не прилагать чрезмерного усилия на колеса квадрицикла во избежание их повреждения.
При снятии шины с обода используйте специальный рычаг и защиту обода, во избежание повреждения обода.

Стандарт обслуживания

Параметр

Стандарт

Предельное значение

Заднее колесо

Вибрация

обода

Продольная

––

2,0 мм

Боковая

––

2,0 мм

Шина

Остаточная глубина протектора

––

1,6 мм

Давление в шине

35 кПа

––

Задний тормоз

Свободный ход (рычаг тормоза)

10–20 мм

––



Момент затяжки


Гайка, ось заднего колеса



110–130 Н·м

Крепежный болт обода





50–60 Н·м

Верхний крепежный болт, амортизатор

40–50 Н·м

Нижний крепежный болт, амортизатор

40–50 Н·м



86



Устранение неисправностей



Биение заднего колеса







искривление обода





проблема в шине





слишком низкое давление в шине





неправильная балансировка колеса





недостаточная затяжка гайки оси колеса





ослаблена гайка колеса



Задний амортизатор слишком «мягкий»







слабая пружина





течь масла из заднего амортизатора



Задний амортизатор слишком жесткий







задний амортизатор погнут





слишком высокое давление в шине



Низкая эффективность торможения







неправильная регулировка тормозов





загрязнена тормозная колодка или диск





износ или повреждение тормозной колодки



87



Заднее колесо


Осмотреть обод. При наличии повреждения,
перекосов, серьезных царапин заменить.

Медленно провернуть колесо, измерить вибрацию
обода прибором.

Допустимый предел:

осевой: 2,0 мм







радиальный: 2,0 мм

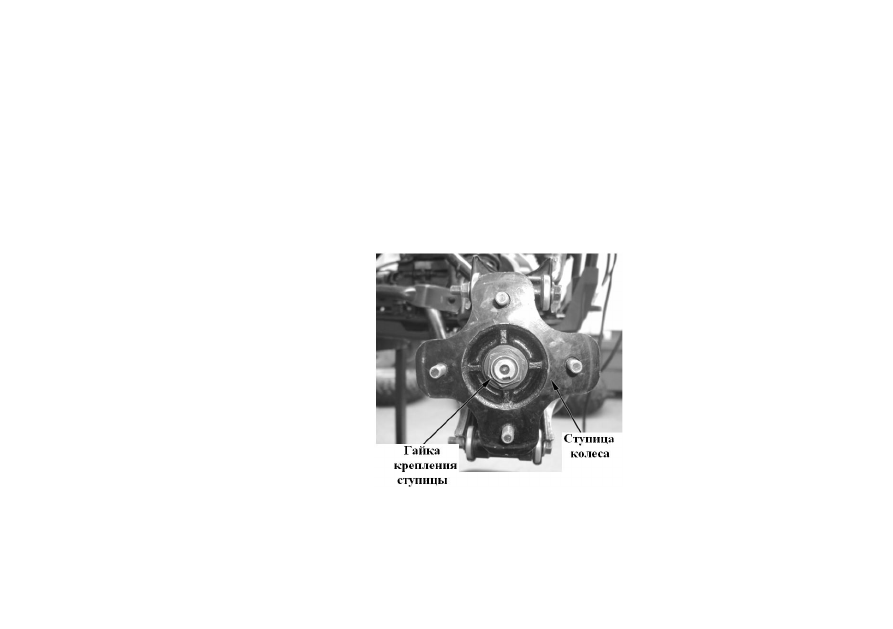

Ступица колеса


Снять заднее колесо, гайку оси обода, ступицу колеса.

Установка:
Повторить операции снятия в обратном порядке.

Момент затяжки гайки оси обода: 110–130 Н·м







88



Задний тормоз

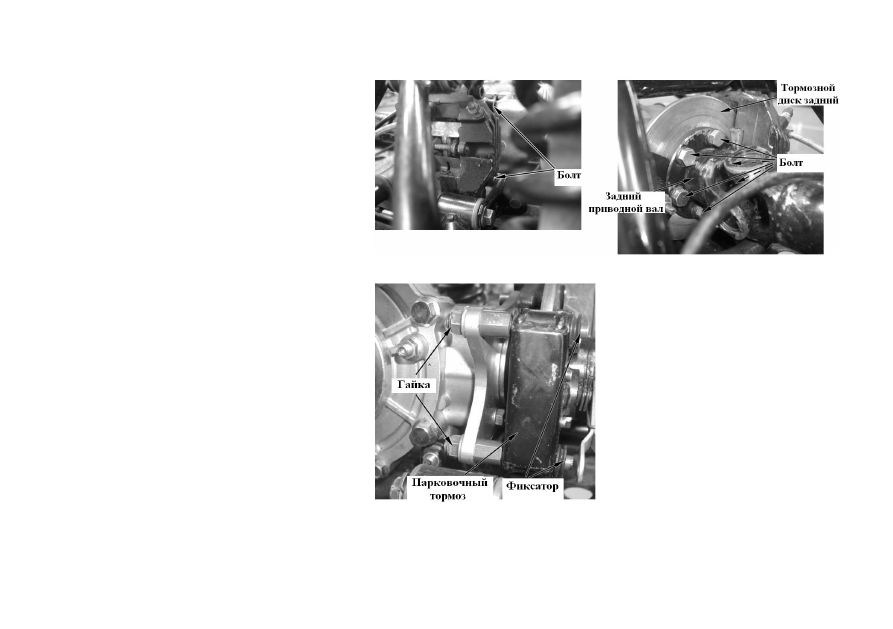

Суппорт заднего тормоза
Снять заднее левое колесо, 2 болта с рычага, суппорт
тормоза.
Осмотреть суппорт тормоза, при обнаружении
трещин или течи масла заменить.
Установка:
Повторить операции снятия в обратном порядке.

Примечание:
По способу прокладки тормозных шлангов см. гл.1



Задний тормозной диск


Снять заднее левое колесо, задний приводной вал,
суппорт заднего тормоза, 6 болтов, стояночный
тормоз, диск заднего тормоза.
Осмотреть тормозной диск. Если толщина <6,5 мм, то
заменить.
Установка:
Повторить операции снятия в обратном порядке.

Примечание:
По способу прокладки тормозных шлангов см. гл.1


Стояночный тормоз


Снять заднее левое колесо, задний приводной вал,
суппорт заднего тормоза, 6 болтов, стояночный
тормоз.
