ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Замена тормозной жидкости
Полную замену тормозной жидкости должен производить только квалифицированный персонал сервисных центров
официального дилера. Во время периодического технического обслуживания или в случае обнаружения повреждения или
утечки попросите дилера заменить следующие компоненты:

• Заменять манжеты тормозных цилиндров каждые 2 года.
• Заменять тормозные шланги каждые 4 года.


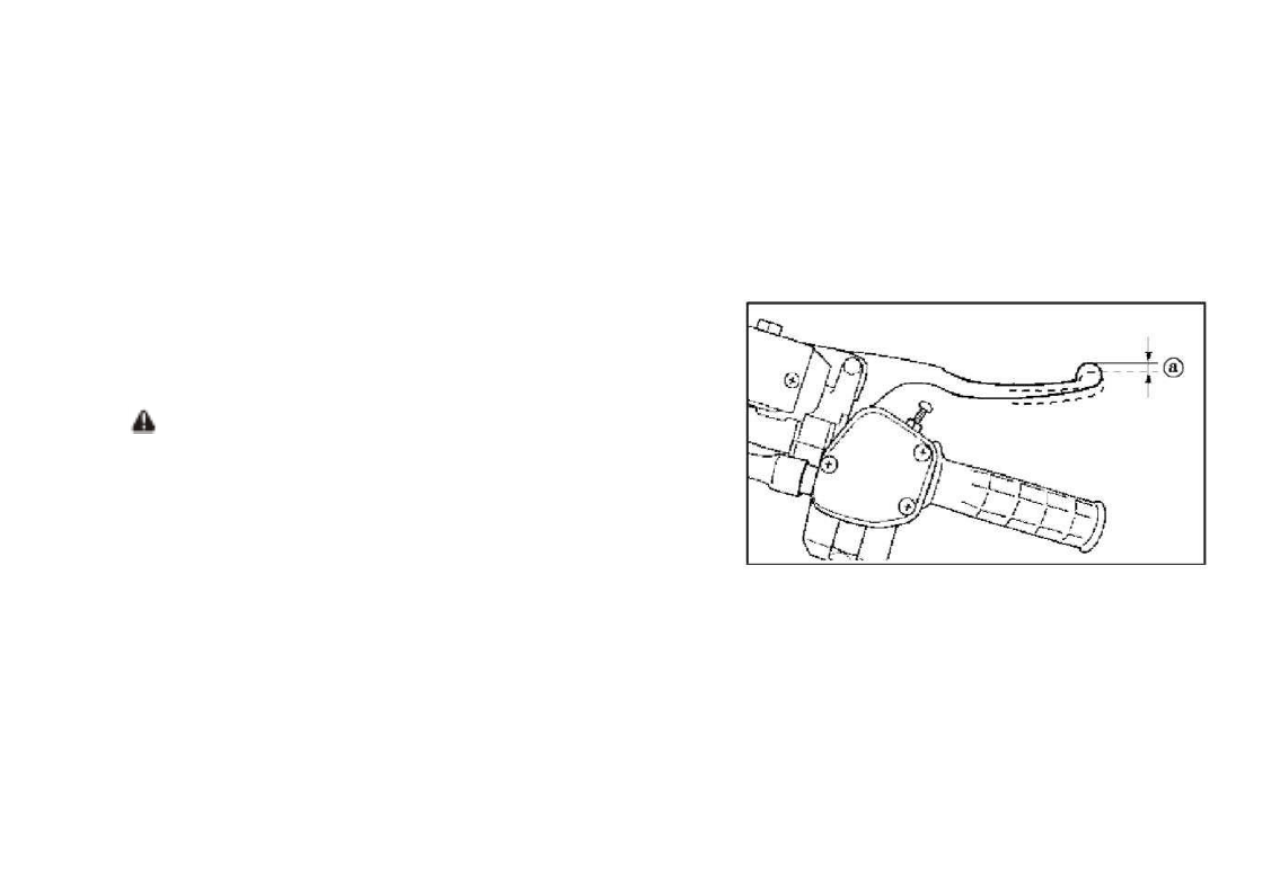

Свободный ход рычага переднего тормоза
Конец рычага переднего тормоза  не должен иметь свободного хода.
Если это не так, то обратитесь к дилеру для проверки тормозной
системы.


 ПРЕДУПРЕЖДЕНИЕ

После обслуживания:
• убедитесь, что тормоза работают плавно и свободный ход
соответствует рекомендации.
• Убедитесь, что тормоза не заедают. Проверьте, чтобы они были
достаточно упругими.
• Необходимо стравить воздух из тормозной системы.
Замена компонентов тормозной системы требует профессиональных
знаний. Эти процедуры должен выполнять дилер.


- 108 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Регулировка педали и рычага заднего тормоза

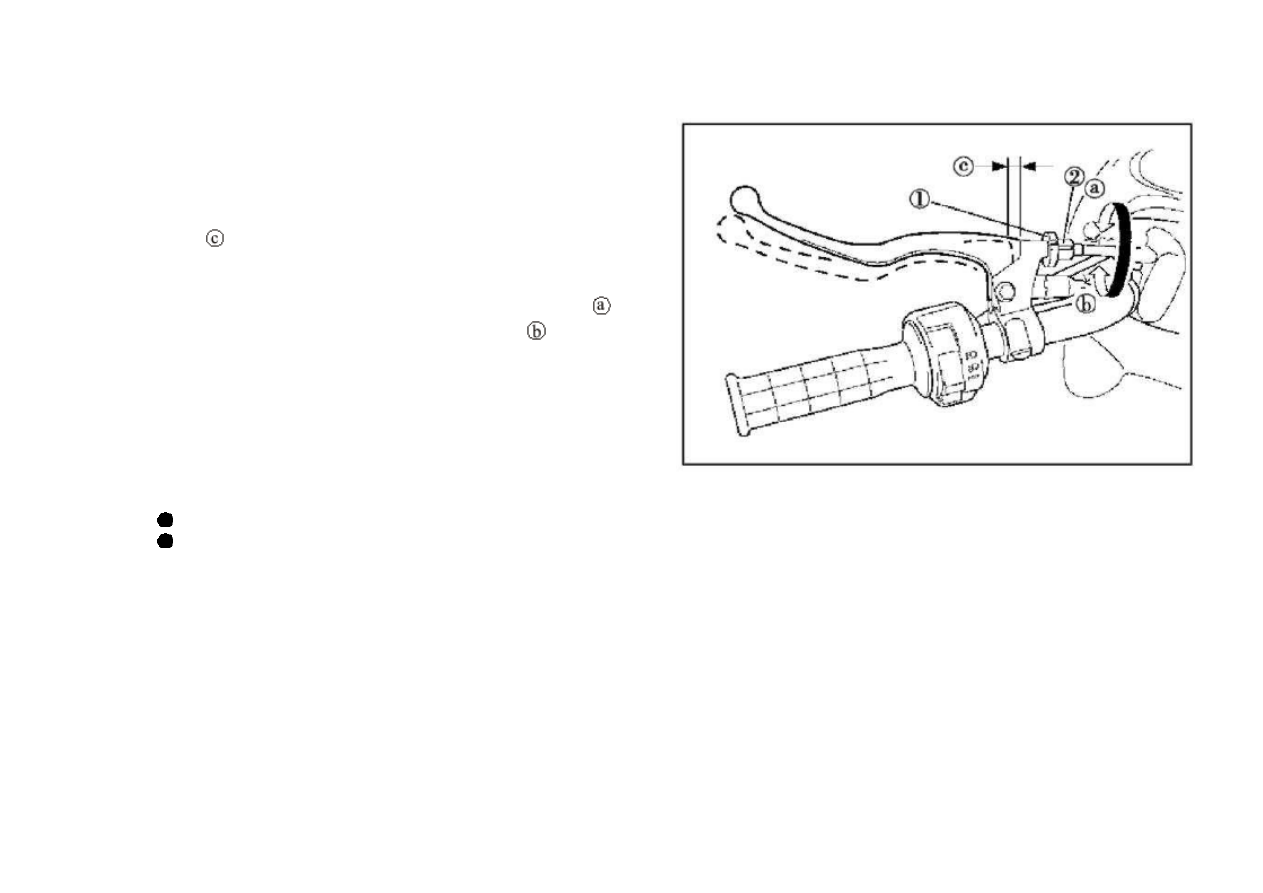

Регулировка свободного хода дублирующего рычага
главной тормозной системы (ножного тормоза)
Свободный ход дублирующего рычага главной тормозной
системы

 должен быть 0,5÷2 мм.


1. Ослабьте контргайку .
2. Поверните регулировочный втулку в направлении

 для

увеличения свободного хода, и в направлении

, чтобы

уменьшить свободный ход.
3. Затяните контргайку .

Если невозможно отрегулировать свободный ход, обратитесь
за помощью к дилеру.

ПРИМЕЧАНИЕ:
При регулировке свободного хода дублирующего рычага главной тормозной системы (ножного тормоза):

 убедитесь, что не наступаете на педаль тормоза.
 убедитесь, что педаль тормоза не двигается при измерении величины свободного хода рычага.


Регулировка высоты педали тормоза

ПРИМЕЧАНИЕ:
Перед проверкой задних тормозных колодок отрегулируйте ножной тормоз.

- 109 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


 Регулировка высоты педали тормоза

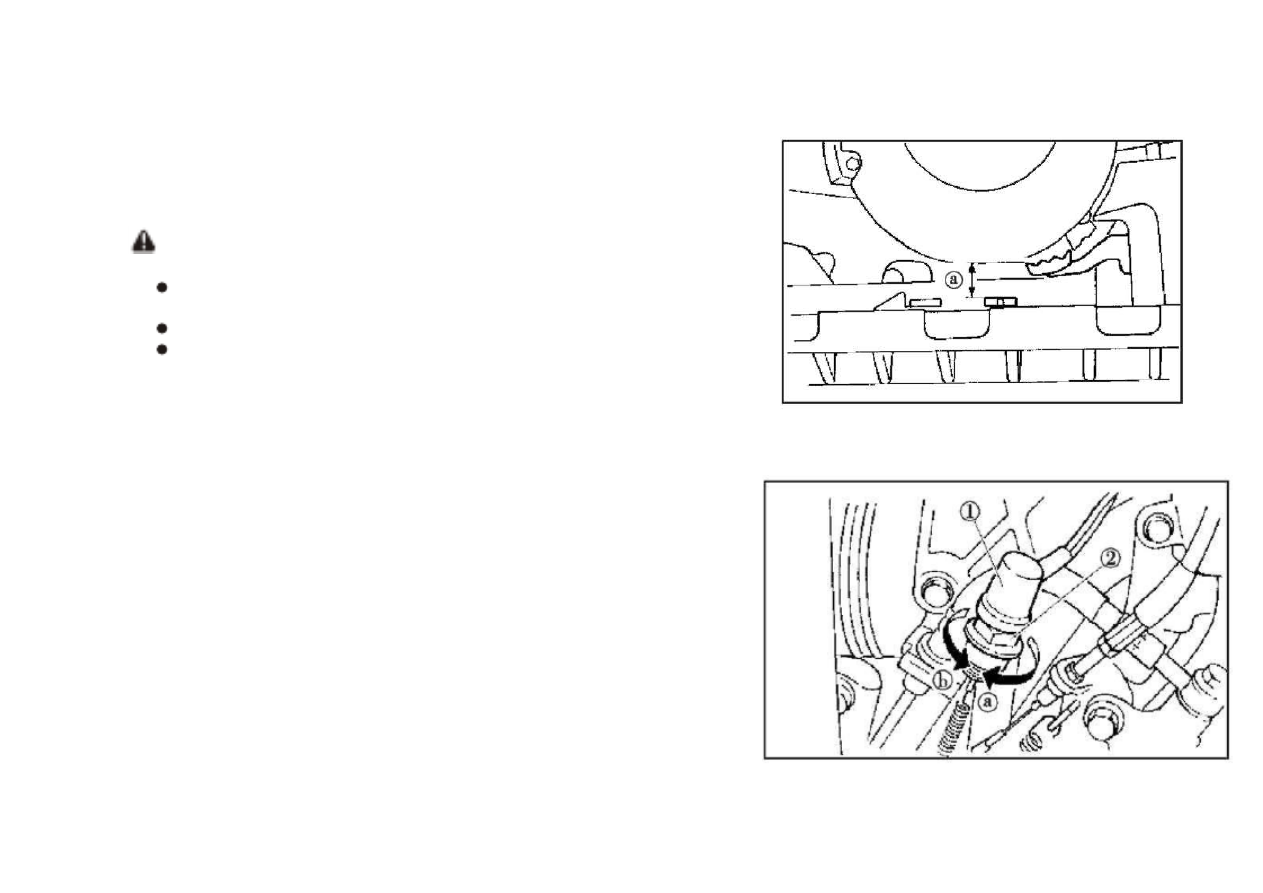

Верхний край педали тормоза должен быть расположен в 72 мм
над опорой для ноги. Если это не так, то обратитесь к дилеру для
регулировки положения педали.


 ПРЕДУПРЕЖДЕНИЕ

После обслуживания:

  Убедитесь, что тормоза работают плавно и свободный ход

правильный.

  Убедитесь, что тормоз не заедает.
  Из системы необходимо стравить воздух.

Замена компонентов тормозной системы требует профессиональных
знаний. Эти процедуры должен выполнять дилер.

Регулировка включателя стоп-сигналов
Включатель фонаря стоп-сигнала, который загорается при нажатии на педаль тормоза или на рычаг тормоза,
отрегулирован правильно, если фонарь загорается непосредственно
перед срабатыванием тормозов. Если это необходимо, отрегулируйте
включатель следующим образом:









- 110 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



     Регулировка включателя стоп-сигналов

Поверните регулировочную гайку, удерживая включатель на месте. Чтобы отрегулировать его на более раннее
срабатывание, поверните регулировочную гайку в направлении

. Чтобы отрегулировать его на более позднее

срабатывание, поверните регулировочную гайку в направлении

.


Проверка и смазка тросовых приводов


 ПРЕДУПРЕЖДЕНИЕ

Проверяйте тросики часто. Заменяйте повреждѐнные. Смазывайте их и внутри, и их концы. Если тросики работают
неисправно, обратитесь к дилеру для их замены.

ПРИМЕЧАНИЕ:
Рекомендуемый смазочный материал: SAE 10W30 (моторное
масло)

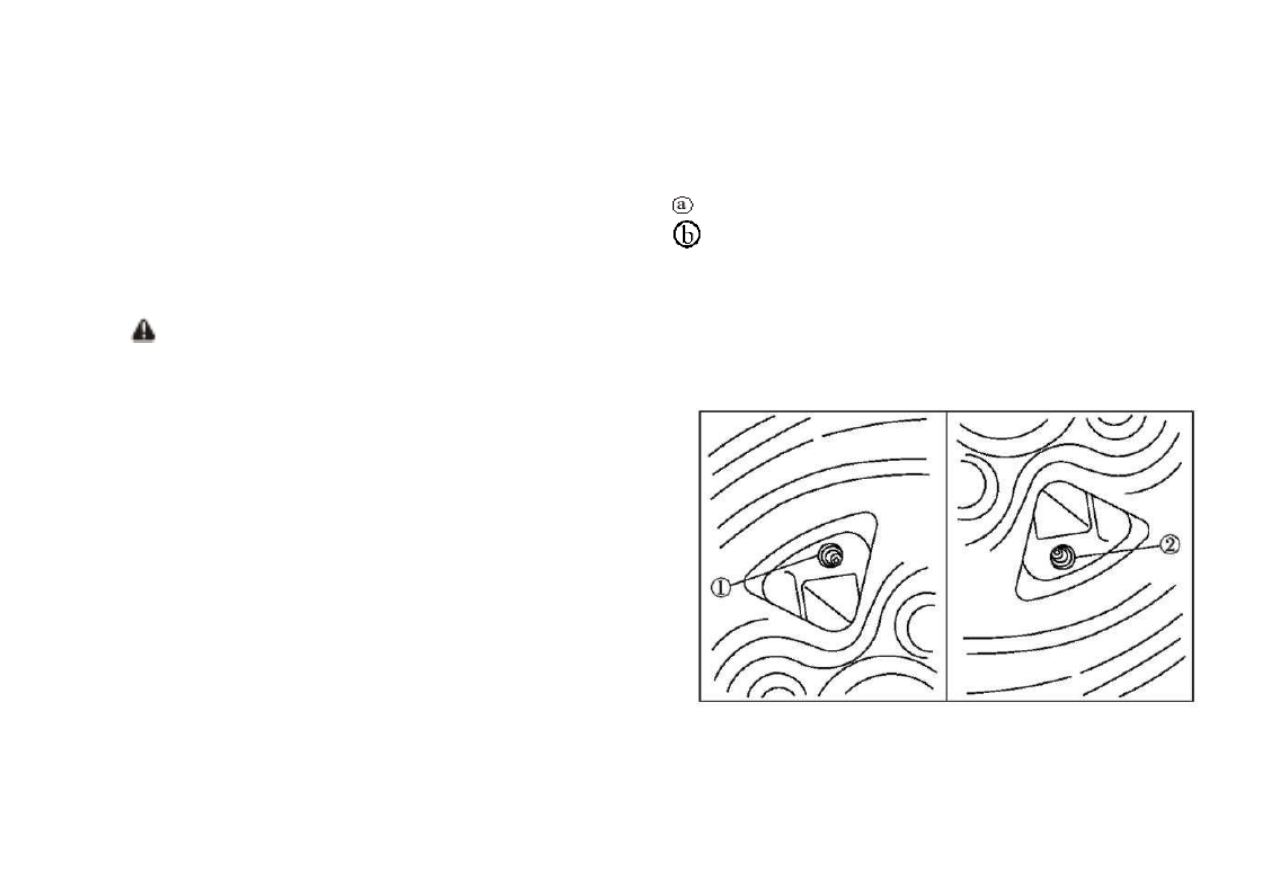

Смазка верхних и нижних шкворневых  шарниров задних
кулаков
Смажьте верхние и нижние шарниры задних кулаков при
помощи шприца для смазки (см. рис. Точки смазки  и  на
левом и правом кулаках).

ПРИМЕЧАНИЕ:
Рекомендуемый смазочный материал:
консистентная смазка на литиевой основе.
