- 91 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Рекомендации по смазке

Замена масла в картере редуктора заднего моста
6. Заверните пробку маслозаливного отверстия на место и затяните еѐ с
необходимым усилием.
ПРИМЕЧАНИЕ:
Усилие затяжки пробки отверстия для заливки масла: 23 Н•м (2,3 кгсм).

7. Проверьте отсутствие утечки масла. Если обнаружена утечка,
установите и устраните еѐ причину.
ПРИМЕЧАНИЕ:
Убедитесь, что в картер не попали  посторонние предметы.

Проверка уровня масла в картере заднего моста
Уровень масла в картере заднего моста должен быть до нижней кромки
маслозаливного ответрстия.

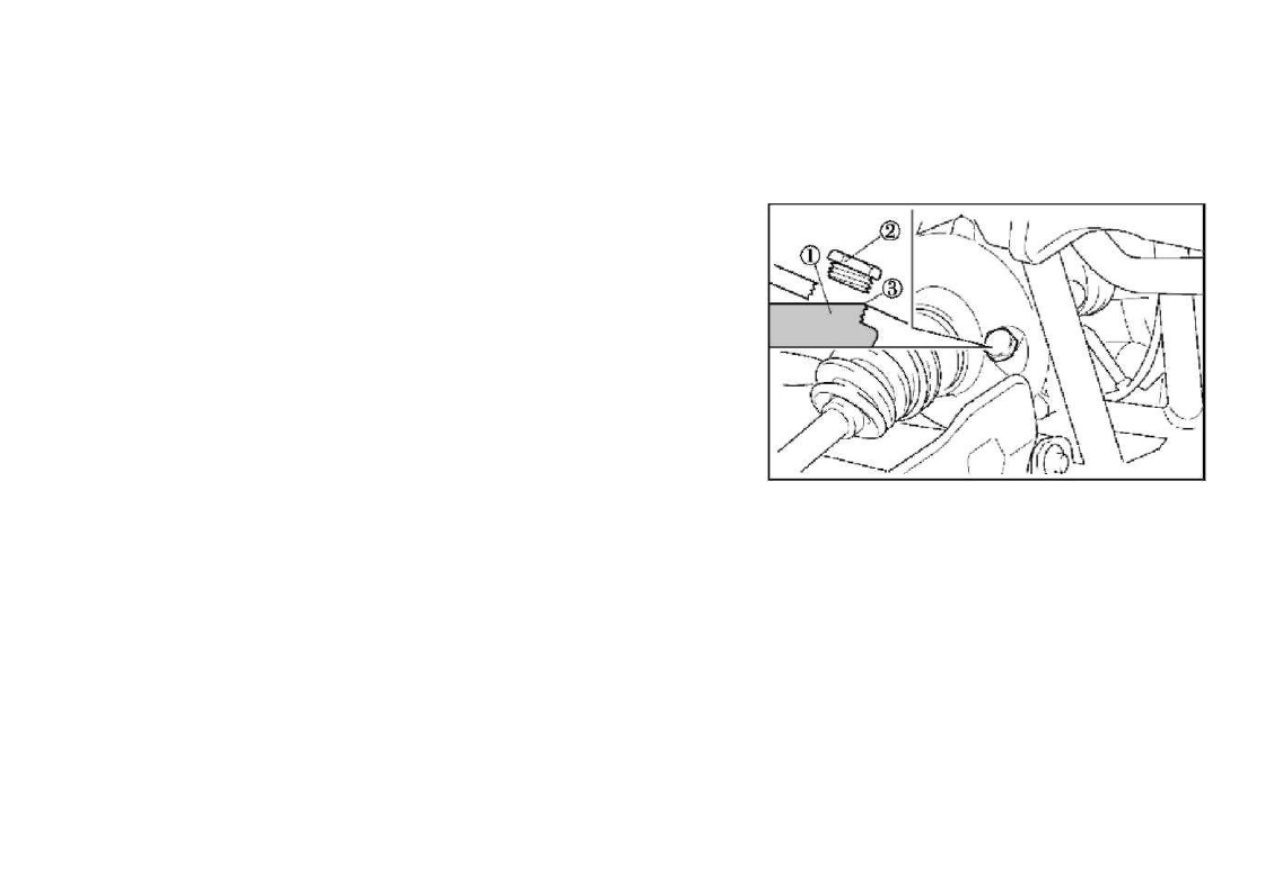

Проверка уровня масла в картере дифференциала переднего моста

1. Расположите транспортное средство на горизонтальной поверхности.
2. Выкрутите пробку маслозаливного отверстия и проверьте уровень масла. Уровень масла должен доходить до края
отверстия. Если уровень масла ниже, то долейте необходимое количество, чтобы повысить уровень до необходимого.
3. Установите пробку маслозаливного отверстия на место и затяните еѐ с требуемым усилием.
ПРИМЕЧАНИЕ:
Усилие затяжки пробки отверстия для заливки масла: 23 Нм (2,3 кгсм)

Замена масла в картере дифференциала переднего моста
1. Расположите транспортное средство на горизонтальной поверхности.
2. Чтобы собрать использованное масло, поместите контейнер под картер дифференциала переднего моста.

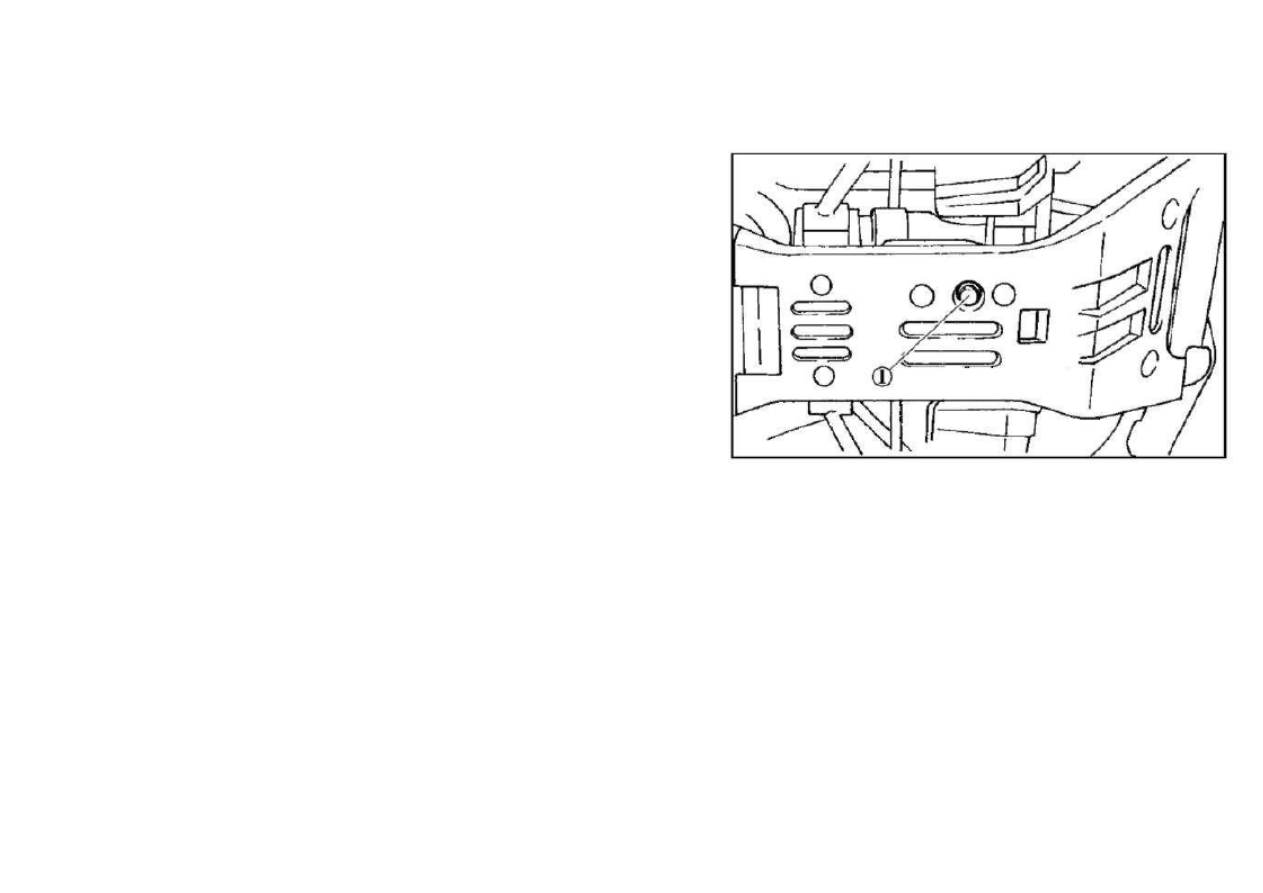

3. Выкрутите пробку маслозаливного отверстия и сливную пробку,  чтобы слить масло.

- 92 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Рекомендации по смазке

Замена масла в картере дифференциала переднего моста
4. Установите на место сливную пробку и затяните еѐ с требуемым
усилием.
ПРИМЕЧАНИЕ:
Усилие затяжки сливной пробки: 10 Н • м (1.0 кгсм)

5. Залейте масло в картер дифференциала переднего моста.
ПРИМЕЧАНИЕ:
Объѐм масла при периодической замене:
0,28 л
Общий объѐм масла:
0,33 л

6. Установите пробку маслозаливного отверстия на место и затяните
еѐ с требуемым усилием.

7. Проверьте отсутствие утечки масла. В случае обнаружения, установите причину  утечки и устраните еѐ.
ПРИМЕЧАНИЕ:
Убедитесь, что посторонние предметы не попали  в картер дифференциала переднего моста.

Система охлаждения
1. Расположите квадроцикл на горизонтальной поверхности.

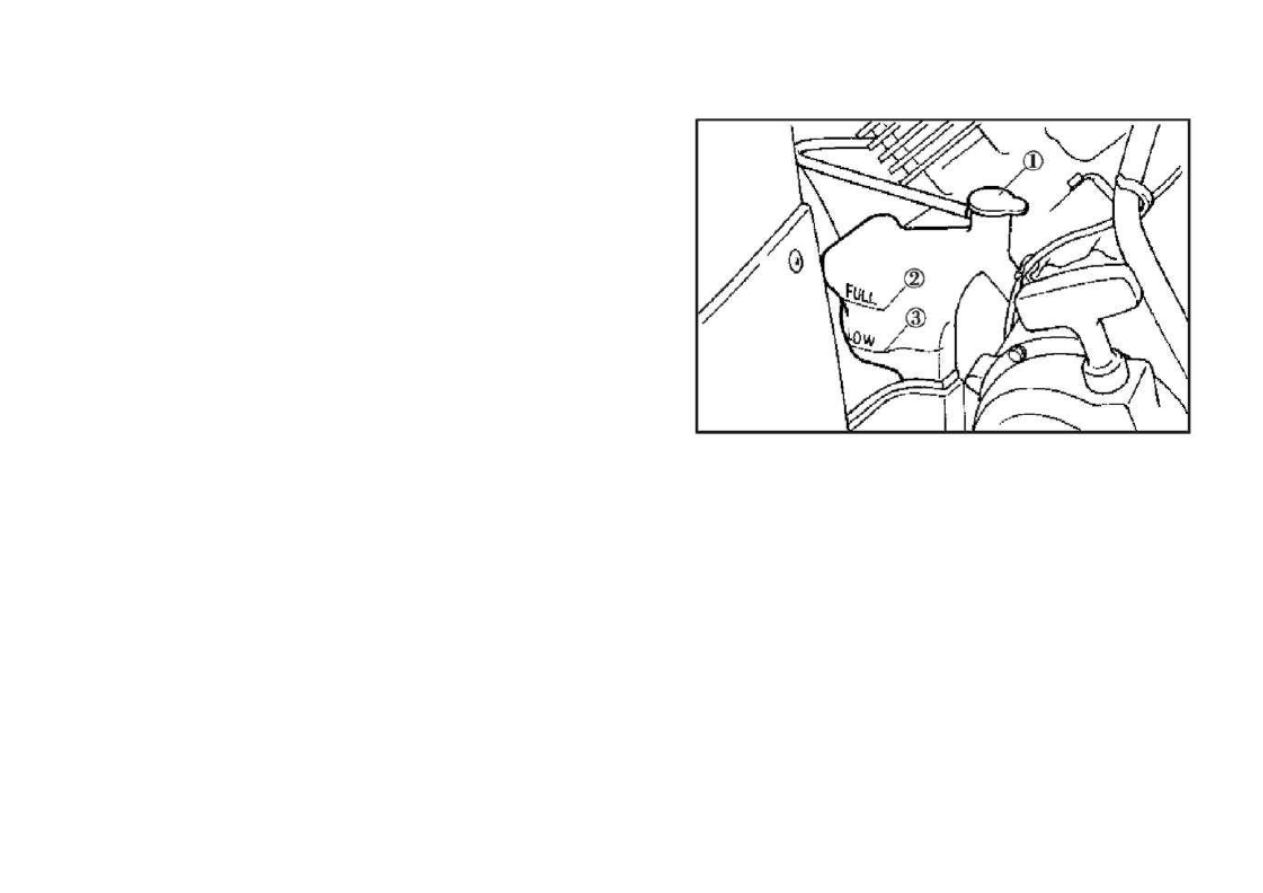

2. Проверьте уровень охлаждающей жидкости в бачке при холодном двигателе, так как уровень
охлаждающей жидкости зависит от его температуры.

ПРИМЕЧАНИЕ:
Уровень охлаждающей жидкости должен находиться между отметками  «LOW» и «FULL»


- 93 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Система охлаждения
3. Если уровень охлаждающей жидкости доходит до
минимальной отметки или ниже еѐ, снимите крышку бачка,
долейте охлаждающую жидкость до максимальной отметки,
установите крышку резервуара и затем закройте панель.

ПРИМЕЧАНИЕ:
Емкость резервуара с охлаждающей жидкостью (до верхней
отметки):0,3 л.

ОСТОРОЖНО:
Жесткая или солѐная вода наносит ущерб двигателю. Если не
сможете достать дистиллированную воду, используйте мягкую
воду.

ПРИМЕЧАНИЕ:
Если вода добавлена, доверьте дилеру проверить содержание антифриза в охлаждающей жидкости как можно скорее.
Работа вентилятора радиатора полностью автоматическая. Он включается и выключается в зависимости от температуры
охлаждающей жидкости в радиаторе.

Замена охлаждающей жидкости
1. Расположите квадроцикл на горизонтальной поверхности.

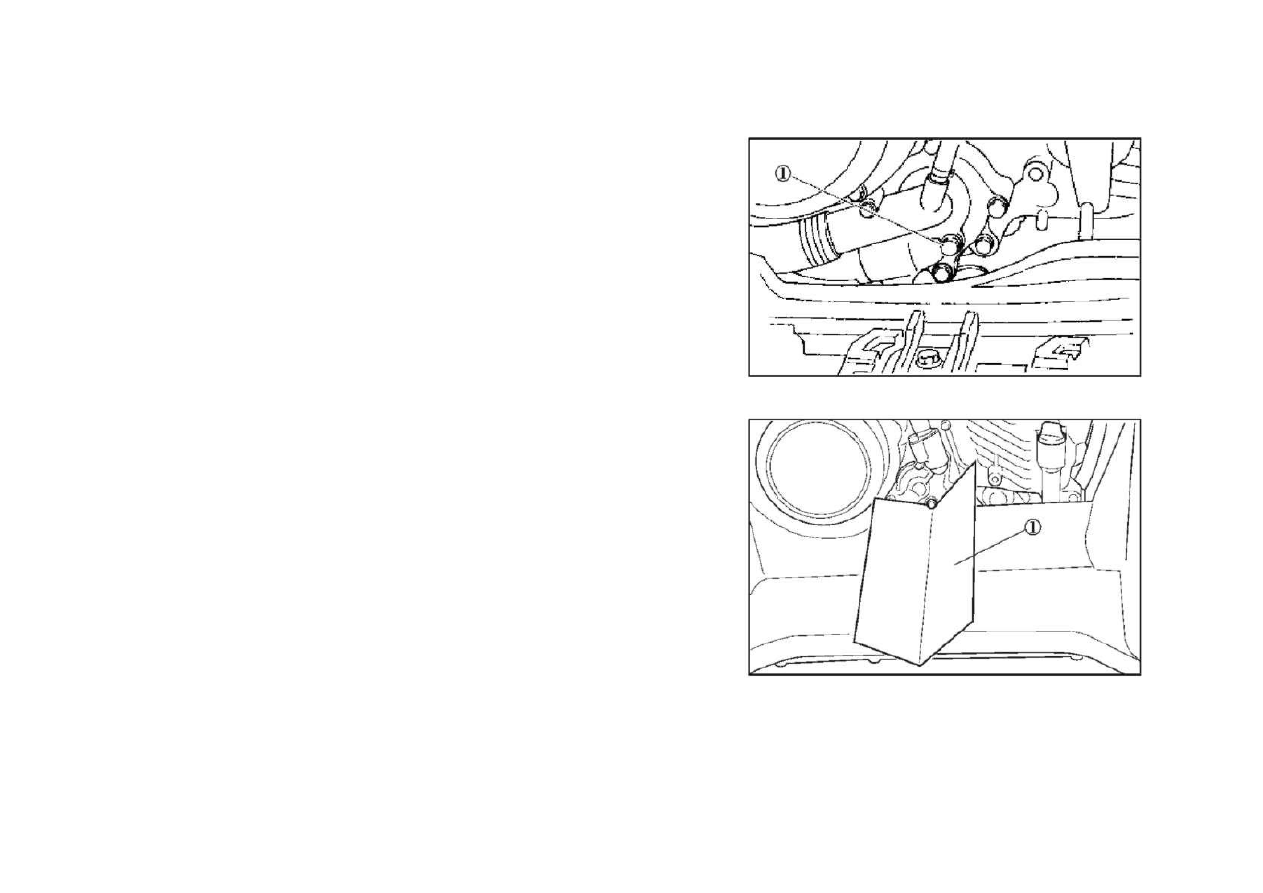

2. Поместите контейнер под двигатель и затем выверните сливную пробку. (Используйте лоток или похожий объект, как
показано на рисунке, для предотвращения протекания охлаждающей жидкости на подножку).
3. Снимите крышку радиатора.
4. Снимите крышку резервуара с охлаждающей жидкостью.


- 94 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Замена охлаждающей жидкости

5. Отсоедините шланг со стороны резервуара с охлаждающей
жидкостью, а затем слейте охлаждающую жидкость из резервуара.
6. После слива охлаждающей жидкости тщательно промойте систему
охлаждения чистой водопроводной водой.
7. Замените прокладку сливной пробки охлаждающей жидкости, если
она повреждена, и затем затяните пробку с требуемым усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки сливной пробки охлаждающей жидкости:10 Н•м (1,0
кг-с/м)
10. Установите на место шланг резервуара с охлаждающей
жидкостью.
11. Залейте охлаждающую жидкость рекомендованного типа в
радиатор, пока не заполните его полностью.

ПРИМЕЧАНИЕ:
Рекомендуемый антифриз:
Высококачественный антифриз на основе этиленгликоля, содержащий
ингибиторы коррозии для алюминиевых двигателей, предназначенный
для работы до -35°С.
Пропорция смешивания охлаждающей жидкости с водой:1:1
Общий объѐм:1,9 л.
