- 163 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Смазка верхних и нижних шкворневых  шарниров кулаков задней
подвески

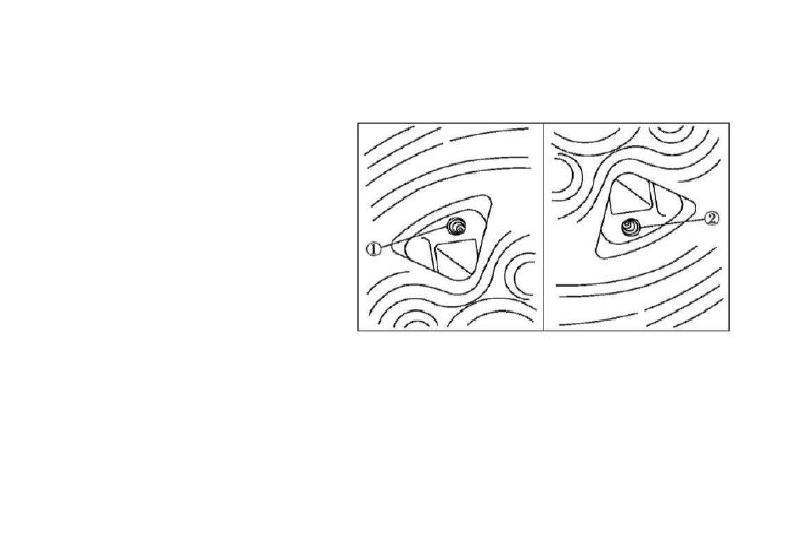

Смажьте верхние и нижние
шарниры задних кулаков (4 точки)
при помощи шприца для смазки
(см. рис. Точки смазки



 и

‚

 на

левом и правом кулаках).
ПРИМЕЧАНИЕ:
Рекомендуемый смазочный
материал:
консистентная смазка на
литиевой основе.

- 164 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Демонтаж колеса

1.

 Ослабьте гайки колеса.

2.

 Поднимите квадроцикл домкратом и

поместите под его раму подходящую стойку.

3.

 Снимите гайки с колеса.

4.

 Снимите колесо.

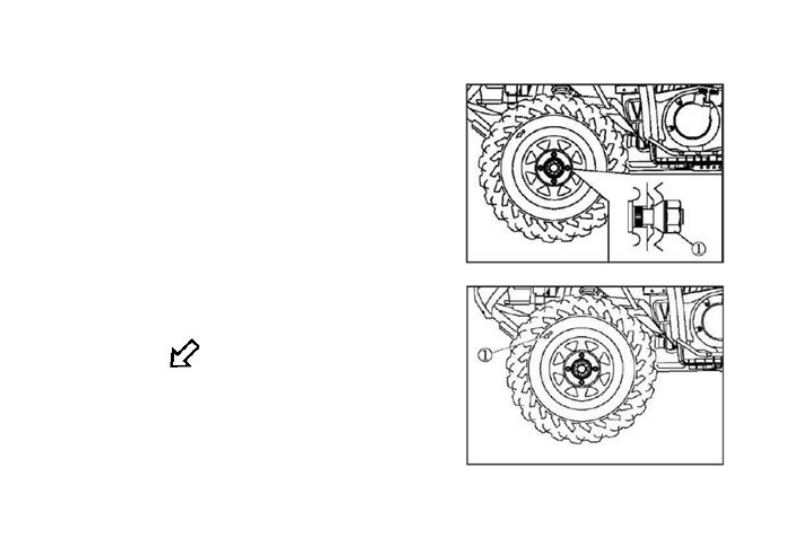

Установка колеса

1.

 Установите колесо и гайки.

ПРИМЕЧАНИЕ:

· Для всех колёс используются гайки с

конусной фаской. Устанавливайте гайку ко-
нусной стороной к колесу.

· Стрелка

на шине должна указывать

направление вращения колеса.

2.

 Опустите квадроцикл колёсами на землю.

3.

 Затяните гайки колеса с требуемым усилием.

ПРИМЕЧАНИЕ:
Момент затяжки гайки колеса: передние колеса:
55

Н • м (5,5 кгсŸм). Задние колеса: 55 Н • м (5,5 кгсŸм).





- 165 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Аккумулятор

Квадроцикл оборудован необслуживаемым аккумулятором с абсорбированным элек-
тролитом (технология AGM), поэтому не пытайтесь снять уплотнительные колпачки
элементов аккумуляторной батареи, этим Вы можете повредить аккумулятор.

Если кажется, что аккумулятор разряжен и не принимает зарядку, обратитесь к ди-
леру за консультацией. При эксплуатации квадроцикла следите за напряжением на
клеммах аккумулятора при остановленном двигателе. Напряжение должно быть не
менее 12,5в

 ПРЕДУПРЕЖДЕНИЕ

Не допускайте контакта аккумулятора с кожей, глазами или одеждой. Работая вбли-
зи аккумулятора, надевайте защитные очки. Не допускайте к аккумулятору детей.

Действия

:

ПРИ ПОПАДАНИИ НА КОЖУ: Прополоскать водой. ПРИ ПОПАДАНИИ ВНУТРЬ: Вы-
пейте большое количество воды или молока. После молока примите внутрь окись
магния, сырые яйца или растительное масло. Немедленно обратитесь за медицин-
ской помощью.

ПРИ ПОПАДАНИИ В ГЛАЗА: Промывайте глаза водой в течение 15 минут и немед-
ленно обратитесь за помощью к врачу. Храните аккумуляторы подальше от искр,
пламени, сигарет или других источников возгорания. Во время зарядки аккумулятора
или его использования в закрытом помещении проветривайте помещение.

- 166 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Уход за аккумулятором

1.

 Если транспортное средство не используется в течение месяца или дольше, сни-

мите аккумулятор и храните его в прохладном, тёмном месте. Перед повторной ус-
тановкой полностью зарядите его.

ОСТОРОЖНО

Для зарядки необслуживаемого аккумулятора необходимо специальное зарядное
устройство, предназначенное для зарядки необслуживаемых батарей.  Уст-
ройства такого типа осуществляют автоматический двух- и даже трёхступенчатый
цикл заряда, практически исключающий газовыделение на завершающей стадии за-
рядки. Использование обычного зарядного устройства может сократить срок службы
аккумулятора.
2.

 При установке аккумулятора в транспортное средство, убедитесь, что все контак-

ты присоединены правильно.

Замена плавкого предохранителя

1.

 Корпус блока плавких предохранителей и главный предохранитель расположены

под сиденьем.

2.

 Если предохранитель сгорел, то выключите зажигание, извлеките перегоревший

предохранитель, и установите новый, требуемого номинала. Затем поверните
ключ зажигания в положение «ON» и включите соответствующие переключатели.
Если предохранитель сразу же перегорит снова, проконсультируйтесь с дилером.
