Квадроцикл CF500 (-A, -A Basic) 4х4. Руководство - часть 36





- 135 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Замена масла в картере дифференциала переднего моста



ПРИМЕЧАНИЕ:
Объём масла при периодической замене:
0,28

л

Общий объём масла:
0,33

л

6.

 Установите пробку маслоналивного отверстия на место и затяните её с требуе-

мым усилием.

7.

 Проверьте отсутствие утечки масла. В случае обнаружения, установите причину

утечки и устраните её.

ПРИМЕЧАНИЕ:
Убедитесь, что посторонние предметы не попали  в картер дифференциала перед-
него моста.

- 136 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения

Проверка уровня охлаждающей жидкости в системе охлаждения

1.

 Расположите квадроцикл на горизонтальной поверхности.

2.

 Проверьте уровень охлаждающей жидкости в бачке при холодном двигателе, так

как уровень охлаждающей жидкости зависит от температуры.

ПРИМЕЧАНИЕ:

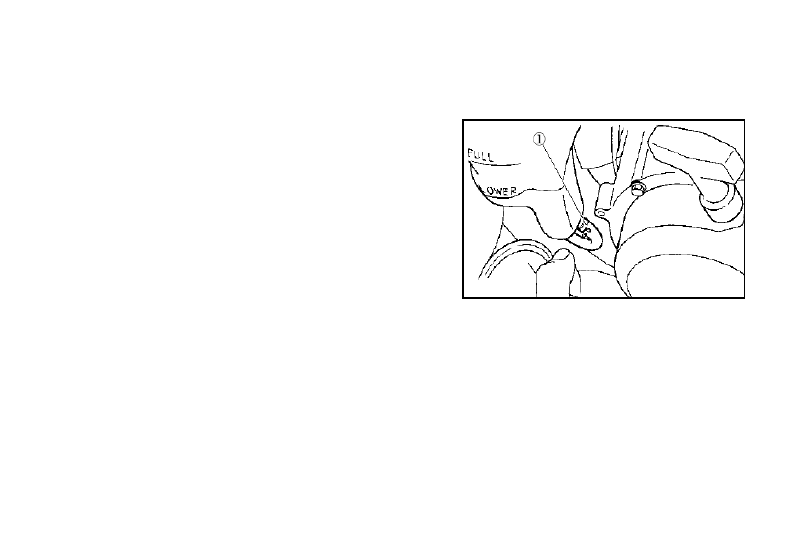

Уровень охлаждающей жидкости должен находиться между отметками  «LOW» и
«FULL»
3.

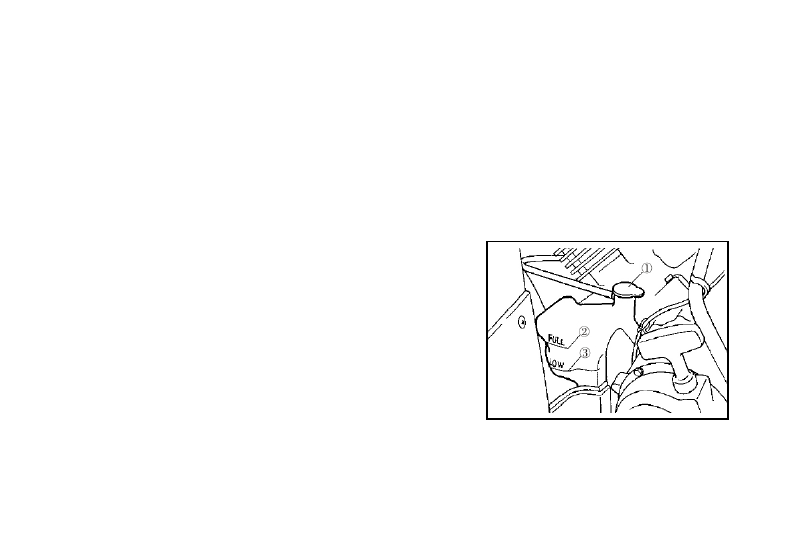

 Если уровень охлаждающей жидкости доходит до минимальной отметки или ниже

её, снимите крышку бачка, долейте охлаждающую жидкость до максимальной от-
метки, установите крышку резервуара и затем закройте панель.

ПРИМЕЧАНИЕ:
Емкость резервуара с охлаждающей жидкостью (до верхней отметки):0,3 л.

ОСТОРОЖНО:

Жесткая или солёная вода наносит ущерб двигателю. Если не сможете достать дис-
тиллированную воду, используйте мягкую воду.





- 137 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения

ПРИМЕЧАНИЕ:
Если вода добавлена, доверьте дилеру проверить содержание антифриза в охлаж-
дающей жидкости как можно скорее. Работа вентилятора радиатора полностью ав-
томатическая. Он включается и выключается в зависимости от температуры охлаж-
дающей жидкости в радиаторе.

Замена охлаждающей жидкости

1.

 Расположите квадроцикл на горизонтальной

поверхности.

2.

 Поместите контейнер под двигатель и затем

выверните сливную пробку. (Используйте лоток
или похожий объект, как показано на рисунке
стр.140, для предотвращения протекания
охлаждающей жидкости на подножку).

3.

 Снимите крышку радиатора (поз.



см. стр.139).

4.

 Снимите крышку резервуара



с охлаждающей

жидкостью.

- 138 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения

Замена охлаждающей жидкости

5.

 Отсоедините шланг



 со стороны резервуара

с охлаждающей жидкостью, а затем слейте из
него охлаждающую жидкость.

6.

 После слива охлаждающей жидкости

тщательно промойте систему охлаждения
чистой водопроводной водой.

7.

 Замените прокладку сливной пробки

охлаждающей жидкости, если она по-
вреждена, и затем затяните пробку с
требуемым усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки сливной пробки охлаждающей жидкости:10 Н•м (1,0 кг-с/м)
8.

 Установите на место шланг резервуара с охлаждающей жидкостью.

9.

 Залейте охлаждающую жидкость рекомендованного типа в радиатор, пока не за-

полните его полностью.
