- 63 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Срок службы ремня вариатора

Для увеличения срока эксплуатации ремня используйте пониженную передачу (L) в
сложных условиях движения и когда двигаетесь со скоростью менее 12 км/ч дли-
тельное время.
Если необходимо буксировать Ваше транспортное средство, переместите рычаг се-
лектора в положение N (нейтральное положение) для лучшей мобильности и пре-
дотвращения повреждения ремня.

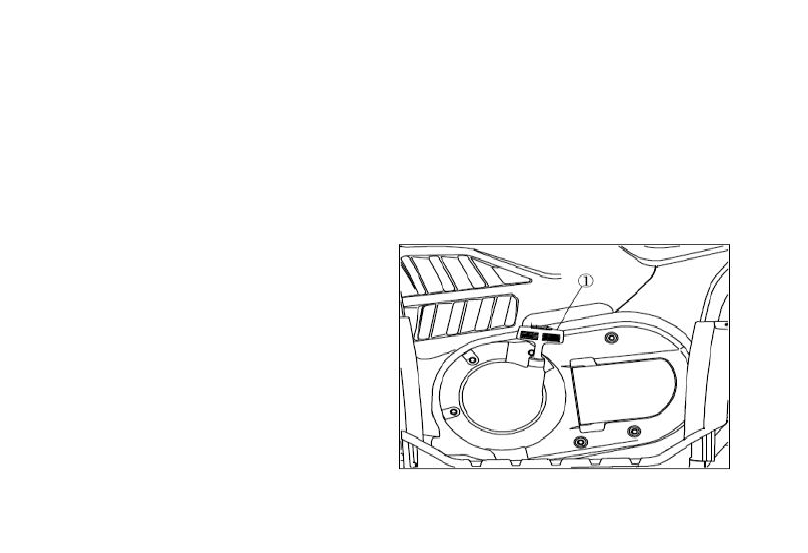

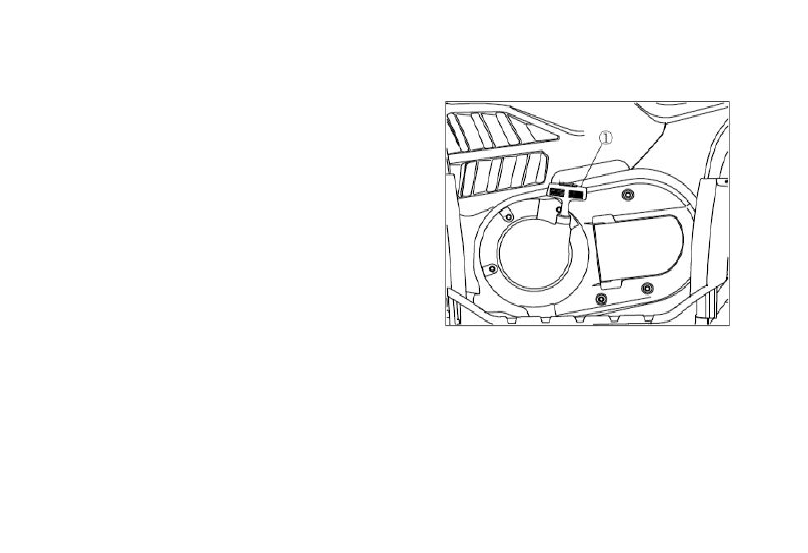

Ручной стартер

Если аккумулятор заряжен слабо и не
может запустить двигатель, используй-
те ручной стартер



 для запуска дви-

гателя, пока аккумулятор не будет при-
ведён в рабочее состояние. Ручной
стартер расположен на левой стороне
силового агрегата. Двигатель оборудо-
ван автоматическим декомпрессором.
Он позволяет завести двигатель с по-
мощью ручного стартера, организуя
«утечку» компрессии при

- 64 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА



Ручной стартер

прокручивания коленчатого вала (до
200

об/мин). Декомпрессор «чувствует», когда

частота вращения двигателя достаточна для
запуска и восстанавливает компрессию.
1.

 Расположите транспортное средство на

ровной поверхности, переключитесь в по-

ложение



«Park».

2.

 Крепко сожмите рукоятку стартера и слегка

потяните трос для вхождения механизма
стартера в зацепление.

3.

 Для запуска двигателя резко потяните

рукоятку, вытягивая трос стартера.

ОСТОРОЖНО

Не вытягивайте трос слишком далеко, чтобы не повредить ручной стартер. Не вытя-
гивайте трос до остановки.
Если рукоятка ручного стартера не установлена на место правильно, в корпус может
попасть вода и повредить его механизм.
Убедитесь, что рукоятка полностью установлена на корпус стартера, особенно при
вождении во  влажных условиях





- 65 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Система полного привода

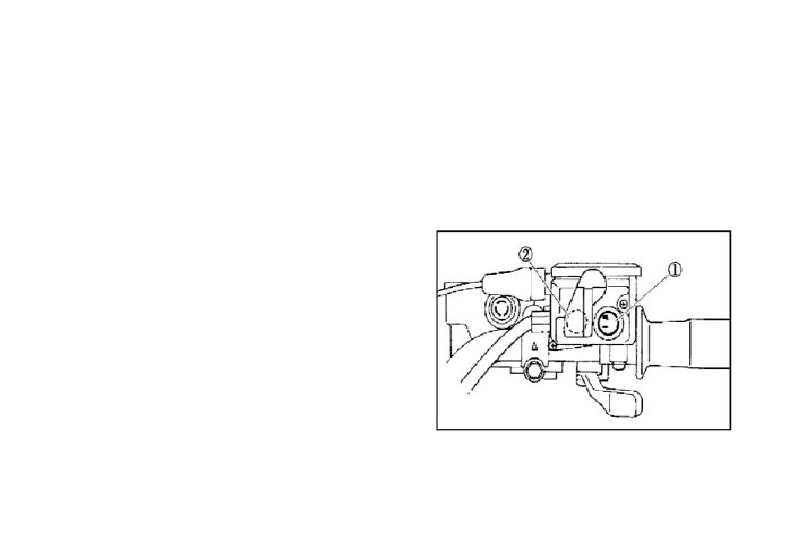

Переключатели включения полного привода и блокировки дифферен-
циала переднего моста

.

Квадроцикл оборудован переключателем привода "2WD" (2 ведущих колеса) в ре-
жим "4WD" (4 ведущих колеса)



 и включателем блокировки дифференциала пе-

реднего моста "LOCK / "4WD"

‚

.

Выберите подходящий вариант привода, в
зависимости от местности и условий.
• 2WD (2

ведущих колеса): мощность

подаётся только на задние колёса (кнопка



 отжата).

• 4WD (4

ведущих колеса): мощность

подается на передние и задние колёса
(кнопка



 нажата)

При этом в случае пробуксовки одного из
передних колёс мощность будет
передаваться на задний мост и на то
колесо, которое буксует.
 • 4WD-LOCK (4

ведущих колеса с заблокированным дифференциалом переднего

моста )

- 66 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА



При заблокированном дифференциале переднего моста мощность подаётся на зад-
ние и передние колёса ("DIFF.LOCK"), но в отличие
от режима 4WD (4 ведущих колеса), все колёса
вращаются с одинаковой скоростью и мощность
передаётся на все колёса в любом случае

Переключатель "2WD" (2 ведущих колеса) /
"4WD" (4

ведущих колеса) ‚

Чтобы переключиться из режима «2 ведущих коле-
са» в режим «4 ведущих колеса», остановите квад-
роцикл и установите переключатель

‚

в режим     «4

WD».

Когда квадроцикл находится в режиме «4 ве-

дущих колеса», индикатор "

"

на дисплее при-

борной доски ГОРИТ. Чтобы переключиться из
режима «4 ведущих колеса» в режим «2
ведущих колеса», остановите квадроцикл, убеди-

тесь, что флажок



 установлен в положение

,

и

затем установите переключатель в положение «2
WD» (

кнопка отжата).
