ОБЩИЕ ДАННЫЕ ПО ТИПАМ КИТАЙСКОЙ МОТОТЕХНИКИ - ЧАСТЬ 46

181

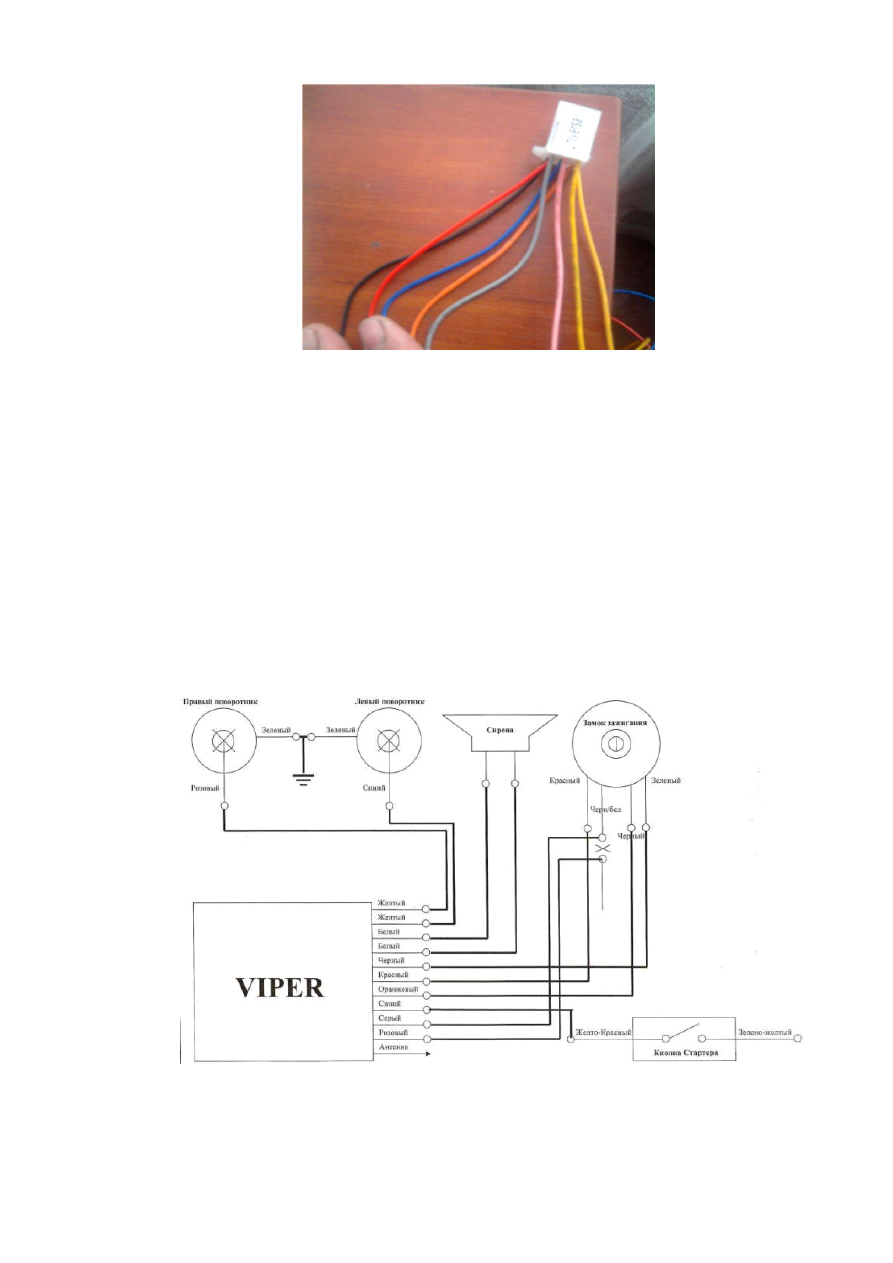

Итак о подключении, от сигналки идет много цветных проводов:
Красный - это плюс, прикручиваем его на красный провод идущий к замку зажигания;
Чёрный - это минус, прикручиваем его к раме, на массу;
Голубой - это для стартера (при условии что двигатель будет заводится с кнопки
сигнализации), прикручиваем его к желтому проводу с красной полоской (в жгуте
идущего от ручки газа);
Оранжевый - это чтоб бы сигналка срабатывала при включении зажигания, а также по
нему идет плюс на включение зажигания при старте с брелка, прикручиваем его к
чёрному проводу замка зажигания;
Ещё нужно разрезать провод черный с белой полосой идущий от замка зажигания.
Розовый - прикручиваем к проводу (черному с белой полосой) к той части которая
отходит от замка зажигания;
Серый - прикручиваем к другой части этого провода;
Желтый(двойной) - два двойных провода, прикручиваем один к светло голубому,
другой к оранжевому (это выход на повороты).
Стандартная схема подключения всех китайских сигнализаций на скутер

182

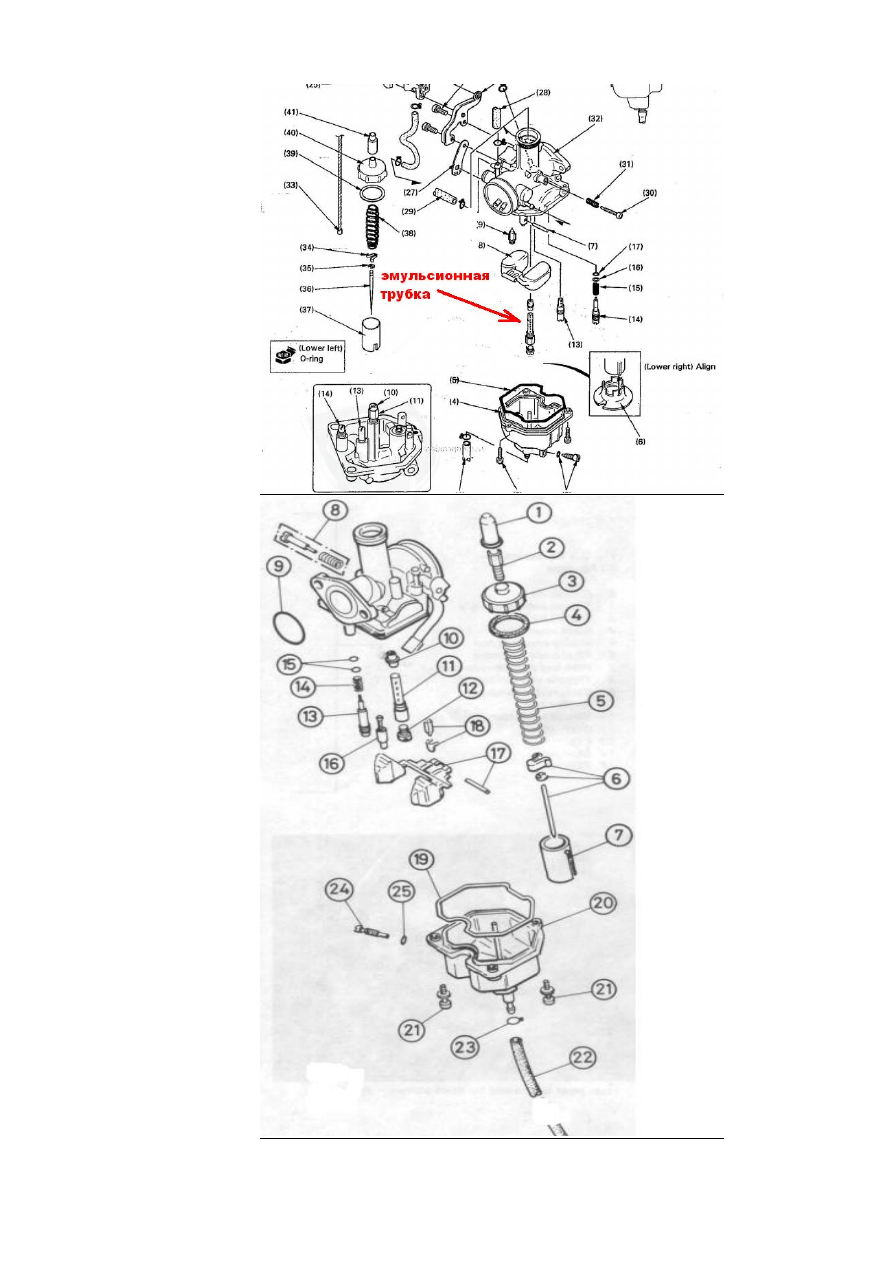

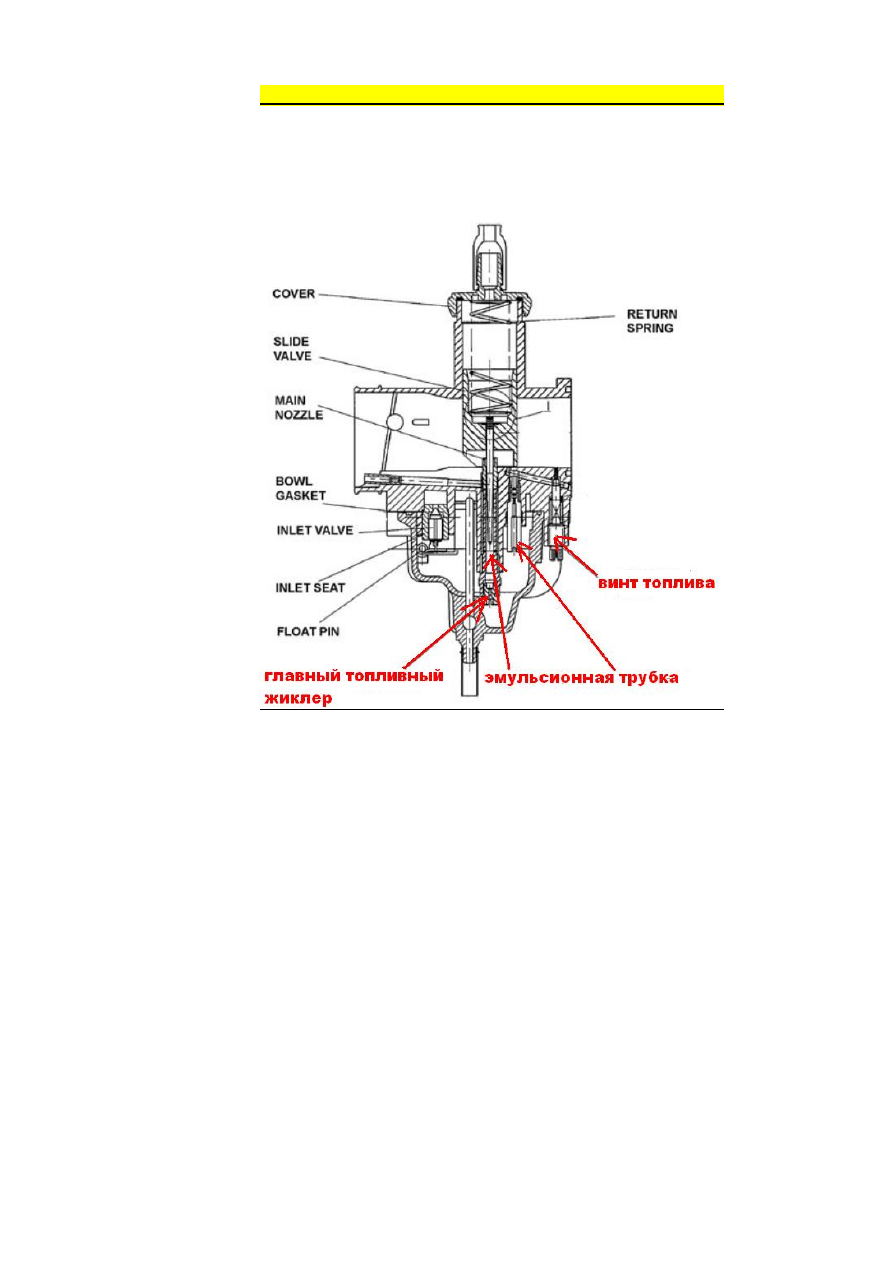

УСТРОЙСТВО И РЕГУЛИРОВКА КАРБЮРАТОРА PZ

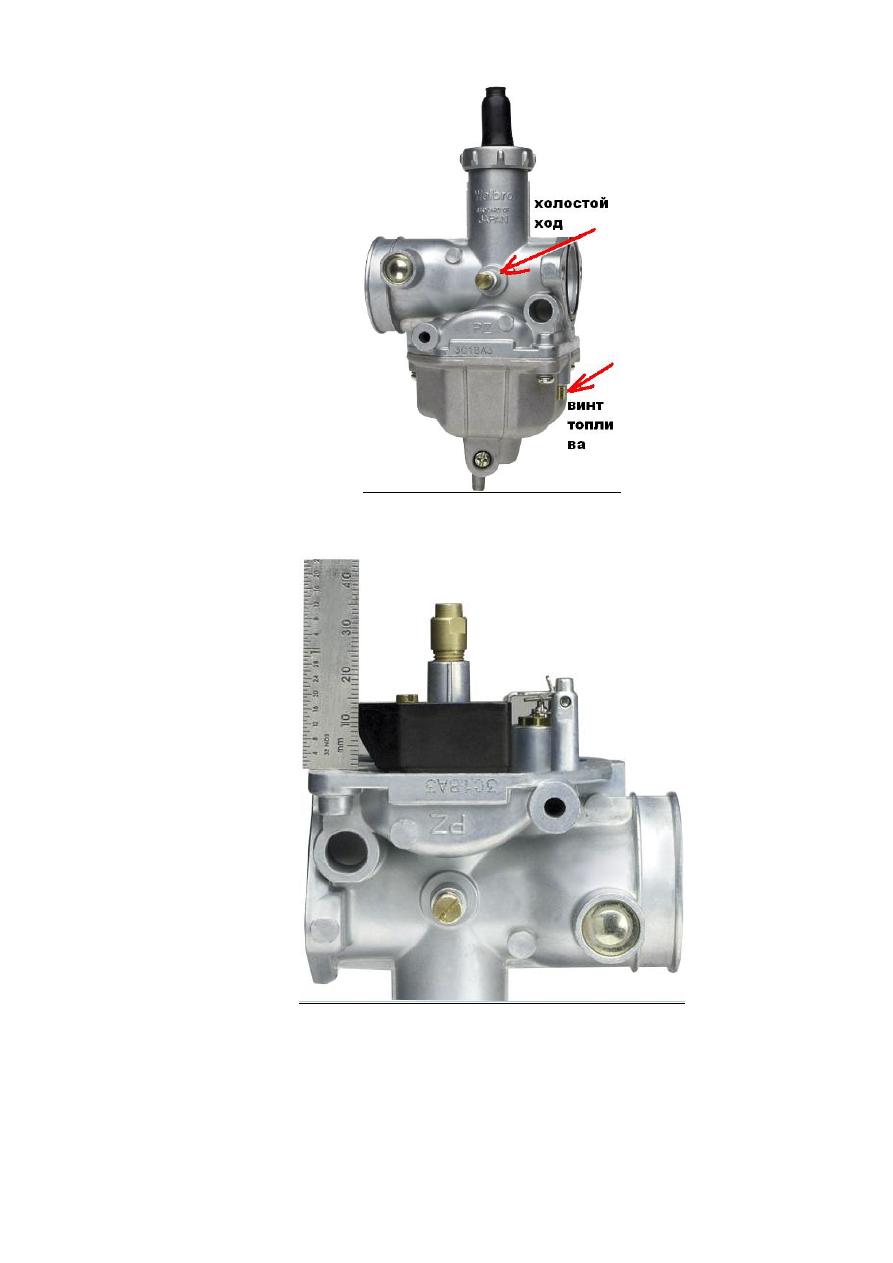

Назначение регулировочных винтов карбюратора
Винтом холостого хода регулируется количество холостых оборотов двигателя ( 1500
об/мин) регулируется и выставляется на полностью прогретом двигателе.


183

184


Уровень поплавковой камеры (14 мм) регулируется подгибанием или отгибанием
регулировочного язычка
