Мотоцикл Сузуки DR-Z250. Руководство - часть 10

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ 2 - 23



ПРОВЕРКА КОМПРЕССИИ

Значение  компрессии  является  основным  показателем  состояния  двигателя.  Решение  о  необходимости
ремонта  двигателя  часто  основывается  на  результатах  измерения  компрессии.  Записи  о  проведенном
техобслуживании хранятся в дилерском сервисе и должны включать данные о компрессии.





Стандартное значение компрессии: 1 300 kPa (13.0 кгс/cм

2

)






Низкая компрессия может быть обусловлена следующими условиями:



*

Износ стенок цилиндра

*

Изношенный поршень или кольца

*

Поршневые кольца залегли в канавках

*

Изношенные седла клапанов

*

Поврежденная или дефектная прокладка головки блока цилиндров


ПРИМЕЧАНИЕ:



Если значение компрессии ниже нормы, проверьте двигатель на наличие условий, описанных выше.







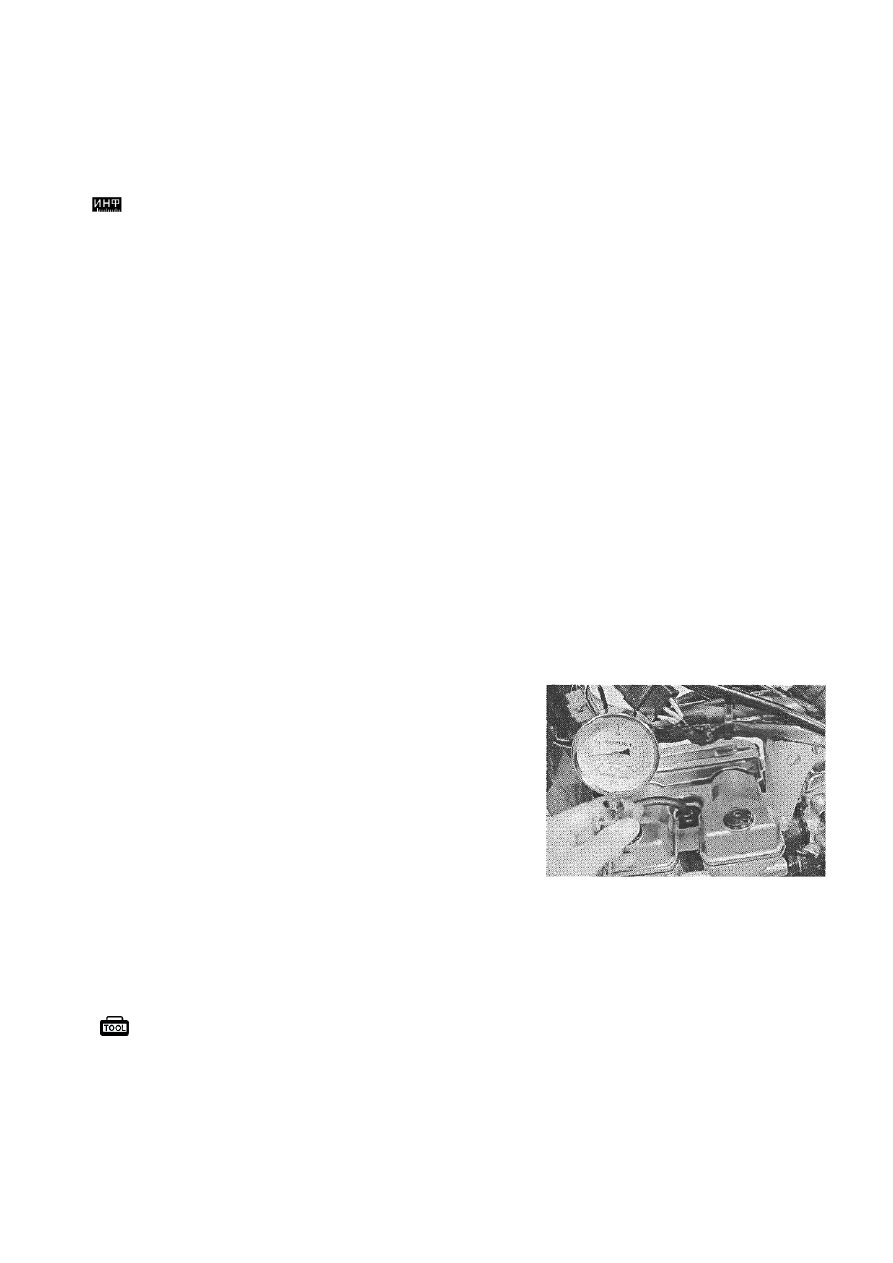

МЕТОДИКА ПРОВЕРКИ КОМПРЕССИИ

ПРИМЕЧАНИЕ:



•  Перед  проверкой  компрессии  убедитесь  в  том,  что  болты

головки  блока  затянуты  нормативным  моментом  и  зазоры
клапанов соответствуют нормативу.

•  Прогрейте двигатель перед измерением.
•  Убедитесь, что АКБ полностью заряжена.






Снимите  мешающиеся  части  и  произведите  процедуру
проверки компрессии в следующем порядке.



•  Снимите свечу зажигания. (раздел 2-9)
•  Установите  прибор  и  адаптер  в  отверстие  свечи

зажигания. Убедитесь, что соединение плотно затянуто.

•  Удерживайте    дроссельную  заслонку  в  полностью
открытом положении.
•  Нажмите кнопку стартера на несколько секунд.
•  Снимите показания максимального значения компрессии.



 09915-64510: Прибор для измерения компрессии;

             09915-63310: Переходник











ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ 2 - 24



ПРОВЕРКА ДАВЛЕНИЯ МАСЛА

Периодически  проверяйте  давление  масла.  Это  даст  информацию  о  состоянии  трущихся  частей
двигателя.



Давление масла:

               Свыше 50 kPa (0,5 кгс/cм

2

)

               Ниже 150 kPa (1,5 кгс/cм

2

)

Более низкое или высокое давление может быть обусловлено следующим:

НИЗКОЕ ДАВЛЕНИЕ
*

Загрязненный фильтр

*

Течь масла из масляных каналов

*

Поврежденное резиновое кольцевое уплотнение

*

Неисправный масляный насос

*

Совокупность условий выше


ВЫСОКОЕ ДАВЛЕНИЕ
*

Вязкость масла слишком высока

*

Загрязненные масляные каналы

*

Совокупность вышеуказанных условий











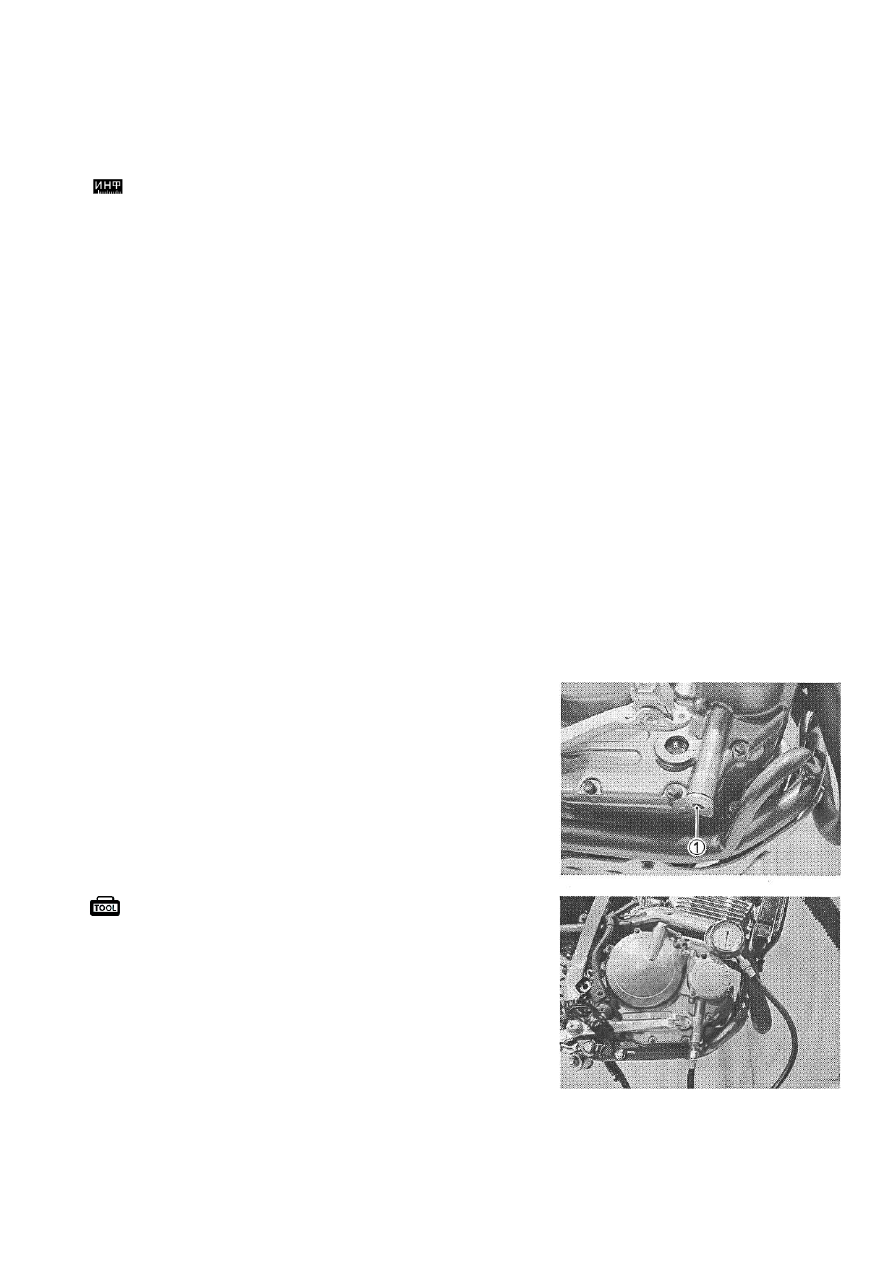

МЕТОДИКА ПРОВЕРКИ ДАВЛЕНИЯ МАСЛА
•  Присоедините тахометр к высоковольтному проводу.
•  Снимите заглушку (1) масляного канала.
•  Присоедините  прибор  для  измерения  давления  масла  к

масляному каналу.

•  Прогрейте

двигатель,

как

указано

ниже:

Летом:

10

минут

при

2

000

об/мин

Зимой: 20 минут при 2 000 об/мин

•  После  прогрева  установите  установите  обороты

вращения коленвала 3 000 об/мин, и снимите показания
с прибора для измерения давления масла.



09915-7451Q:

Прибор

для

измерения

давления масла;
09915-70610: Адаптер



при 3 000 об/мин, температура масла 60°C

ДВИГАТЕЛЬ 3 - 1



ДВИГАТЕЛЬ

СОДЕРЖАНИЕ



УЗЛЫ ДВИГАТЕЛЯ, СНИМАЕМЫЕ БЕЗ ДЕМОНТАЖА ДВИГАТЕЛЯ ............................. 3-2
СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ ....................................................................................... 3-3
СНЯТИЕ ДВИГАТЕЛЯ ...................................................................................................................... 3 - 3
УСТАНОВКА ДВИГАТЕЛЯ ............................................................................................................. 3-7
РАЗБОРКА ДВИГАТЕЛЯ ................................................................................................................. 3-9
ПРОВЕРКА И ОБСЛУЖИВАНИЕ ДЕТАЛЕЙ ДВИГАТЕЛЯ .................................................... 3-20
ПРОВЕРКА И ОБСЛУЖИВАНИЕ РАСПРЕДВАЛА/ГОЛОВКИ ЦИЛИНДРА .................... 3-20
ЦИЛИНДР ............................................................................................................................................ 3-30
ПОРШЕНЬ И ПОРШНЕВЫЕ КОЛЬЦА ........................................................................................ 3-30
ШАТУН ................................................................................................................................................. 3-32
КОЛЕНЧАТЫЙ ВАЛ. ........................................................................................................................ 3-33
ПРОВЕРКА БАЛАНСИРНОГО ВАЛА .......................................................................................... 3-33
ПРОВЕРКА И ОБСЛУЖИВАНИЕ СЦЕПЛЕНИЯ ....................................................................... 3-33
ПРОВЕРКА И ОБСЛУЖИВАНИЕ СТАРТЕРА ............................................................................ 3-34
ПРОВЕРКА И ОБСЛУЖИВАНИЕ ГЕНЕРАТОРА ...................................................................... 3-35
ПРИВОД СТАРТЕРА ......................................................................................................................... 3-35
ТРАНСМИССИЯ ................................................................................................................................ 3-37
ПРОВЕРКА И ОБСЛУЖИВАНИЕ ТРАНСМИССИИ ................................................................. 3-38
ПРОВЕРКА ПОДШИПНИКОВ КОЛЕНЧАТОГО ВАЛА ......................................................... 3-38
МАСЛЯНЫЙ ФИЛЬТР ПОДДОНА КАРТЕРА ............................................................................ 3-41
ОЧИСТКА ............................................................................................................................................ 3-41
МАСЛЯНЫЙ ФИЛЬТР ..................................................................................................................... 3-41
СБОРКА ДВИГАТЕЛЯ

 ........................................................................................................ 3-42





ДВИГАТЕЛЬ 3 - 2



СНЯТИЕ  УЗЛОВ  ДВИГАТЕЛЯ  БЕЗ  ДЕМОНТАЖА  ДВИГАТЕЛЯ  С
МОТОЦИКЛА

Запчасти,  указанные  ниже,  могут  быть  сняты/установлены,  без  демонтажа  двигателя  с  мотоцикла.  В
таблице указаны номера страниц, описывающих методику снятия/установки.

ЛЕВАЯ СТОРОНА ДВИГАТЕЛЯ



ДЕТАЛИ



СНЯТИЕ



УСТАНОВКА



Ведущая звезда



3-4



-



Шестерня привода стартера



3-11



3-56



Крышка генератора



3-11



3-56



Ротор генератора



3-16



3-48



Масляный фильтр поддона картера



3-12



3-55



ПРАВАЯ СТОРОНА ДВИГАТЕЛЯ



ЗАПЧАСТЬ



СНЯТИЕ



УСТАНОВКА



Масляный радиатор



3-3



3-8



Масляный фильтр



3-12



3-55



Крышка сцепления



3-12



3-54



Нажимной диск, ведущие и ведомые диски сцепления



3-12



3-52



Внутренний барабан сцепления



3-13



3-52



Корзина сцепления



3-13



3-52



Шестерня привода масляного насоса



3-14



3-50



Масляный насос



3-14



3-50



Вал КПП



3-14



3-49



ЦЕНТРАЛЬНАЯ ЧАСТЬ ДВИГАТЕЛЯ



ДЕТАЛИ



СНЯТИЕ



УСТАНОВКА



Выхлопная труба/глушитель



3-3



2-4



Карбюратор



3-5



3-8



Стартер



3-11



3-56



Натяжитель цепи ГРМ



3-9



3-61



Крышка головки цилиндра



3-9



3-62



Распредвалы/автоматический декомпрессор



3-9



3-59



Головка цилиндра



3-10



3-59



Цилиндр



3-10



3-58



Поршень



3-10



3-57



Цепь ГРМ



3-15



3-48
