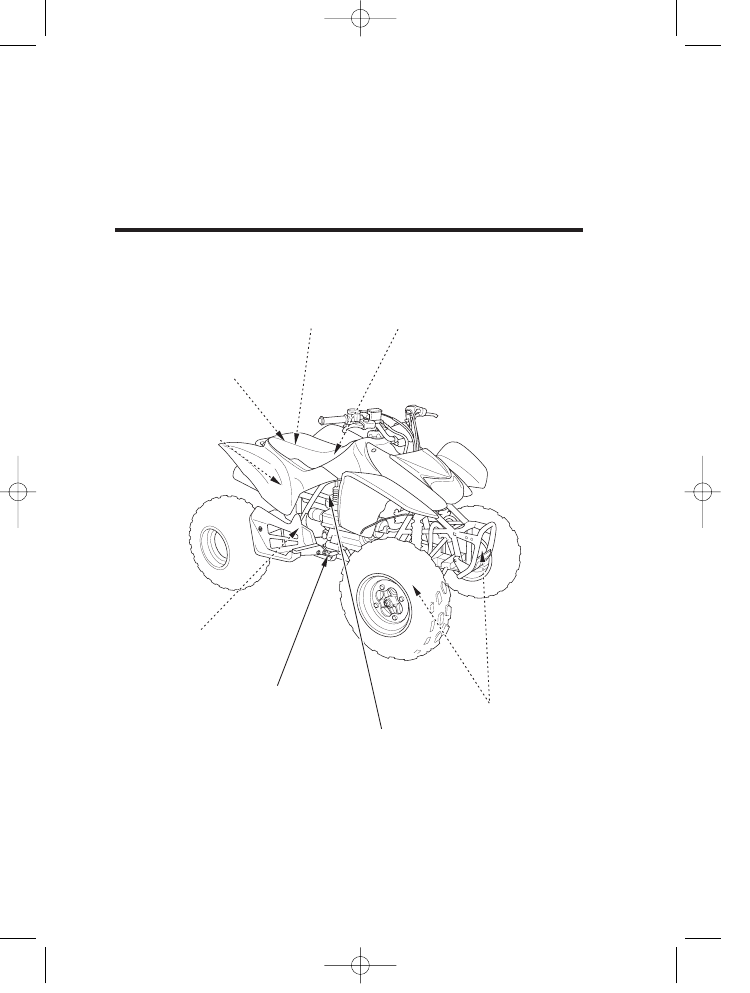

Расположение частей и механизмов

82 Обслуживание мотовездехода Honda

дренажная трубка

кожуха

воздухоочистителя

аккумуляторная

батарея

предохранитель

воздухоочиститель

суппорт переднего

тормоза

частота вращения

двигателя на

холостом ходу

педаль заднего

тормоза

выключатель стоп%

сигнала

манометр

комплект инструментов

багажное отделение

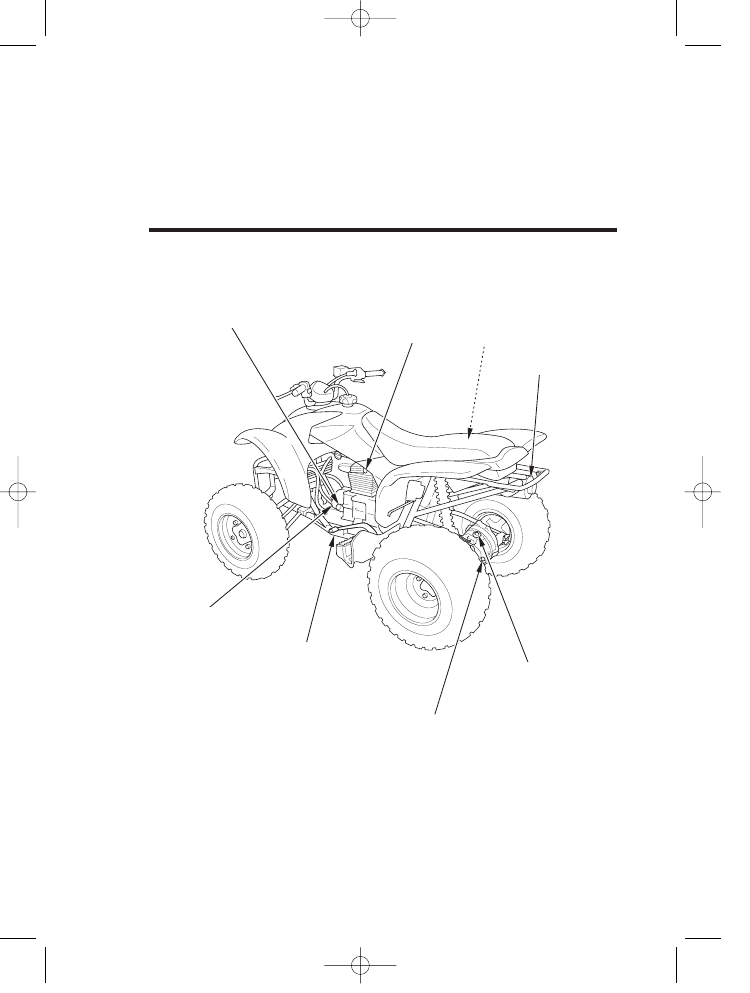

Расположение частей и механизмов

Обслуживание мотовездехода Honda  83

крышка%щуп

маслозаливной

горловины

свеча

зажигания

руководство по

эксплуатации

пламегаситель

пробка

маслозаливной

горловины коробки

передач

болт сливного

отверстия коробки

передач

болт слива масла

моторного двигателя

сцепление

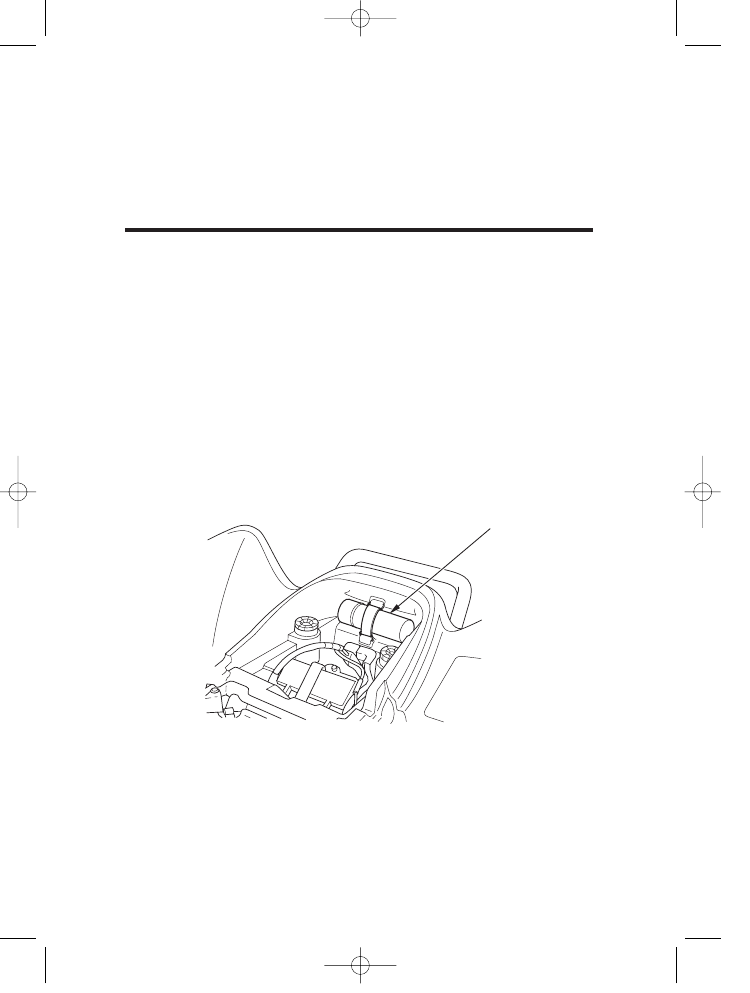

Комплект инструментов

Комплект инструментов (1) хранится в багажном отсеке под седлом.

Инструменты, входящие в комплект, предназначены для выполнения
простейших ремонтных работ и несложных операций по техническому
обслуживанию. Специфические виды работ, требующие применения
специального инструмента, должны выполняться силами официального дилера
Honda.

В комплект входят следующие инструменты:

* отвертка с плоским жалом/крестообразная отвертка
* рукоятка отвертки
* манометр
* свечной ключ
* бокс комплекта инструментов

ПОД СЕДЛОМ

(1) комплект инструментов

84 Обслуживание мотовездехода Honda

(1)

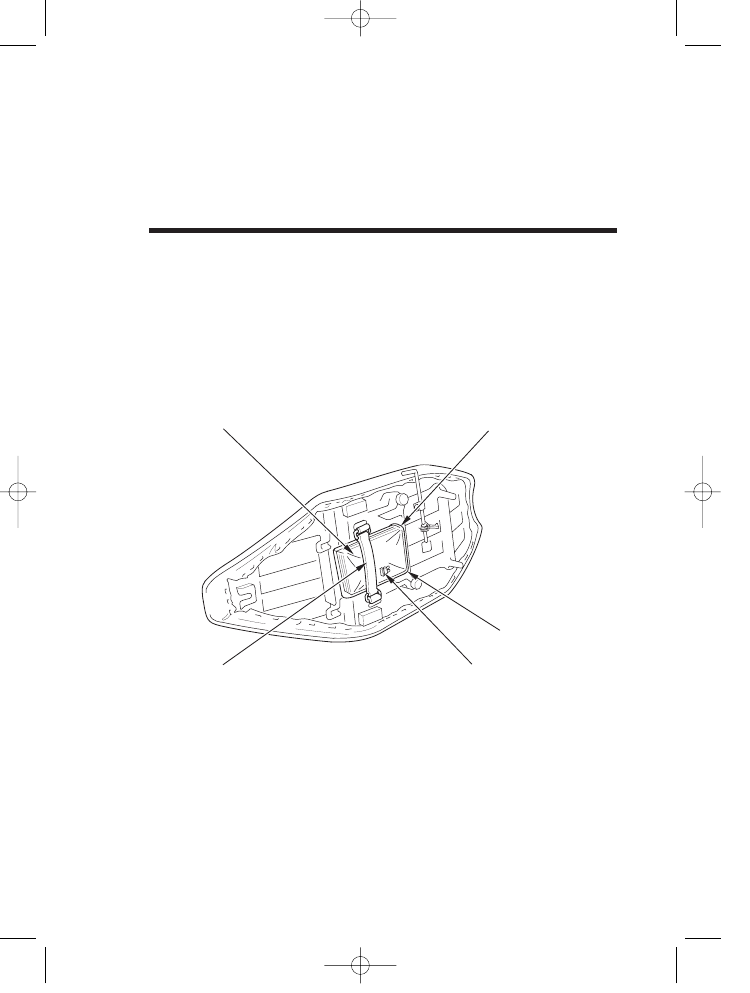

Отделение для хранения Руководства по

эксплуатации

В мотовездеходе предусмотрено место для хранения Руководства по
эксплуатации, что позволяет всегда иметь его под рукой. Храните Руководство
по эксплуатации (1) в багажном отсеке (2), расположенном под седлом.

Руководство по эксплуатации и запасной предохранитель (3) должны храниться
в пластиковом пакете (4) и надежно крепиться резиновым жгутом (5).

Старайтесь не заливать эту зону водой при мойке мотовездехода.

ПОД СЕДЛОМ

(1) руководство по эксплуатации               (4) пластиковый пакет
(2) багажный отсек                                         (5) резиновый жгут
(3) запасной предохранитель

Обслуживание мотовездехода Honda  85

(1)

(2)

(3)

(4)

(5)
