Мотовездеход Honda TRX250EX. Руководство - часть 3

Расположение частей и механизмов

Индикаторы и органы управления  11

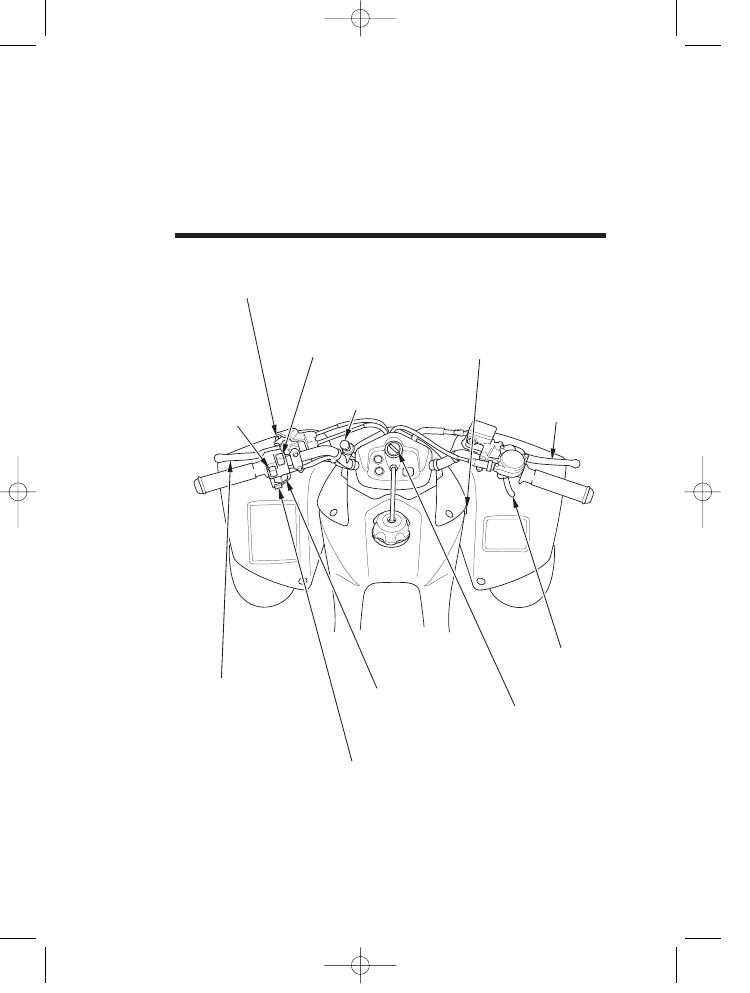

переключатель

ближнего и

дальнего света

фары

рычаг блокировки рычага

стояночного тормоза / чека

стояночного тормоза

выключатель

фары

рукоятка воздушной

заслонки

выключатель реверса

рычаг переднего

тормоза

рычаг сцепления/

рычаг

стояночного

тормоза

кнопка стартера

выключатель

двигателя

замок

зажигания

рычаг

акселератора

Расположение частей и механизмов

12  Индикаторы и органы управления

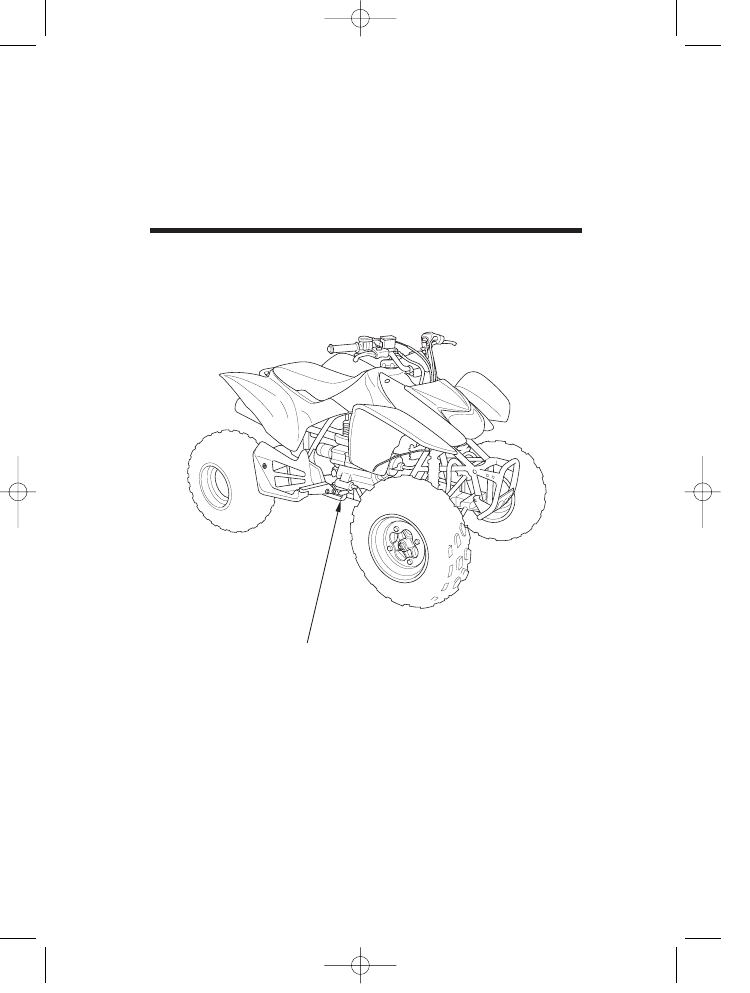

педаль заднего тормоза

Расположение частей и механизмов

Индикаторы и органы управления  13

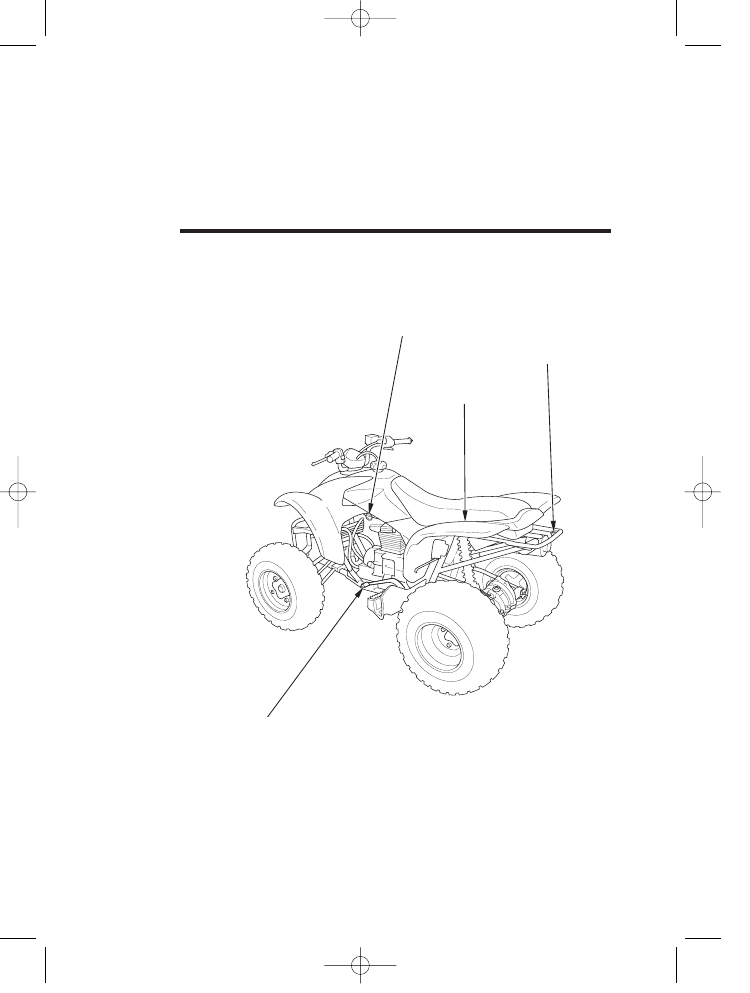

топливный кран

фиксатор седла

гнездо для

установки

флагштока

рычаг переключения передач

Индикаторы

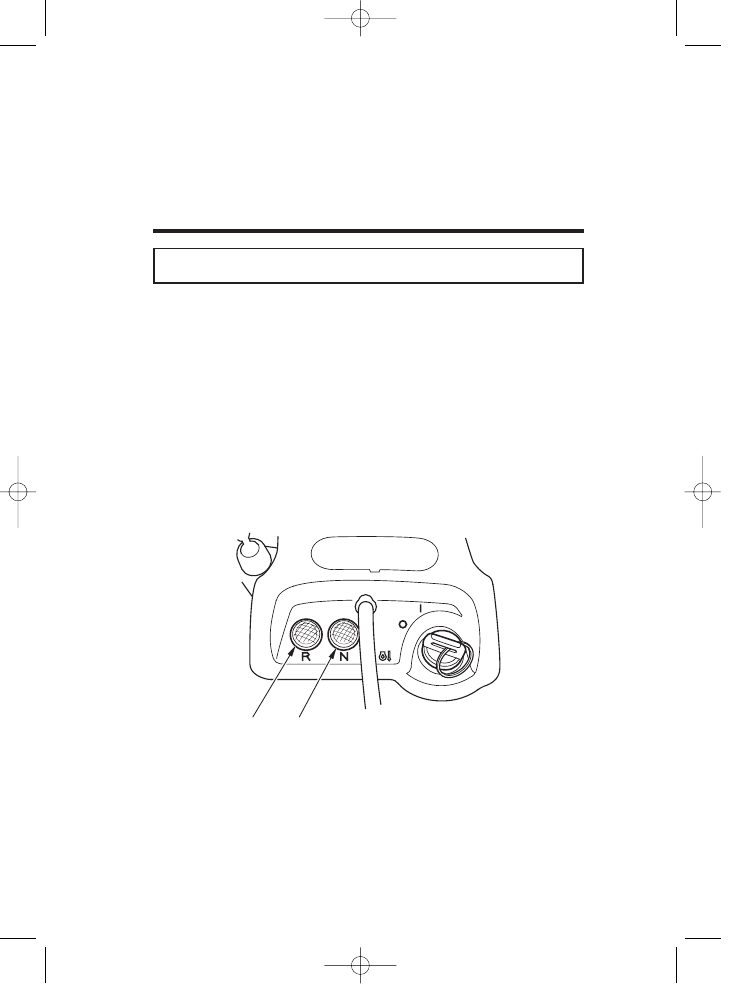

Индикатор (1) реверса и индикатор нейтрали (2) расположены рядом с
замком зажигания.

Индикатор реверса загорается при включенном зажигании, если
включена передача заднего хода.

Индикатор нейтрали загорается при включенном зажигании, если
включена нейтральная передача.

Если какой%то из индикаторов не включается в штатном режиме,
обратитесь к официальному дилеру Honda для устранения
неисправностей.

ЦЕНТР РУЛЯ

(1) индикатор реверса
(2) индикатор нейтрали

14  Индикаторы и органы управления

Индикаторы реверса и нейтрали

(1)

(2)
