Мотовездеход Honda TRX420FA. Руководство - часть 32

132 Обслуживание мотовездехода Honda

Воздушный фильтр

Дренажная трубка корпуса воздухоочистителя

Дренажная трубка корпуса воздухоочистителя подлежит обслуживанию
согласно требованиям Регламента технического обслуживания. (Частое
форсирование бродов может потребовать более частого обслуживания.)
Если в трубке видны отложения, трубка подлежит очистке до начала дви-
жения.

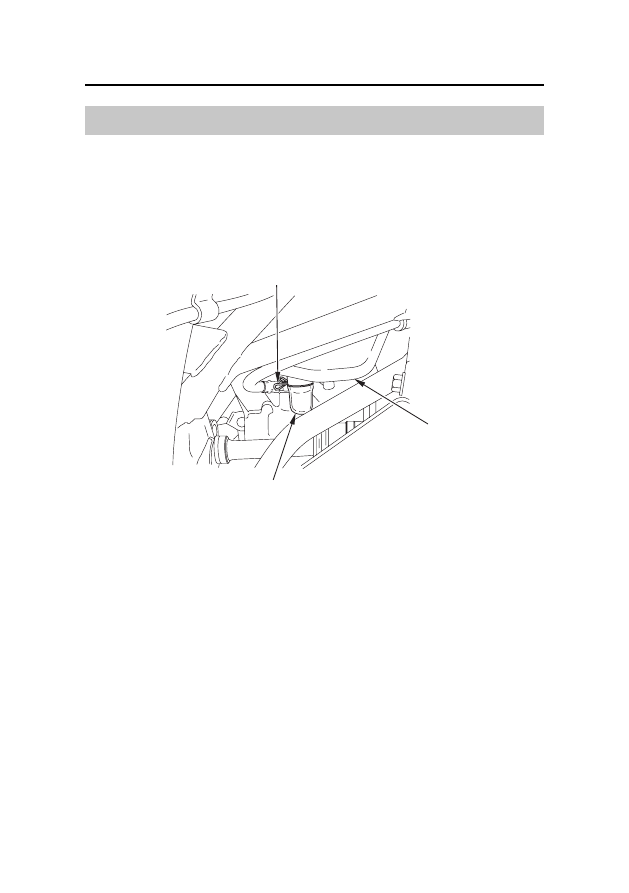

СЗАДИ СПРАВА

(1) дренажная трубка
(2) фиксатор

(3) корпус воздушного фильтра

1.  Демонтируйте дренажную трубку (1), отсоединив фиксатор (2), рас-

положенный под корпусом воздухоочистителя (3).

2. Прочистите

трубу

3.  Установите на место трубку и надежно закрепите ее с помощью фикса-

тора.

(1)

(2)

(3)

Обслуживание мотовездехода Honda

Свободный ход рычага дроссельной заслонки

Ознакомьтесь с правилами техники безопасности на стр. 93.

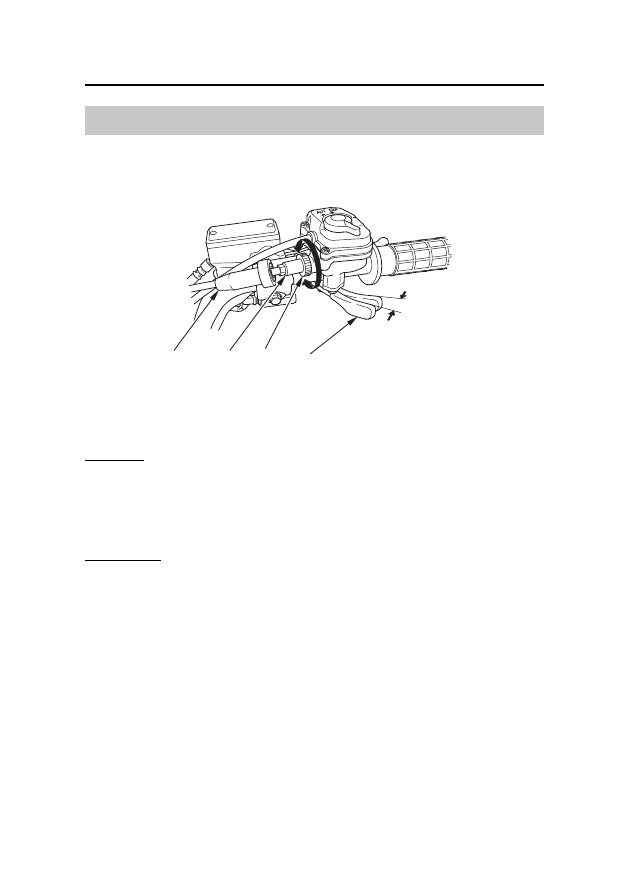

ПРАВАЯ РУКОЯТКА

(1) рычаг управления дроссельной за-
слонкой
(2) резиновая втулка
(3) регулятор троса акселератора

(4) контргайка
(А) уменьшение свободного хода
(В) увеличение свободного хода

Проверка
Величина свободного хода проверяется на рычаге (1) управления дроссель-
ной заслонкой.

Свободный ход:



3 - 8 мм

Регулировка
1.  Сместите резиновую втулку (2) назад, чтобы обнажить регулятор (3)

троса дроссельной заслонки.

2.  Ослабьте контргайку (4).
3.  Для регулировки величины свободного хода поворачивайте регулятор.
4.  Закрутите контргайку и установите на место резиновую гильзу.
5.  После завершения регулировки свободного хода рычага дроссельной

заслонки проверьте правильность его работы во всем диапазоне и при
всех положениях руля.

Рычаг дроссельной заслонки

3 - 8 мм

(3)

(2)

(4)

(1)

134 Обслуживание мотовездехода Honda

Осмотр дроссельной заслонки

Ознакомьтесь с правилами техники безопасности на стр. 93.

1.   Проверьте правильность установки всех компонентов дроссельной за-

слонки и надежность затяжки всех болтов.

2.   После завершения регулировки свободного хода рычага дроссельной

заслонки проверьте правильность его работы во всем диапазоне и при
всех положениях руля. Для устранения обнаруженных неисправностей
обратитесь к официальному дилеру Honda.

3.  Проверьте состояние тросов, идущих от рычага управления к корпусу

дроссельной заслонки. Замените трос при наличии на нем задиров и
иных повреждений.

4.   Проверьте трос на натяжение во всех положениях руля.
5.  Смазывайте трос смазкой для тросов, имеющейся в торговой сети,

чтобы не допустить его преждевременного износа или коррозии.

Рычаг дроссельной заслонки

Обслуживание мотовездехода Honda

Система блокировки передачи заднего хода

Регулировка системы блокировки передачи заднего хода

Ознакомьтесь с правилами техники безопасности на стр. 93.

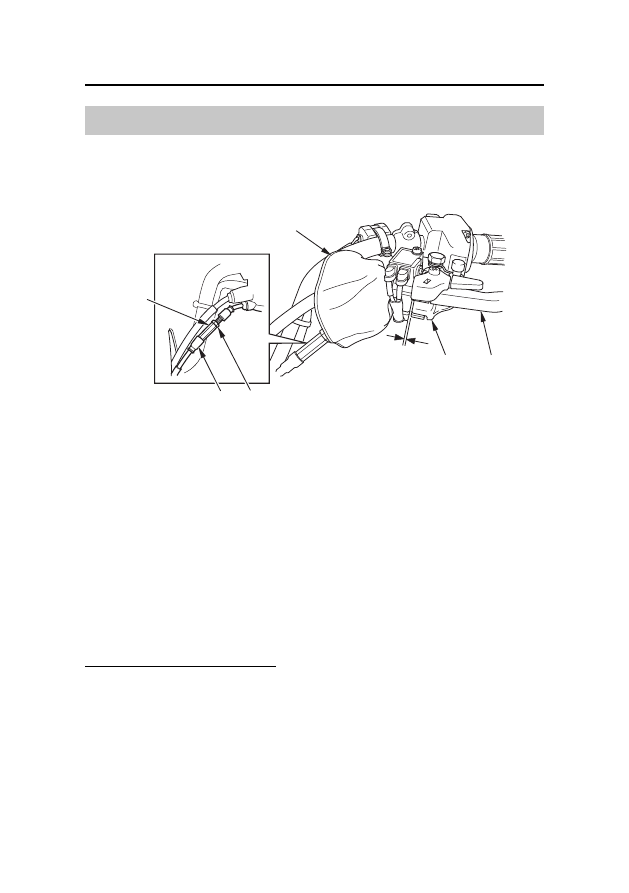

ЛЕВАЯ РУКОЯТКА

(1) пыльник
(2) рычаг включения передачи
       заднего хода
(3) рычаг заднего тормоза

(4) резиновая гильза
(5) контргайка
(6) регулировочная гайка

1.  Отверните в сторону пыльник (1).
2.  Проверьте свободный ход рычага включения передачи заднего хода (2),

который измеряется на торце рычага заднего тормоза (3) со стороны
троса:



2 - 4 мм

3.  Для регулировки свободного хода оттяните резиновую втулку (4),

ослабьте контргайку (5) и поворачивайте регулятор (6).
После регулировки надежно затяните контргайку.

4.  Верните на место пыльник и резиновую втулку.

Прочие контрольные проверки
Проверьте рычаг включения передачи заднего хода и его трос на наличие
незатянутых соединений и повреждений. Если на тросе имеются задиры и
иные повреждения, обратитесь для замены троса к официальному дилеру
Honda.

(2)

(4)

(1)

(3)

(6)

(5)

2 - 4 мм
