Мотовездеход Honda TRX420FA. Руководство - часть 24

100 Обслуживание мотовездехода Honda

Техническое обслуживание

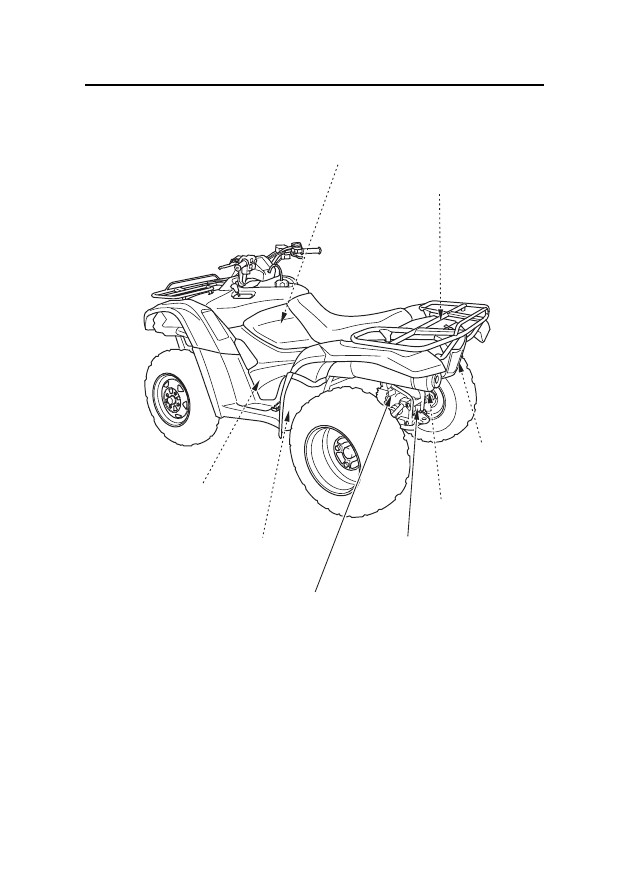

Расположение частей и механизмов

Бачок тормозной

жидкости

заднего тормоза

Руководство по эксплуатации,

датчик давления воздуха

Воздухоочиститель

Пробка маслозаливной

горловины дифференциала

пробка сливного отверстия

дифференциала

Суппорт переднего

тормоза

Масляный фильтр

двигателя

Пробка маслозаливной

горловины двигателя

Педаль заднего

тормоза

Включатель стоп-

сигнала заднего

тормоза

Дренажная трубка
корпуса воздухоо-

чистителя

Расширительный

бачок системы

охлаждения

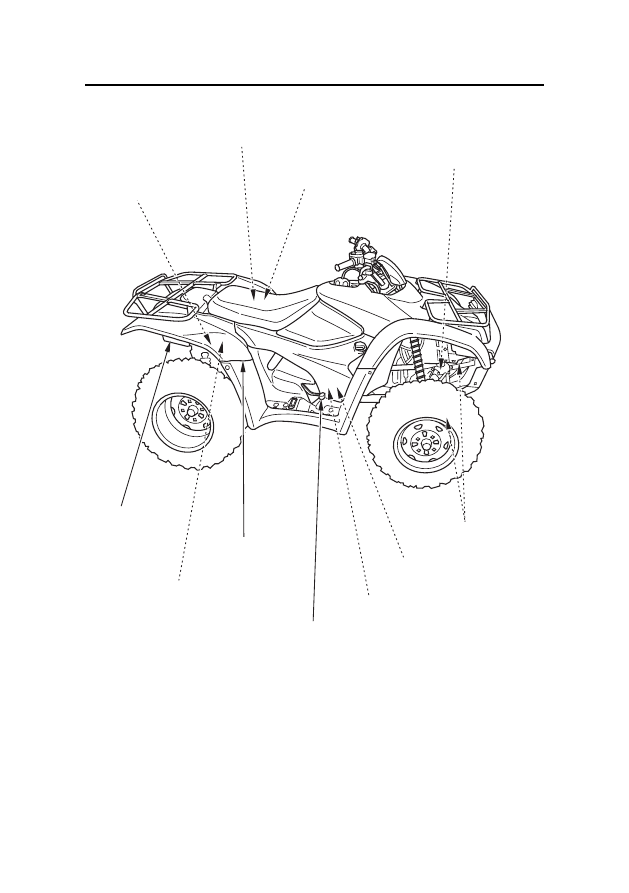

Обслуживание мотовездехода Honda

Расположение частей и механизмов

Суппорт заднего

тормоза

Свеча зажигания

Коробка предохра-

нителей / главный

предохранитель

Комплект ин-

струмента, ключ

для переключе-

ния передач

Пламегаситель

Пробка маслозаливной

горловины  коробки

передач болт сливного

отверстия

Пробка слива

моторного масла

Масляный щуп

двигателя

102 Обслуживание мотовездехода Honda

Комплект инструментов

Комплект инструментов (1) и ключ для переключения передач (2) хранятся
в отделении для инструмента (3) под задним багажником.

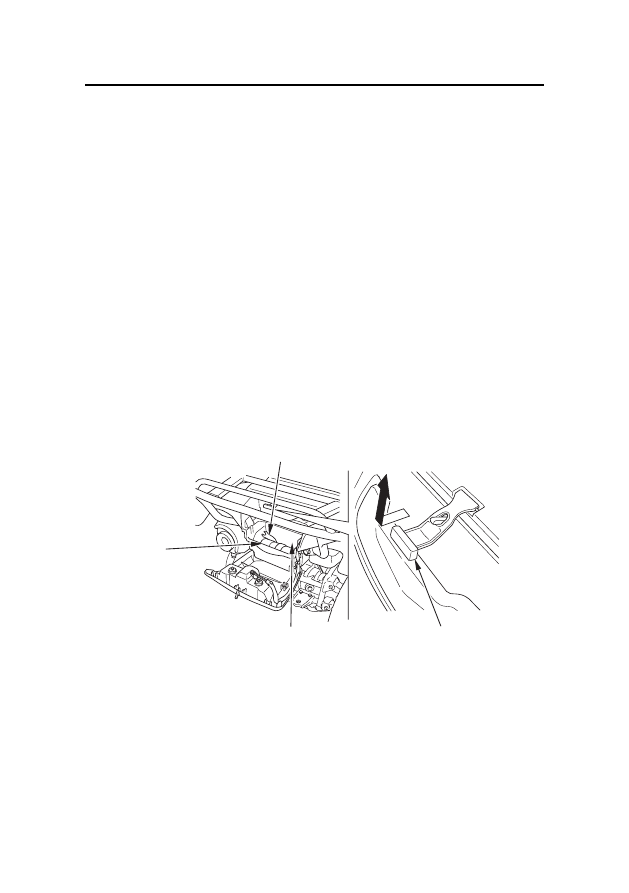

Чтобы открыть багажное отделение, отсоедините резиновый жгут (4).

Инструменты, входящие в комплект, предназначены для выполнения
простейших ремонтных работ и несложных операций по техническому
обслуживанию. Специфические виды работ, требующие применения
специального инструмента, должны выполняться силами официального
дилера Honda.

В комплект входят следующие инструменты:



•

Стандартная отвертка Phillips



•

Рукоятка отвертки



•

рожковый ключ 10 Х 12 мм



•

рожковый ключ 14 Х 17 мм



•

Свечной ключ с ручкой



•

плоскогубцы



•

бокс комплекта инструментов



•

Торцевой ключ на 5 мм



•

ВИД СЗАДИ

(1) комплект инструментов
(2) ключ для переключения передач

(3) багажный отсек
(4) резиновый жгут

(1)

(4)

(2)

(3)

Обслуживание мотовездехода Honda

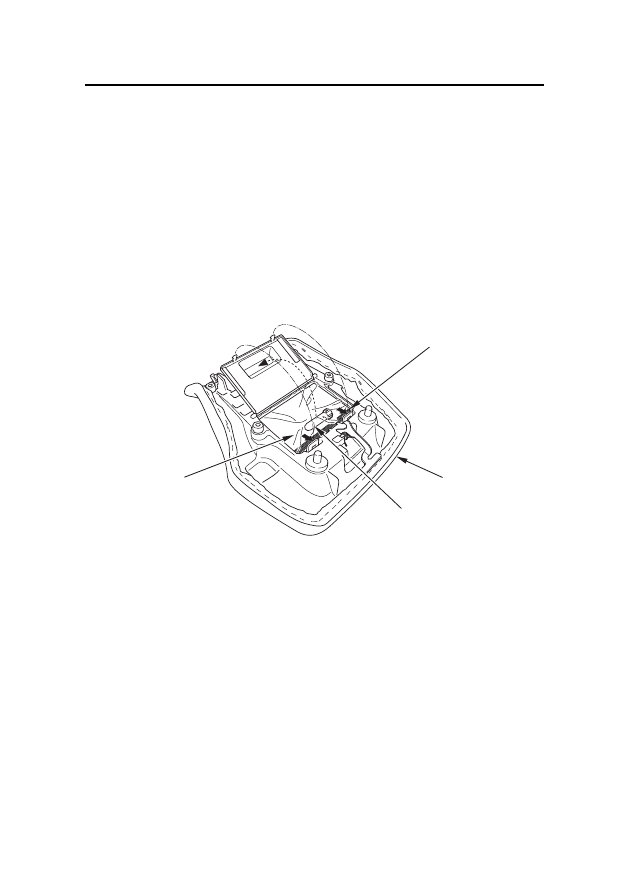

В мотовездеходе предусмотрено место для хранения Руководства по экс-
плуатации, что позволяет всегда иметь его под рукой. Храните Руководство
по эксплуатации (1) в пластиковой сумке для документов (2), расположен-
ной под седлом.

Храните руководство по эксплуатации и манометр (3) в пластиковой сумке
для документов (4).

Чтобы снять седло (см. стр. 104).

Старайтесь не заливать эту зону водой при мойке мотовездехода.

НИЖНЯЯ ЧАСТЬ СЕДЛА

(1) руководство по эксплуатации
(2) седло

(3) манометр
(4) пластиковая сумка с документами

Отделение для хранения Руководства по эксплуатации

(3)

(4)

(1)

(2)
