Мотоцикл Honda VT750C2B/C2S. Руководство - часть 30

Укрепите суппорт заднего тормоза перед снятием
задней оси, чтобы суппорт не висел на тормозном
шланге. Не перекручивайте тормозной шланг.

Не допускайте попадания смазки, масла или грязи
на тормозной диск или тормозные колодки. Любое
загрязнение может вызвать ухудшение тормозных
свойств и ускорить износ тормозных колодок по-
сле сборки.

Не нажимайте на педаль тормоза при снятом коле-
се. Поршень суппорта будет выдавлен из цилиндра,
что приведет к вытеканию тормозной жидкости.
Если это произойдёт, тормозную систему придётся
ремонтировать. Для выполнения данной операции
обратитесь к официальному дилеру Honda.

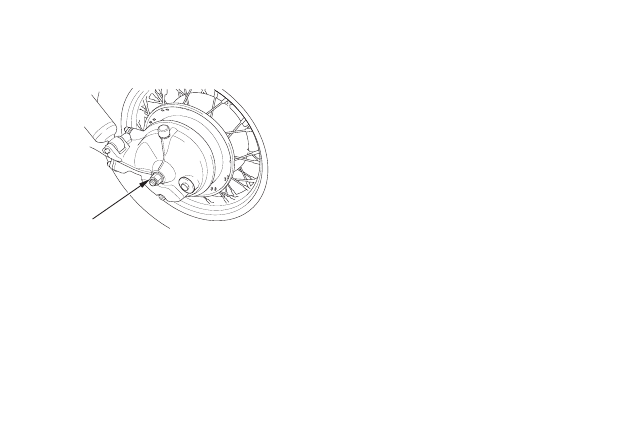

(3)

(3)   Гайка задней оси

4.   Вдвиньте ось заднего колеса справа через пра-

вое плечо маятника, шайбу, кронштейн заднего
тормозного суппорта, боковую втулку, ступицу
колеса и картер главной передачи.

5.  Затяните болт крепления тормозного суппорта

рекомендованным моментом.



69

Нм

6.  Затяните гайку задней оси рекомендованным

моментом:

 88

Нм

7.  Затяните болт оси рекомендованным момен-

том:

 27

Нм

Установка заднего колеса
(VT750C2S)
Перед установкой заднего колеса убедитесь, что
ступица колеса и шлицы ведомой шестерни глав-
ной передачи покрыты пластичной смазкой.

Установка колеса:
1.  Выставьте колесо между плечом маятника и

картером главной передачи. Убедитесь, что
шлицы ступицы колеса совместились со шли-
цами вала главной передачи.

2.   Установите боковую втулку в ступицу колеса.
3.

 Установите кронштейн заднего тормозного

суппорта, шайбу, болт и болт кронштейна за-
днего тормозного суппорта.
•  Чтобы не повредить тормозные колодки во

время установки суппорта в сборе, будьте
внимательны, заводя тормозной диск между
тормозных колодок.

8.  После окончания сборки несколько раз задей-

ствуйте задний тормоз. Отпустите рычаг тормо-
за и проверьте, насколько свободно вращается
колесо. Если свобода вращения колеса не обе-
спечена или тормозные колодки трутся по дис-
ку, устраните неисправности.



Если при сборке не использовался динамоме-
трический ключ, как можно скорее обратитесь
к официальному дилеру Honda для проверки
правильности сборки. Неправильная сборка
может привести к потере тормозных свойств.

9.   Установите на место глушители (стр. 118).

Если при сборке не использовался динамометри-
ческий ключ, как можно скорее обратитесь к офи-
циальному дилеру Honda для проверки правильно-
сти сборки. Неправильная сборка может привести
к потере тормозных свойств.

Установка глушителей:
1.   Установите на место глушители.

•   Перед установкой глушителя замените его

прокладку новой. Затяните гайки и болты
рекомендованным моментом:

Крепежная гайка выпускной трубы:



25

Нм



Болт кронштейна глушителя:



27

Нм



Гайка кронштейна глушителя:



44

Нм

2.   Установите на место правую подножку.


Затяните гайку и болты рекомендованным мо-
ментом:



Болт подножки А, В и гайка подножки:



39

Нм
