ДЕМОНТАЖ КОЛЕСА
Ознакомьтесь с правилами техники безопасности
на стр. 84.

Демонтаж переднего колеса
1. Приподнимите переднее колесо над опорной

поверхностью, разместив под двигателем
опорный блок.

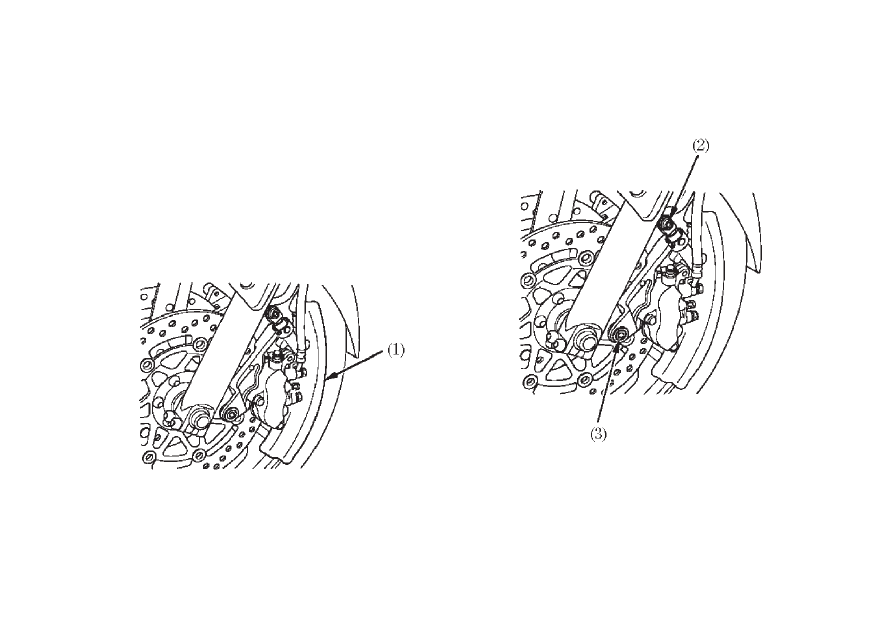

2. Закройте переднее колесо с обеих сторон

защитной летой (1) или чемUнибудь, ее
заменяющим.

(2) Болт А
(3) Болт В

3. Выверните болт А (2), и болт В (3).

(1) Защитная лента

(4) Левый тормозной суппорт

(5) Правый тормозной суппорт
(6) Крепежные болты

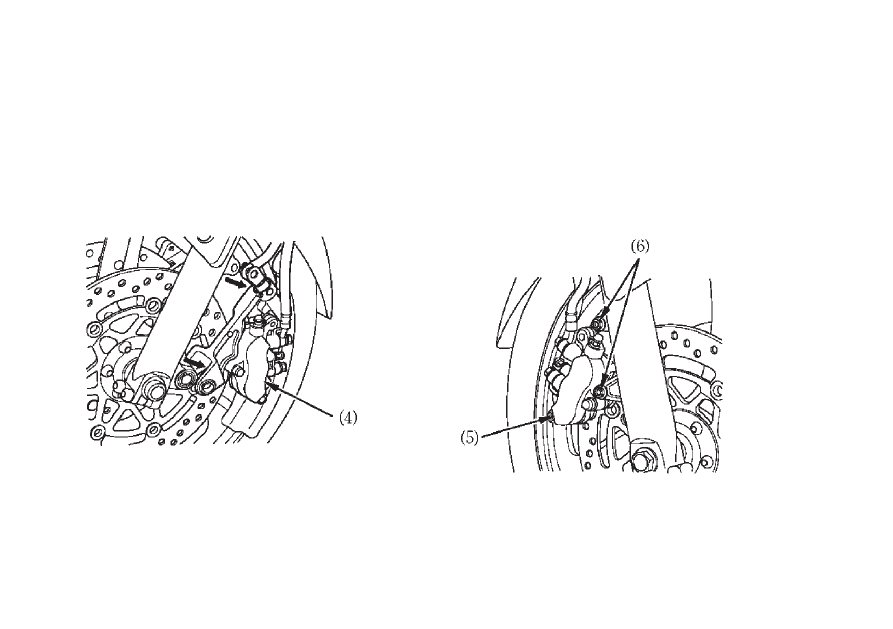

4. Снимите левый тормозной суппорт (4).
5. Снимите правый тормозной суппорт (5)

с вилки, открутив крепежные болты (6).

Чтобы не повредить тормозной шланг, подвесьте
суппорт так, чтобы он не висел на тормозном
шланге. Не перекручивайте тормозной шланг.

Не нажимайте на рычаг тормоза при снятом
тормозном суппорте. Поршень суппорта будет
выдавлен из цилиндра, что приведет к вытеканию
тормозной жидкости.
Если это произойдёт, тормозную систему
придётся ремонтировать. Для выполнения этой
операции обратитесь к официальному дилеру
Honda.

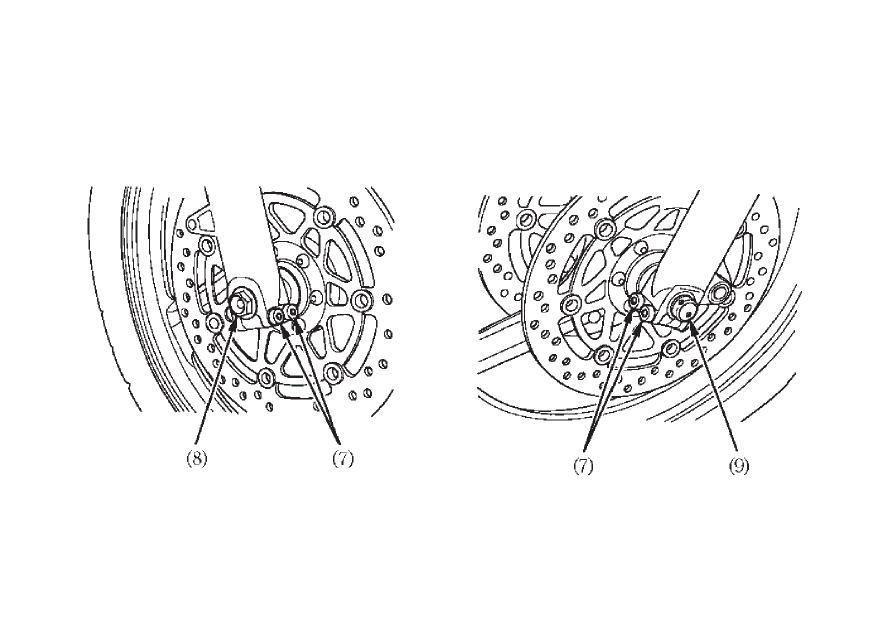

6. Ослабьте правый и левый стяжные болты (7)

и выверните осевой болт (8).

7. Извлеките переднюю ось (9) и снимите

переднее колесо.

(9) Передняя ось

(7) Стяжные болты
(8) Осевой болт

Установка:
1. Поместите переднее колесо между перьями

вилки и вставьте с левой стороны ось через
левое перо вилки и ступицу колеса.

2. Затяните осевой болт с рекомендованным

моментом:
59 Нм

3. Затяните стяжные болты на правом пере вилки

с моментом затяжки:
22 Нм

4. Установите правый и левый тормозной

суппорты на перья вилки и затяните крепежные
болты рекомендованным моментом:
31 Нм
Чтобы не повредить тормозные колодки во
время установки суппортов, будьте
внимательны, заводя оба тормозных диска
между тормозных колодок.

5. Временно затяните стяжные болты на левом

пере передней вилки до легкого "прихвата".

6. Нажмите на рычаг переднего тормоза и

покачайте несколько раз переднюю вилку.
