(№ позиции) Наименование

Функционирование

(8) Сигнализатор системы

демпфирования руля с
электронным управ>
лением HESD (красный)

Включается при неисправности системы HESD (система демпфиро>
вания руля с электронным управлением) Также должен высвечи>
ваться на несколько секунд, а затем гаснуть, при включении
зажигания, если выключатель двигателя находится в положении RUN
(РАБОТА).
В любых других случаях включение сигнализатора снизьте ско >
рость и как можно скорее доставьте мотоцикл к официальному ди>
леру компании Honda (стр. 61).

(9) Сигнализатор системы

PGM>FI (MIL) (красный)

Высвечивается при нарушениях функционирования системы уп>
равления двигателем PGM>FI (Programmed Fuel Injection). Также
должен высвечиваться на несколько секунд, а затем гаснуть, при
включении зажигания, если выключатель двигателя находится в
положении RUN (РАБОТА). В любых других случаях высвечивания
сигнализатора снизьте скорость и как можно скорее доставьте
мотоцикл к официальному дилеру компании Honda.

(№ позиции) Наименование

Функционирование

(10) Сигнализатор высокой

температуры
охлаждающей жидкости
(красный)

Включается при увеличении температуры охлаждающей жидкости
выше допустимого  предела. Также должен при включении зажи>
гания высвечиваться на несколько секунд, а затем гаснуть. Если
сигнализатор загорелся во время движения, остановитесь и про>
верьте  уровень охлаждающей жидкости в бачке. Ознакомьтесь со
страницами 40>41 Руководства и не продолжайте движения, пока не
устраните неисправность.

ПРИМЕЧАНИЕ

Работа двигателя при температуре выше допустимой может привести
к его выходу из строя.

(11) Индикатор низкого

давления масла
(красный)

Высвечивается, когда давление масла в двигателе падает ниже
штатного значения. Высвечивается при включении зажигания, когда
двигатель не работает. Гаснет после запуска двигателя, кроме
случаев периодического включения при работе непрогретого
двигателя на холостом ходу.

ПРИМЕЧАНИЕ

Эксплуатация двигателя при недостаточном давлении моторного
масла может привести к выходу двигателя из строя.

(№ позиции) Наименование

Функционирование

(12) Индикатор нейтрали

(зеленый)

Высвечивается при включении нейтральной передачи. Также должен
при включении зажигания высвечиваться на несколько секунд, а
затем гаснуть.

(13) Индикатор дальнего

света (синий)

Высвечивается при включении дальнего света фары. Также должен
при включении зажигания высвечиваться на несколько секунд, а
затем гаснуть.

(14) Кнопка RESET (СБРОС) Используется для обнуления показаний указателя пробега за поездку

(стр. 25) и для установки времени (стр. 27).
(Только тип Е):
Данная кнопка используется для выбора следующих режимов:
обнуление показаний указателя пробега за поездку/установка
времени и переключение показаний скорости (мили/ч км/ч) и
пробега  (мили/км) спидометра/одометра/указателя пробега за
поездку (стр. 26).

(15) Кнопка SEL (ВЫБОР)

Используется для обнуления показаний указателя пробега за поездку
(стр. 25) и для установки времени (стр. 27).

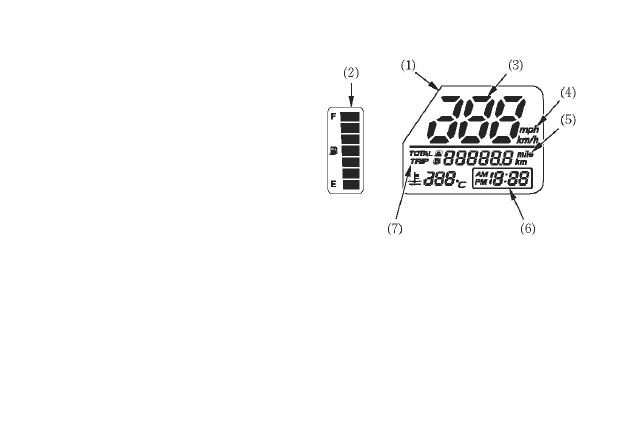

Исходный режим индикации
При включении зажигания многофунк>
циональный дисплей (1) и указатель уровня
топлива (2) на непродолжительное время по>
кажут все режимы и сегменты цифровой ин>
формации. Затем спидометр (3) отобразит
показания скорости от 290 км/ч до 0 км/ч (для
типа E: от 180 миль/ч до 0 миль/ч), чтобы во>
дитель мог убедиться в нормальном функ>
ционировании жидкокристаллического дис>
плея.

Значение "миль/ч" (4) и "миль" (5) только для
типа Е.

Показания цифровых часов (6) и указателя
пробега за поездку (7) сбрасываются при от >
соединении аккумуляторной батареи.

(1) Многофункциональный дисплей
(2) Указатель уровня топлива
(3) Спидометр
(4) ''миль/ч''
(5) ''мили''
(6) Цифровые часы
(7) Указатель пробега за поездку
