Неисправности электрооборудования   Перегоревшая лампа

 Выверните  винты.

1.

 Снимите рассеиватель стояночного фонаря.

2.

 Вытяните лампу, не поворачивая ее.

3.

 Установите новую лампу, выполняя операции в

4.

обратном порядке.



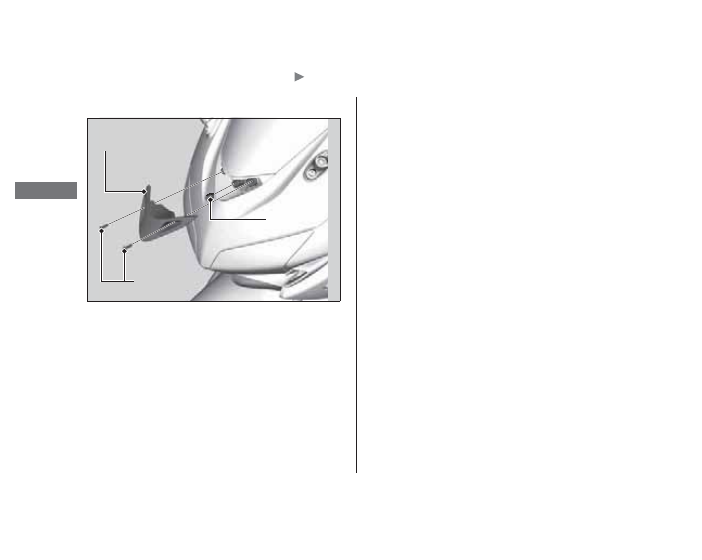

Лампа стояночного фонаря

T

Рассеиватель
стояночного фонаря

Лампа

Винты

Неисправности электрооборудования   Перегоревшая лампа

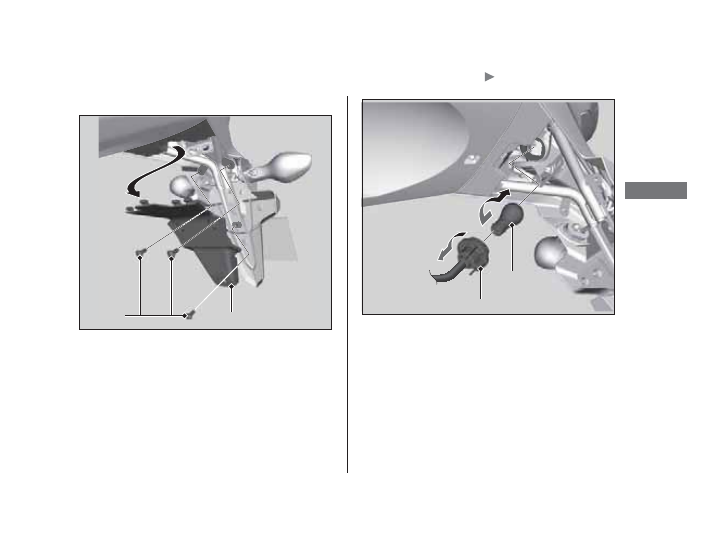

 Поверните патрон против часовой стрелки и сни-

2.

мите его.
 Слегка надавите на лампу и поверните ее против

3.

часовой стрелки.
 Установите новую лампу, выполняя операции в

4.

обратном порядке.

Лампа стоп-сигнала и заднего фонаря

T

Снимите болты и кожух заднего ремня.

1.

Болты

Накладка заднего крыла

Лампа

Патрон

См. продолжение

Неисправности электрооборудования   Перегоревшая лампа

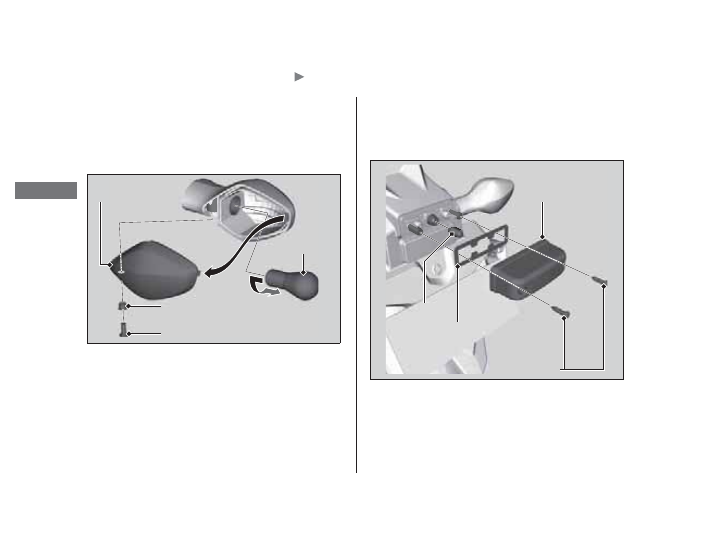

Фонарь освещения регистрационного знака

T

Снимите винты, крышку и уплотнение фонаря

1.

освещения номерного знака.
Вытяните лампу, не поворачивая ее.

2.

Установите новую лампу, выполняя операции в

3.

обратном порядке.



Лампы передних и задних указателей поворота

T

Снимите винт и манжету.

1.

Снимите рассеиватели указателей поворота.

2.

Слегка надавите на лампу и поверните ее против

3.

часовой стрелки.

Установите новую лампу, выполняя операции

4.

в обратном порядке.

Используйте только лампу желтого цвета.

8

Рассеиватели
указателя поворотов

Кольцо

Винт

Лампа

Крышка фонаря
освещения
регистрационного знака

Лампа

Уплотнение

Винты

Неисправности электрооборудования   Перегоревший предохранитель

Перегоревший предохранитель

Прежде чем проводить действия с предохранителя-
ми, внимательно прочтите раздел «Проверка и
замена предохранителей».   Стр. 45

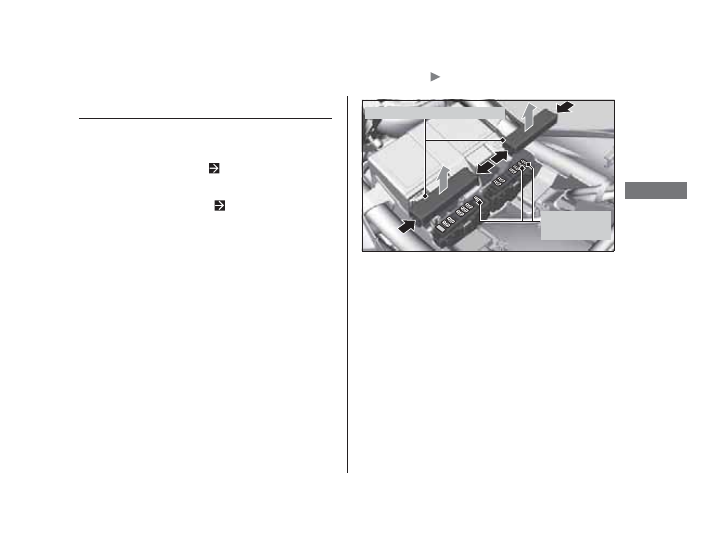

Предохранители в блоке предохранителей

T

Снимите переднее седло

1.

   Стр. 55

Снимите крышки блока предохранителей.

2.

При помощи пинцета, закрепленного на крышке

3.

блока предохранителей, выньте предохранители и
проверьте исправность каждого из них.
Заменяйте перегоревший предохранитель предо-
хранителем такого же номинала.
Установите на место крышки блока предохрани-

4.

телей.
Установите на место переднее седло.

5.

См. продолжение

Крышки блока предохранителей

Запасные
предохранители
