4.  Вращая заднее колесо, убедитесь, что цепь дви-

жется плавно.

5.  Проверьте звездочки главной передачи.

 Стр. 46

6.  Выполните очистку и смазку приводной цепи.

 Стр. 47

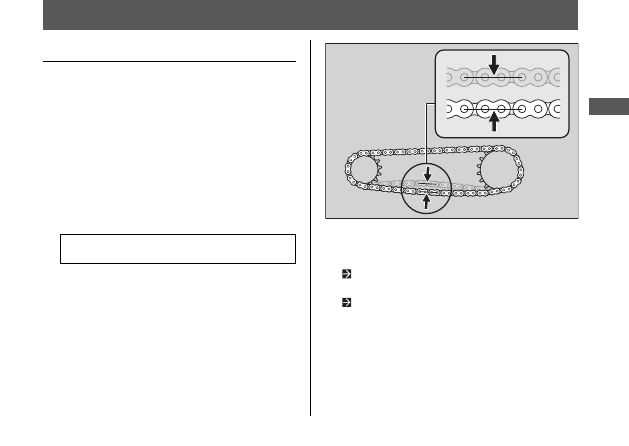

Проверка прогиба приводной цепи

Прогиб цепи проверяется на различных участках
цепи. Если прогиб увеличен только в некоторых
секторах цепи, это означает что несколько звеньев
«закисли» и заедают.
Обратитесь к дилеру для проверки цепи.
1.  Установите мотоцикл на его центральную опору

на твердой ровной поверхности.

2.  Остановите двигатель. Переведите рычаг селек-

тора диапазонов автоматической коробки пере-
дач в положение N (Нейтраль).

3.  Проверьте прогиб нижней петли приводной цепи

в средней ее части между звездочками.



Прогиб приводной цепи:


25 – 35 мм

Не пользуйтесь мотоциклом, если прогиб

8

цепи превышает 50 мм.

Приводная цепь

Приводная цепь   Регулировка прогиба приводной цепи

Регулировка прогиба приводной
цепи

Для регулировки прогиба приводной цепи требуется
специальный инструмент. Обратитесь к дилеру для
регулировки прогиба цепи.

1.  Установите мотоцикл на его центральную опору

на твердой ровной поверхности.

2.  Остановите двигатель. Переведите рычаг селек-

тора диапазонов автоматической коробки пере-
дач в положение N (Нейтраль).

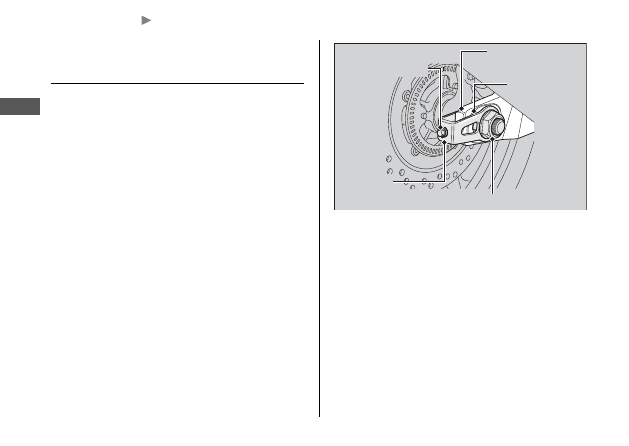

3.  Ослабьте гайку оси заднего колеса.

Регулировочный
болт

Задний торец
маятникового рычага

Гайка/шайба оси заднего колеса

Регулятор

Линейка

Приводная цепь   Регулировка прогиба приводной цепи

6.  Затяните гайку оси заднего колеса.



Момент затяжки: 113 Нм (11,5 кгс-м).

7.  Слегка затяните регулировочные болты.
8.  Повторно проверьте прогиб приводной цепи.

Если при сборке не использовался динамометриче-
ский ключ, при первой же возможности обратитесь
к официальному дилеру Honda для проверки пра-
вильности сборки.
Неправильная сборка может привести к утрате тор-
мозной системой работоспособности.

См. продолжение

4.  Поворачивайте регулировочные болты на одина-

ковое число оборотов до получения правильного
прогиба приводной цепи. Для увеличения натя-
жения цепи необходимо закручивать болты про-
тив часовой стрелки, для уменьшения натяжения
цепи болты необходимо вращать по часовой
стрелке.



Регулируйте прогиб в средней точке между
ведущей звёздочкой и звёздочкой заднего коле-
са. Проверьте прогиб приводной цепи.

   Стр.

67

5.  Проверьте правильность расположения оси

заднего колеса. Для этого необходимо убедить-
ся, что задний торец маятникового рычага
совпадает с соответствующей шкалой на регуля-
торе.



Левый и правый торцы маятникового рычага
должны совпадать с теми же метками на соот-
ветствующей шкале. Если ось установлена
неправильно, поверните правый или левый регу-
лировочный болт для совмещения меток.

Приводная цепь   Проверка направляющей приводной цепи

Проверка направляющей приво-
дной цепи

Проверьте состояние направляющей приводной
цепи. Направляющая приводной цепи подлежит
замене, если ее износ достиг линии предельного
износа. При необходимости замены направляющей
приводной цепи обратитесь к официальному дилеру
Honda.

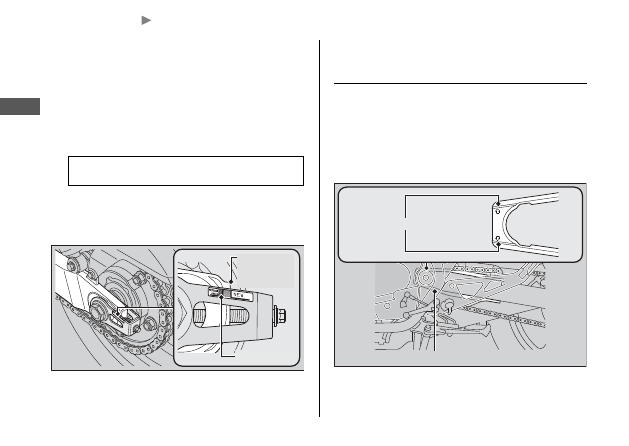

Проверка износа приводной цепи



T

Проверяйте табличку износа цепи при ее регулиров-
ке. Если красная зона на табличке находится напро-
тив окончания заднего торца маятникового рычага
после того, как цепь была отрегулирована до пра-
вильного прогиба, то это означает, что цепь чрез-
мерно изношена и подлежит замене.



Приводная цепь для замены:



DID50ZVM2 или RK50LFOZ2


При необходимости замены приводной цепи обра-
титесь к официальному дилеру Honda.

Задний торец
маятниково-
го рычага

Красная зона

Линия предельного износа

Направляющая приводной цепи
