ЗАМЕНА ЛАМП
Ознакомьтесь с правилами техники
безопасности на стр. 76.

Лампа прибора освещения нагревается до
высокой температуры при включенном
освещении и остается горячей в течение
некоторого времени после выключения
освещения. Дайте лампе остыть, прежде чем
работать с ней.

Не прикасайтесь пальцами к колбе лампы фары,
поскольку образование жировых пятен на
поверхности лампы может вызвать её
повреждение. При замене лампы наденьте
чистые перчатки. Если вы касались колбы лампы
голыми пальцами, протрите ее тканью,
смоченной в спирте, чтобы предотвратить ее
быстрый выход из строя.

• Не забудьте выключить зажигание при замене
лампы.
• Не используйте лампы, отличающиеся по типу
от рекомендованных.
• После установки новой лампы проверьте, как
работает прибор освещения.

120

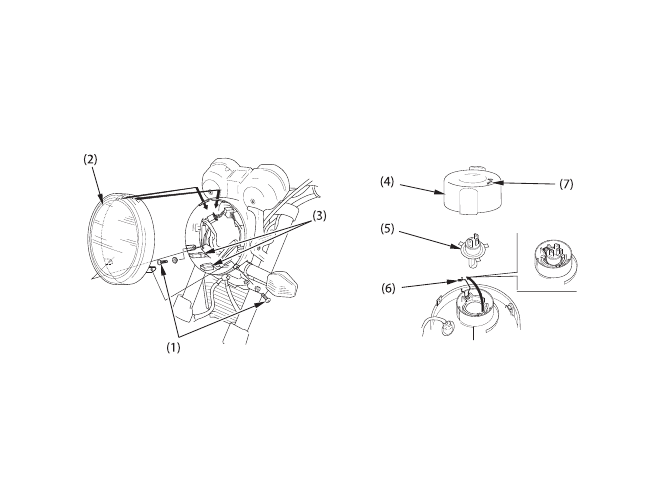

Лампа фары
1. Выверните винты (1) из корпуса фары.
2. Слегка потяните за нижний край фары (2) и
вытяните ее вперед из корпуса фары.
3. Отсоедините колодки разъемов (3).

4. Снимите резиновое гнездо (4).
5. Снимите лампу (5), нажав на фиксатор (6)
6. Установите новую лампу, выполняя операции в
обратном порядке.
• Установите противопылевой колпачок меткой
"TOP" (7) вверх.

(1) Винты
(2) Фара
(3) Разъемы

(4) Резиновое гнездо
(5) Лампа фары
(6) Фиксатор
(7) Метка "ТОР"

121

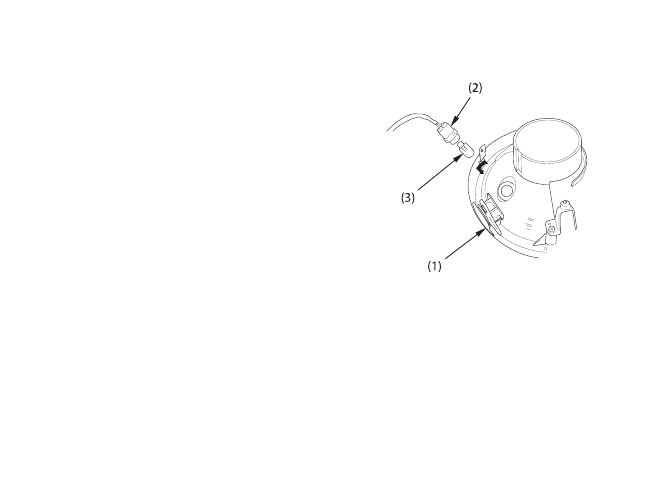

Лампа стояночного света
(кроме типа U)
1. Снимите седло (стр. 1) (стр. 120).
2. Извлеките патрон (2).
3. Вытяните лампу (3), не поворачивая её.
4. Установите новую лампу, выполняя операции в
обратном порядке.

(1) Фара
(2) Гнездо
(3) Лампа

122

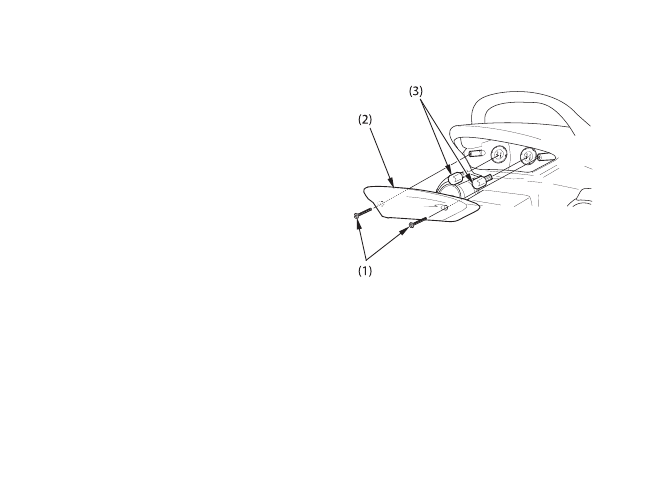

Лампа стопTсигнала и заднего фонаря
1. Выверните два винта (1).
2. Снимите рассеиватель (2) заднего фонаря.
3. Вытяните лампу (3), не поворачивая её.
4. Установите новую лампу, выполняя операции в
обратном порядке.

(1) Винты
(2) Задний фонарь
(3) Лампы

123
