ВЕНТИЛЯЦИЯ КАРТЕРА
Ознакомьтесь с правилами техники безопасности
на стр. 84.

1. Снимите дренажную трубку (1) и слейте

отложения в подходящий контейнер.

2. Установите на место дренажную трубку.

Интервалы следует сократить при частой эксплу*
атации мотоцикла под дождем, в режиме пол*
ностью открытой дроссельной заслонки, либо
после мытья или переворачивания мотоцикла.
Обслуживание необходимо проводить, если в
прозрачном контрольном окошке видны отло*
жения.

(1) Дренажная трубка

96

(1)

СВЕЧ ЗАЖИГАНИЯ
Ознакомьтесь с правилами техники безопасности
на стр. 84.
Рекомендованные свечи зажигания:

Стандарт:

CR8EH*9 (NGK) или
U24FER9 (DENSO)

ПРИМЕЧАНИЕ

Никогда не используйте свечу зажигания с не
рекомендованным калильным числом. Это может
привести к выходу двигателя из строя.

Подготовительные операции для демонтажа
свечи зажигания
1. Демонтируйте правый (1) и левый полуобте*

катели (см. стр. 67) (CBF600S/SA).

2. Снимите заднее седло (см. стр. 59).
3. Снимите левый и правый боковые панели (см.

стр. 64).

4. Поднимите топливный бак (стр. 65).

(1) Правые полуобтекатели

97

(1)

Порядок снятия правой свечи зажигания
4. Снимите наконечник (2) со свечи зажигания.

Снимите болт (3), который крепит узел пробки
радиатора (4) к раме и снимите узел, перемес*
тив его наружу.
Не прикасайтесь к трубопроводам и радиа*
тору до их охлаждения.
Будьте осторожны, чтобы не повредить гибкие
трубки и провода.
Снимите свечи зажигания в указанном ниже
порядке.

ПРАВАЯ СТОРОНА

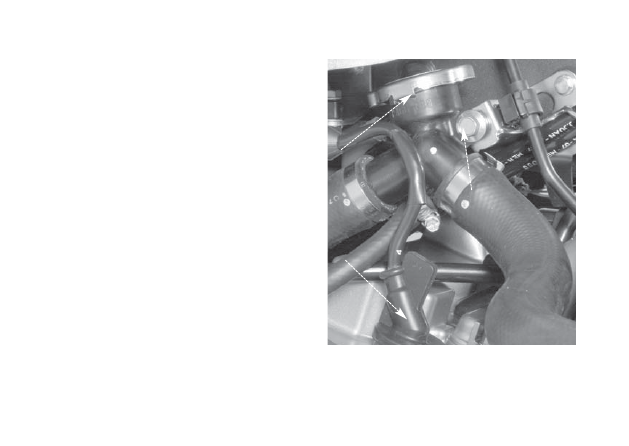

(2) Наконечник свечи зажигания
(3) Болт
(4) Узел пробки радиатора

98

(3)

(4)

(2)

Порядок снятия левой свечи зажигания
5. Будьте осторожны, чтобы не повредить гибкие

трубки и провода.
Снимите свечи зажигания в указанном ниже
порядке.

6. Снимите свечные наконечники со свечей

зажигания.

7. Удалите загрязнения вокруг оснований свечей

зажигания. Выверните свечу зажигания свеч*
ным ключом (5), входящим в комплект инстру*
мента.

ЛЕВАЯ СТОРОНА

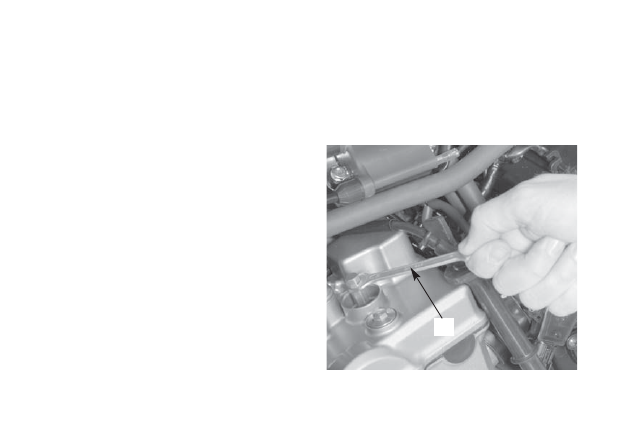

(5) Свечной ключ

99

(5)
