Скутер «Zongshen» ZS50QT-4. Руководство - часть 18

125

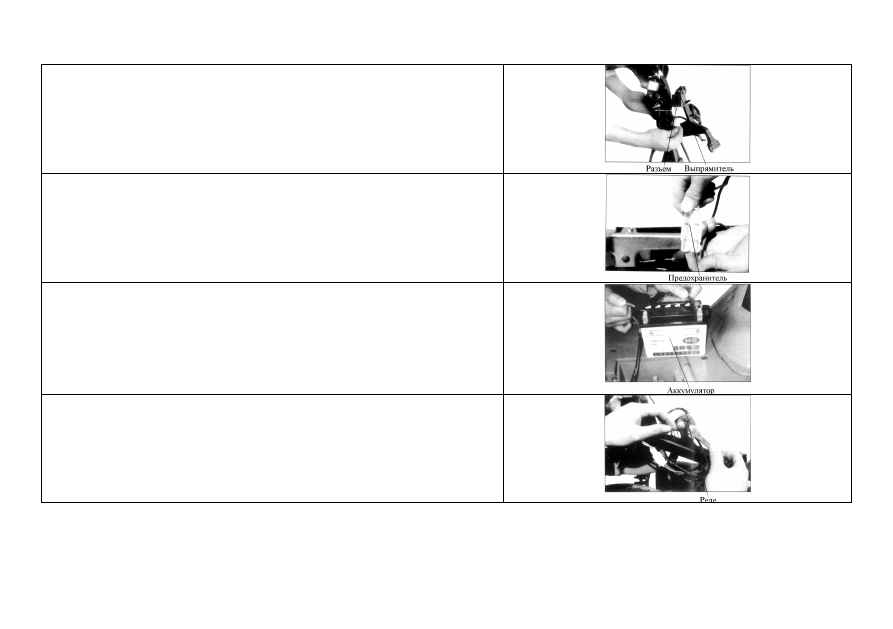

Проверить работоспособность выпрямителя

Проверить предохранитель

Проверить состояние клемм аккумулятора

Проверить состояние предпускового реле

126

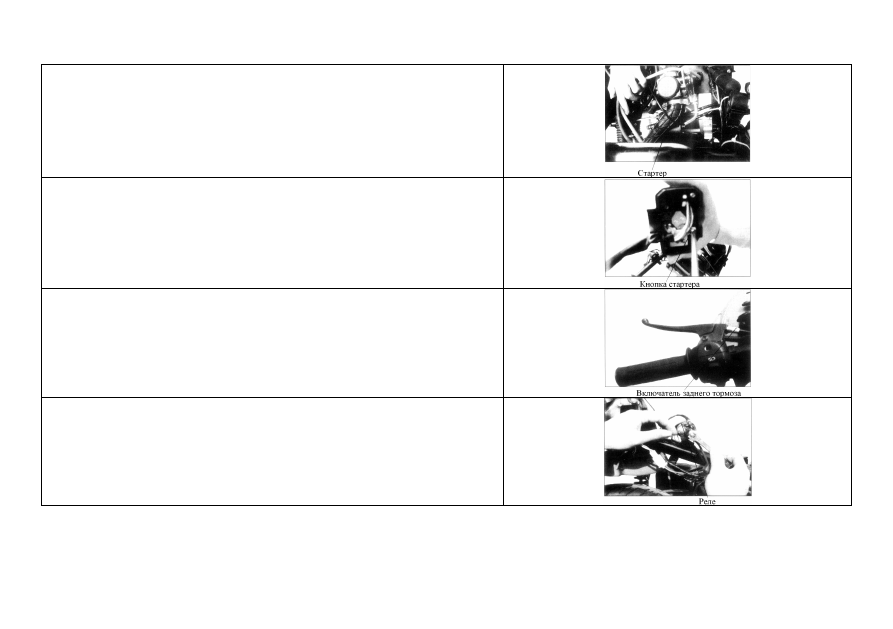

Проверить контакты стартера

Открыть включатель стартера, проверить состояние контактов

Проверить состояние включателя тормоза

Проверить крепление разъема предпускового реле

127

7.5.1.1 Виды повреждения, признаки неисправности и способы ремонта системы стартера
Таблица 7-5 Ремонт системы стартера

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Реле

стартера

Короткое замыкание или
размыкание цепи внутренней
катушки

Стартер не работает

Скутер не заводится

Заменить реле стартера

Окисление внутреннего
контакта

Нет вращения вала
стартера

Скутер не заводится

Заменить реле стартера

Кнопка

включения

стартера

Ненадежный внутренний
контакт или повреждение

Стартер не работает

Скутер не заводится

Заменить кнопку

Аккумулятор

Выходное напряжение
отсутствует или недостаточно

Стартер не работает или
вращение вала стартера
недостаточно

Скутер не заводится

Проверить аккумулятор

7.6 Ремонт панели приборов
7.6.1 Разборка/монтаж, проверка и ремонт панели приборов

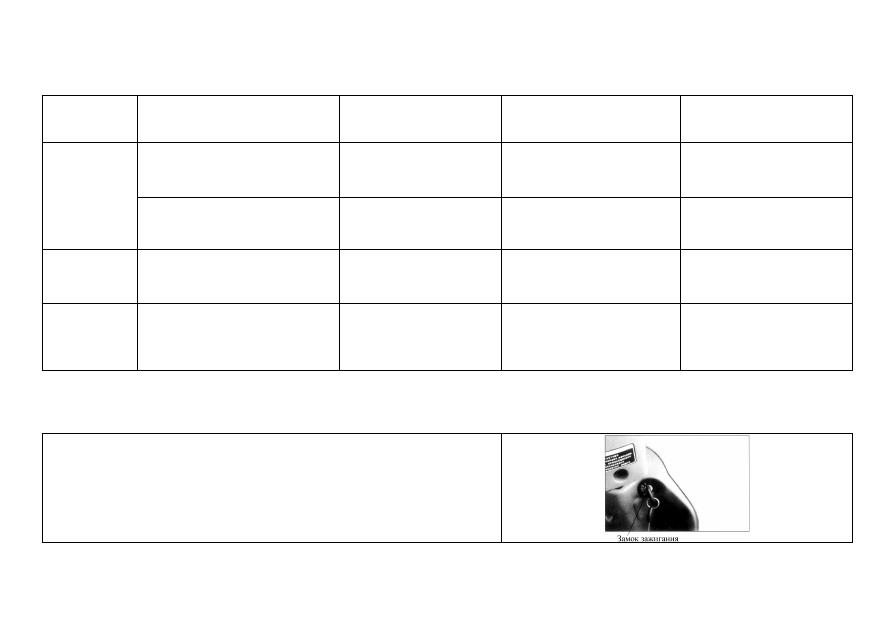

Включить зажигание, проверить, зажглись ли индикаторные лампы

128

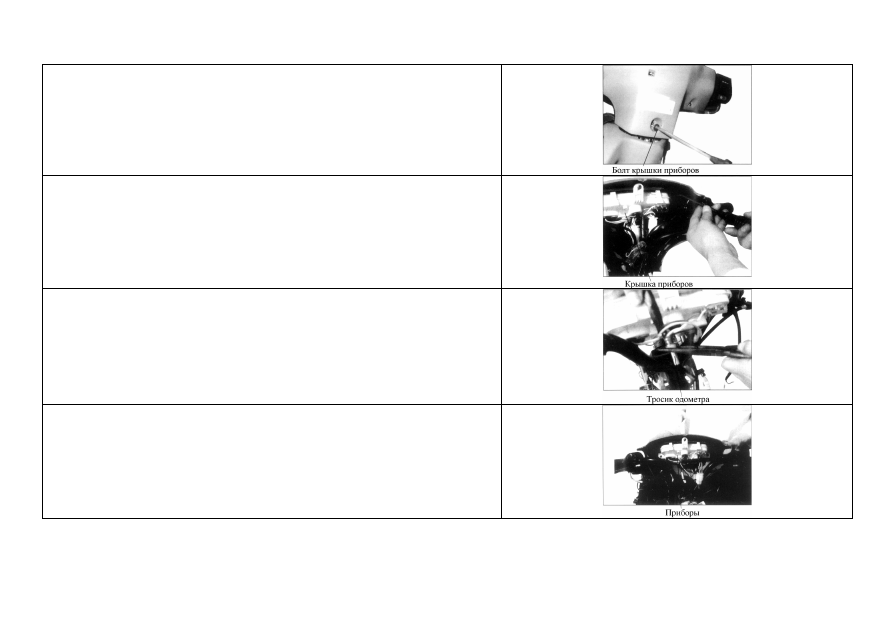

Открутить болт крышки приборов

Снять крышку приборов

Снять тросик одометра и проверить его состояние, затем смазать

Снять блок приборов

129

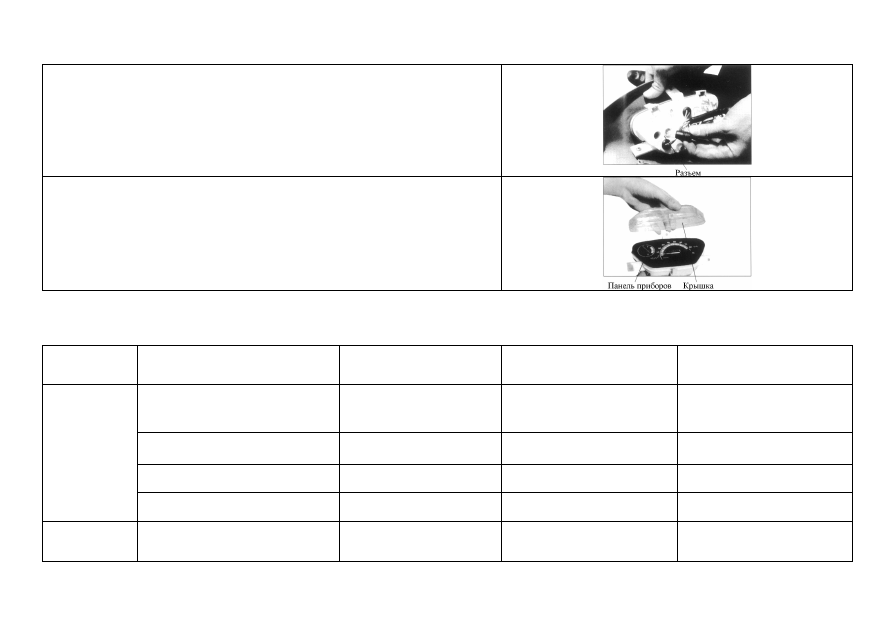

Проверить крепление разъема индикаторных ламп

Открутить болт крышки панели приборов, проверить крепление

7.6.1.1 Виды повреждения, признаки неисправности и способы ремонта панели приборов
Таблица 7-7 Ремонт панели приборов

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Блок

приборов

Перегорела лампа указателя
поворота

Перегорела лампа
указателя поворота

Указатель поворота не
работает

Заменить лампу
индикатора указателя
поворота

Перегорела лампа подсветки
приборов

Перегорела лампа
подсветки приборов

Не работает подсветка
приборов

Заменить лампу подсветки
приборов

Поврежден спидометр

Спидометр не работает

Заменить спидометр

Поврежден амперметр

Амперметр не работает

Заменить амперметр

Гибкий вал

спидометра

Поломка гибкого вала
спидометра

Спидометр не работает

Заменить гибкий вал
спидометра

СКУТЕР «Zongshen»

ZS50QT-4

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

Благодарим вас за покупку скутера «ZONGSHEN»,модели (ZS50QT-4). Данное изделие воплощает в себе высокие технологии,

надежность  и  корпоративный  опыт  в  производстве  скутеров  для  повседневной  езды,  спорта  и  путешествий.  Вот  почему  данная  модель
занимает ведущее место в своем классе. В данном руководстве даны пояснения, как пользоваться скутером, как эксплуатировать его, даны
основы  диагностики  и  т.д.  Если  у  Вас  возникли  вопросы  по  его  работе  и  эксплуатации,  пожалуйста,  свяжитесь  с  Вашим  дилером  или
сервисной  станцией,  уполномоченной  производить  гарантийное  и  сервисное  обслуживание  Вашего  скутера.  Конструкция  скутера
полностью  отвечает  действующим  на  день  выпуска  стандартам  по  предельным  нормам  содержания  вредных  веществ  в  отработавших
газах.  Чтобы  скутер  продолжал  отвечать  данным  стандартам,  пожалуйста,  выполняйте  техническое  обслуживание  согласно  графику  и
инструкциям, приведенным в данном руководстве и в сотрудничестве с вашим дилером или уполномоченной сервисной станцией.

Идентификационный номер .......................................................................................................................................................... 7
Расположение органов управления............................................................................................................................................... 8
Органы управления и панель приборов....................................................................................................................................... .8

Топливо и масла............................................................................................................................................................................ .12
Обкатка скутера ............................................................................................................................................................................ .13
Осмотр перед поездкой ................................................................................................................................................................ .14
Основы управления скутером...................................................................................................................................................... 18
Проверка и обслуживание............................................................................................................................................................ 21
Устранение неисправностей ........................................................................................................................................................ 33

Мойка и хранение………………………………….………………………………………………………………………………39

Процедура консервации ............................................................................................................................................................... 40
Технические характеристики ....................................................................................................................................................... 41
Электросхема ................................................................................................................................................................................ 44
Положение о гарантии……………………………………………………………………………………………………………. 45

Обратите внимание на следующую важную информацию:

Относится к пояснениям, необходимым для Вашего лучшего понимания.
Относится к процедурам, которые необходимо выполнить, чтобы не причинить вред скутеру.
Относится к процедурам, которые необходимо выполнить, чтобы не причинить вред себе,
окружающим и не повредить скутер.
Данное руководство должно рассматриваться как неотъемлемая часть скутера и должно всегда находится в скутере, даже если он
перепродан.

Внимание!

Компания «Zongshen» постоянно работает над улучшением дизайна и качества скутера. Данное руководство содержит последнюю ко
времени печати информацию. Однако возможно, что в руководстве могут быть небольшие отличия от Вашего скутера. Если у Вас
возникнут вопросы, пожалуйста, свяжитесь с Вашим дилером или уполномоченной сервисной станцией.

Внимательно изучите данное руководство перед первой поездкой.

Предосторожности для безопасного вождения

Пожалуйста, выполняйте местные правила движения и в любом случае выбирайте безопасный стиль вождения. Советуем поддерживать
скорость движения в пределах безопасных величин. Скутер конструктивно рассчитан на одного человека.

Практика до начала движения

До начала движения на скутере по дороге общего назначения, убедитесь, что Ваши навыки для этого достаточны. Советуем сначала
потренироваться на свободном от иных транспортных средств месте и убедиться, что Вы обладаете достаточной квалификацией и
полностью освоили скутер. Тренируйтесь особенно осторожно.

Знание Вашего безопасного предела скорости

Безопасный предел скорости изменяется в зависимости от состояния дорожного полотна, опыта водителя и погоды. Знание предела
безопасной скорости – залог движения без дорожных происшествий.
