3.6.
Обслуживание системы смазки двигателя мотоцикла Zongshen ZS200GS
Разборка/сборка узлов, проверка, обслуживание и
ремонт системы смазки двигателя мотоцикла Zongshen ZS200GS

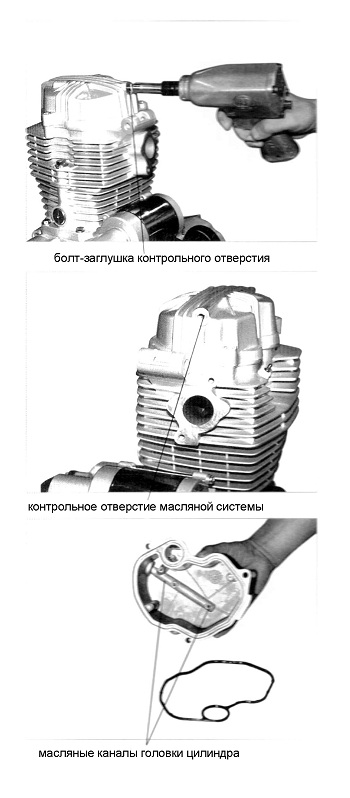

Отверните болт-заглушку, закрученный в контрольное
отверстие.
Проверьте, не повреждена ли резьба в контрольном отверстии и не забито
ли отверстие; проверьте наличие масла в верхней части головки цилиндра.
Снимите крышку головки цилиндра; проверьте, не забиты ли масляные
каналы.

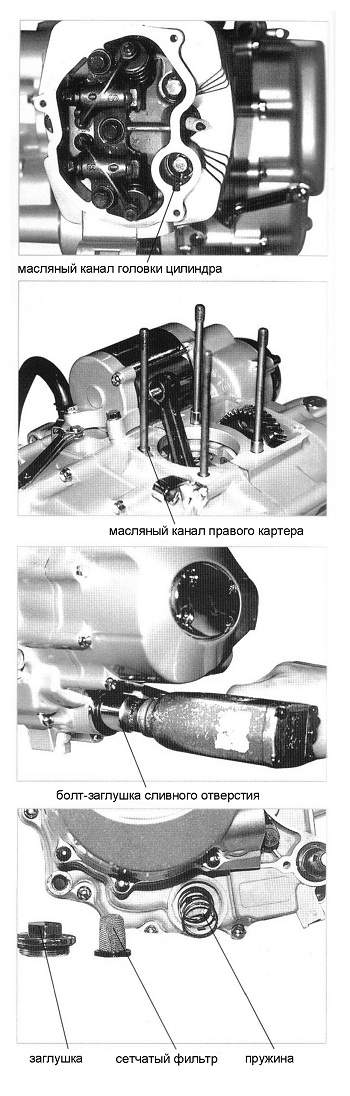

Проверьте, не забит ли масляный канал в головке
цилиндра.
Проверьте, не забит ли масляный канал в правом картере.
Отверните болт-заглушку сливного отверстия.
Проверьте, не забита ли сеточка фильтра и не потеряла ли свою упругость
пружина .

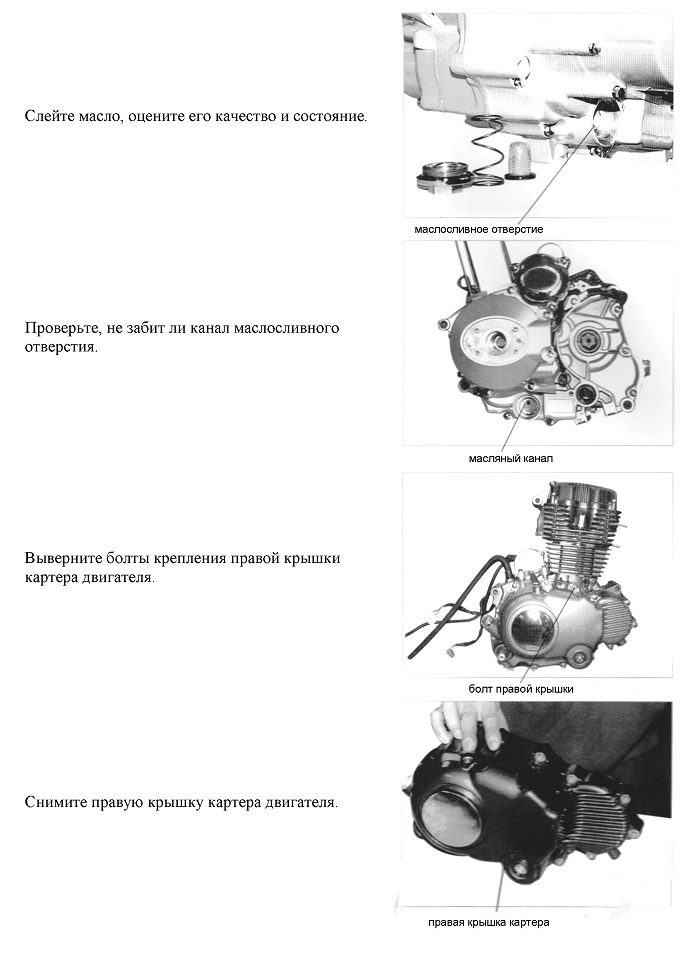

Слейте масло, оцените его качество и состояние.
Проверьте, не забит ли канал маслосливного отверстия.
Выверните болты крепления правой крышки картера двигателя.
Снимите правую крышку картера двигателя.

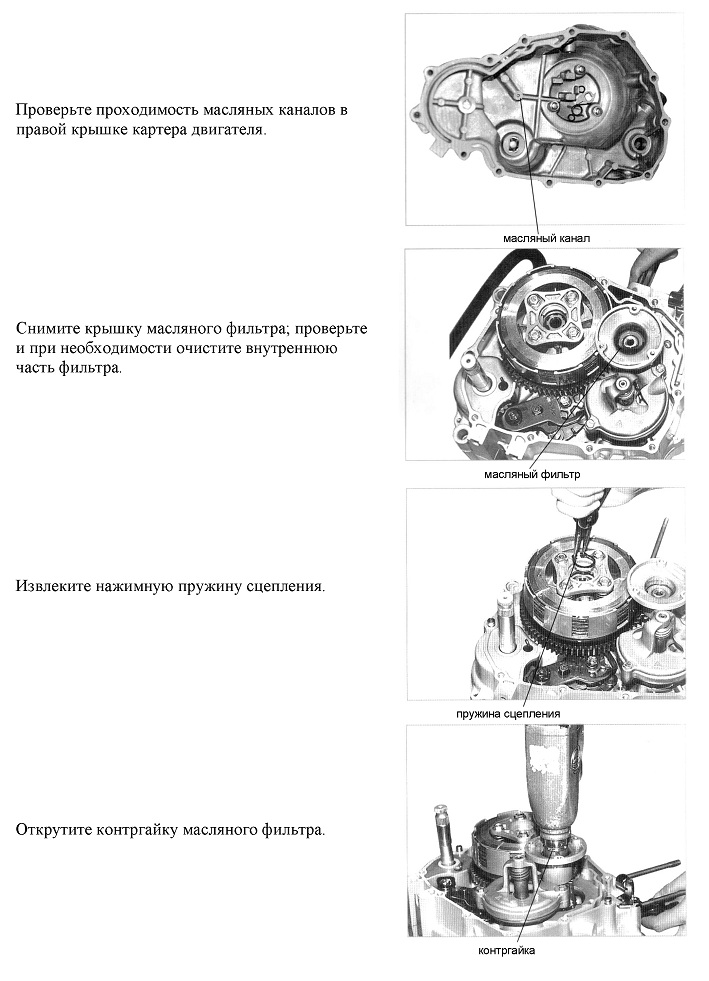

Проверьте проходимость масляных каналов в правой
крышке картера двигателя.
Снимите крышку масляного фильтра; проверьте и при необходимости очистите
внутреннюю часть фильтра.
Извлеките нажимную пружину сцепления.
Открутите контргайку масляного фильтра.

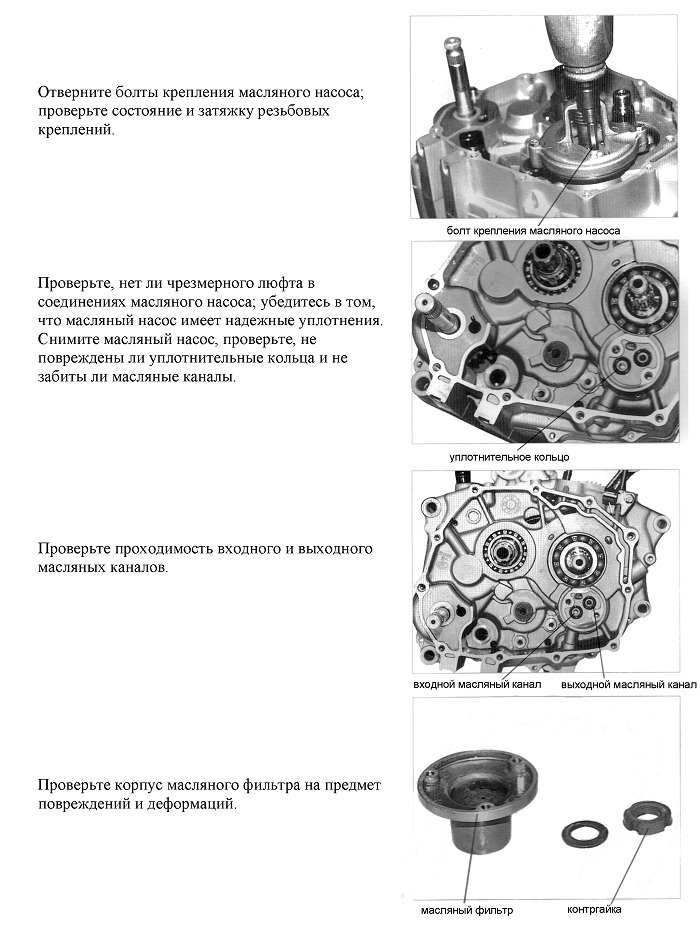

Отверните болты крепления масляного насоса;
проверьте состояние и затяжку резьбовых креплений.
Проверьте, нет ли чрезмерного люфта в соединениях масляного насоса;
убедитесь в том, что масляный насос имеет надежные уплотнения. Снимите
масляный насос, проверьте, не повреждены ли уплотнительные кольца и не
забиты ли масляные каналы.
Проверьте проходимость входного и выходного масляных каналов.
Проверьте корпус масляного фильтра на предмет повреждений и деформаций.

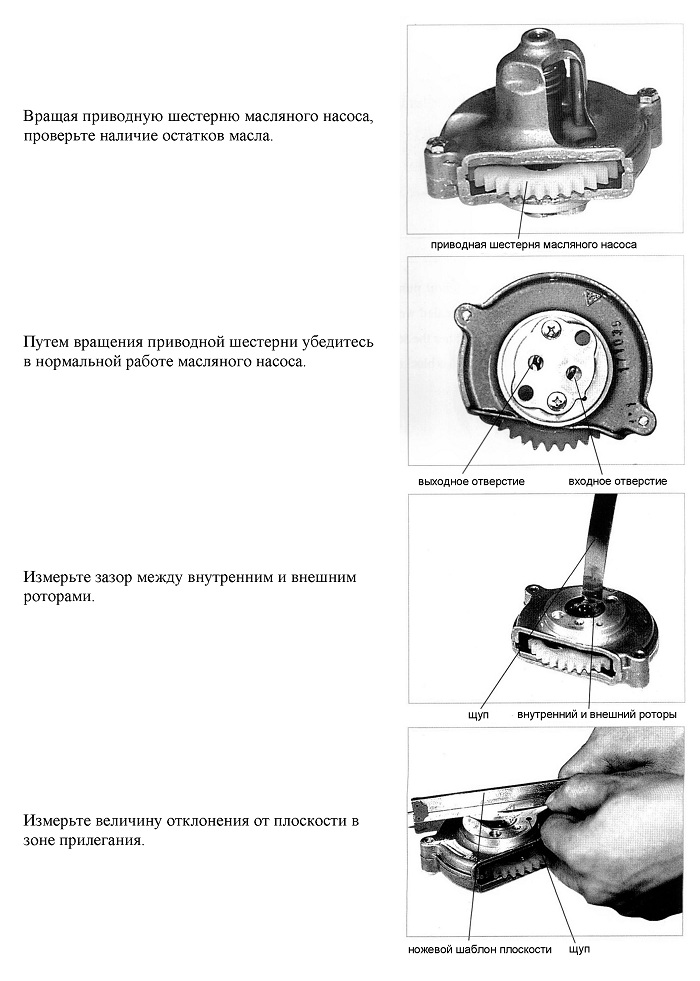

Вращая приводную шестерню масляного насоса,
проверьте наличие остатков масла.
Путем вращения приводной шестерни убедитесь в нормальной работе
масляного насоса.
Измерьте зазор между внутренним и внешним роторами.
Измерьте величину отклонения от плоскости в зоне прилегания.
Виды повреждений, симптомы неисправностей системы смазки, способы их
устранения и ремонта см. в таблице 3-10.
Таблица 3-10. Обслуживание
и устранение неисправностей системы смазки
Зона |
Вид неисправности |
Симптомы неисправности по узлу |
Симптомы неисправности по поведению мотоцикла |
Способ устранения |
Масляный насос |
Чрезмерный износ роторной пары масляного насоса |
Слабая подача масла либо отсутствие подачи масла масляным
насосом |
Падение мощности двигателя; перегрев двигателя |
Заменить масляный насос |
Фильтр масляного насоса |
Загрязнение/закупорка фильтра масляного насоса |
Затрудненное прохождение масла, вызывающее слабую
эффективность работы масляного насоса |
Падение мощности двигателя; перегрев двигателя |
Очистить фильтр масляного насоса |
Масляный фильтр |
Загрязнение внутренней части ротора |
— |
Перегрев двигателя |
Очистить внутреннюю поверхность ротора |
Система смазки |
Загрязнение/закупорка масляных каналов |
Слабая подача масла |
Падение мощности двигателя; перегрев двигателя |
Очистить масляные каналы |
