КОМПЛЕКТУЮЩИЕ

Боковая  защита  для  косилки,  защита  для  косилки,  балласт  косилки,  приспособление  для
быстрой  смены  навески,  UNI  ВОМ,  снежные  цепи,  колѐсные  фиксаторы,  регулируемые
расширители  колѐсной  базы,  поддерживающее  колесо  для  роторного  культиватора,
колѐсный балласт, измельчитель и т.д.

СПЕЦЫАЛЬНЫЕ НАВЕСКИ И КОМПЛЕКТУЮЩИЕ

Помимо оборудования и навесок, указанных в этом руководстве, на машины BCS может
монтироваться специальное оборудование и комплектующие.

Их использование зависит от проверки их адаптивности, которая должна состоять из
следующих элементов: измерения, которые должны соответствовать присоединительным
размерам машины, необходимая мощность, которая не должна быть выше, чем та,
которую предоставляет машина.

Если у вас есть сомнения по поводу совместимости оборудования, свяжитесь с
Сервисным пунктом BCS или прямо с BCS.

Вот список некоторых возможных навесок:

Косилки, формирующие валки, роторные косилки для самоходных тракторов, генераторы,
точильные устройства, помпы для орошения, распылители, сборщики травы, сенокосилки,
копатели картофеля, бороздоделатели, подборщики (как для оливок, так и для фундука),
циркулярные пилы, ленточные пилы для древесины, гидравлические измельчители для
брѐвен, механические измельчители для брѐвен, сеялки, радиотрансляторы, измельчители
одежды, тормозные колодки для колѐс ит.д.

Убедитесь, что все специальное оборудование(не произведѐнное BCS Spa)

имеет  сертификацию  “CE”  и  продаѐтся  вместе  с  подтверждающей  декларацией  и
руководством  по  эксплуатации  и  техническому  обслуживанию  в  соответствии  с
правилом  для  машинного  оборудования  ЕЭС  89/392  и  его  дальнейшими
модификациями.

ОБОРУДОВАНИЕ И КОМПЛЕКТУЮЩИЕ

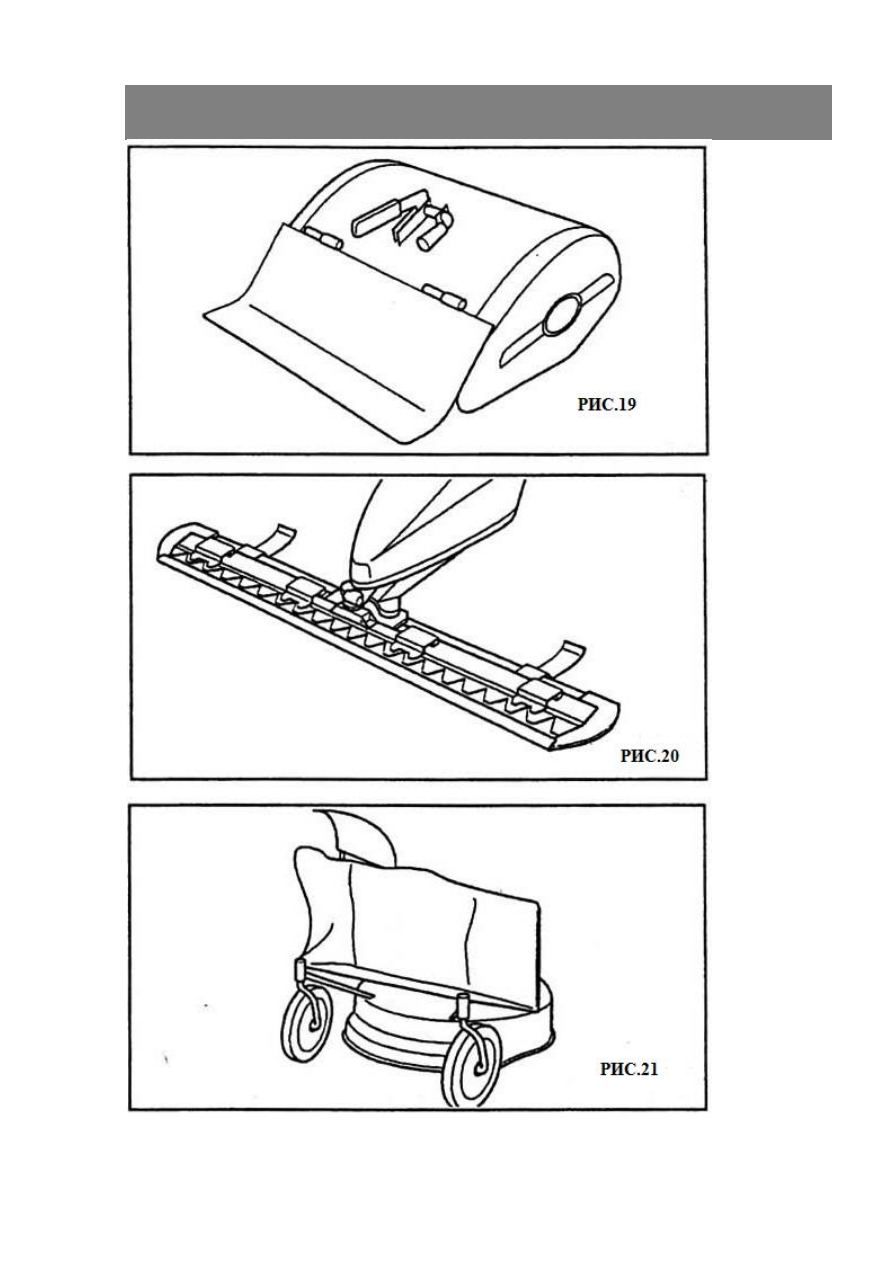

Роторный культиватор (Рис.19); Косилка (Рис.20); Газонокосилка 56 см (Рис.21)

ПЛУГИ

Плуги, сконструированные для мотоблоков BCS, были спроектированы особым образом,
чтобы позволить оператору пахать без дополнительных усилий.

Они бывают двух типов: однолемеховые (Рис.22) и со 180-градусным шарнирным
соединением (Рис. 23). Последний тип используется для формирования борозд или
культивации в виноградниках и фруктовых садах.

Достигаемая глубина борозды может варьироваться от 15 до 25 см, в зависимости от типа
почвы. Для того, чтобы пахать этими плугами глубже, необходимо поставить
пневматические колеса 12” на 710-720-730-740.

Балласт также может монтироваться, чтобы увеличить силу воздействия и получаемую
глубину.

Для того, чтобы компенсировать разницу в диаметре между двумя колѐсами, сцепление А
(Рис.23) между плугом и машиной сделано несимметричным, поэтому, отсоединив его от
оборудования и повернув на 180°, можно добиться того, чтобы оно компенсировало
разницу между двумя колѐсами.

Для того, чтобы достигался наилучший результат, поверхность формовочной доски
должна быть отполирована. В течении первых нескольких часов работы краска на ней
может препятствовать очистке земли с формовочной доски.

Когда  работаете,  всегда  держите  нож  формовочной  доски  в  вертикальном  положении
путѐм  регулировки  угла  наклона  плуга  так,  чтобы  получить  чистый  разрез  в  почве.  Для
того,  чтобы  регулировать  глубину  вспашки,  используйте  винт  М  (Рис.22-23),  который
меняет  угол  плуга  по  отношению  к  земле.  Поворачивая  его  по  направлению  часовой
стрелки,  вы  увеличиваете  глубину,  в  то  время  как  поворачивая  его  против  часовой
стрелки,  вы  ее  уменьшаете.  Угол  наклона  плуга  регулируется  через  рычаг  L,  который
контролирует фиксирующий стержень.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ: до того, как оставить плуг на хранение на
длительный период, рекомендуется смазать отполированные поверхности лемеха маслом,
чтобы предотвратить появление ржавчины.

БОРОЗДОДЕЛАТЕЛЬ, МОНТИРУЮЩИЙСЯ ПОЗАДИ РОТОРНОГО КУЛЬТИВАТОРА

Он делает борозды для посева и орошения и монтируется позади роторного культиватора
без снятия крышки. Глубина борозды регулируется путѐм поднятия (углубления) или
опускания (уменьшение глубины) устройства В. Ширина регулируется путѐм изменения
позиции крыльев через соединительные тяги С (Рис.24).

РЕГУЛИРУЕМЫЙ БОРОЗДОДЕЛАТЕЛЬ

Регулируемый  бороздоделатель  для  мотоблоков  710-720-730-740  (Рис.25)  –  это
оборудование,  специально  спроектированное  для  формирования  борозд  для  посева  и
орошения.  Он  монтируется  так  же  как  плуги  и  роторный  культиватор  к  фланцу
присоединения оборудования, расположенному в задней части коробки передач.

Позиции двух крыльев В могут меняться, чтобы позволять регулировать ширину борозды
от минимум 10 см до максимум 30 см.

Глубина может варьироваться от 10 до 20 см. Регулировка осуществляется путѐм
оперирования соединительными тягами С.

Если приходиться работать на очень жѐстких почвах, рекомендуется сначала осуществить
ее культивацию, а затем использовать бороздоделатель. Результат может улучшиться,
если поставить пневматические колеса 12”.

Для того чтобы компенсировать разницу в диаметре колѐс, сцепление А на машине
сделано несимметричным, таким образом, если отсоединить его от оборудования и
повернуть на 180°, оно будет компенсировать разницу между двумя колѐсами.

РАБОЧАЯ ДВУКОЛКА

Она может монтироваться (Рис.26) к машине с навешенным роторным культиватором.
При этом необходимо переставить рукоятку А. Подвижная двуколка для мотоблоков 720-
730-740 фиксируется на машине путѐм присоединения изогнутого соединяющего
устройства С.

Мотоблоки должны быть укомплектованы тормозными устройствами.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ: периодически смазывайте узлы колѐс, снимая
колеса и заполняя пространство между двумя узлами консистентной смазкой.

ДВУКОЛКА ДЛЯ РАБОТЫ С МОТОБЛОКОМ 730

Эта двуколка может быть использована только совместно с косилками и газонокосилками.
Машина должна быть экипирована тормозными устройствами.

Она монтируется на машину путѐм установки двух соединяющих устройств А с внешней
стороны колѐс, цепляющих вилообразные трубки F на узлы В и закрепляющих их
пружинными штифтами С (Рис.27).
