МОТОБЛОКИ «НЕВА» (ДВИГАТЕЛЬ ДМ-1К). КТАЛОГ ЗАПЧАСТЕЙ - ЧАСТЬ 9



32

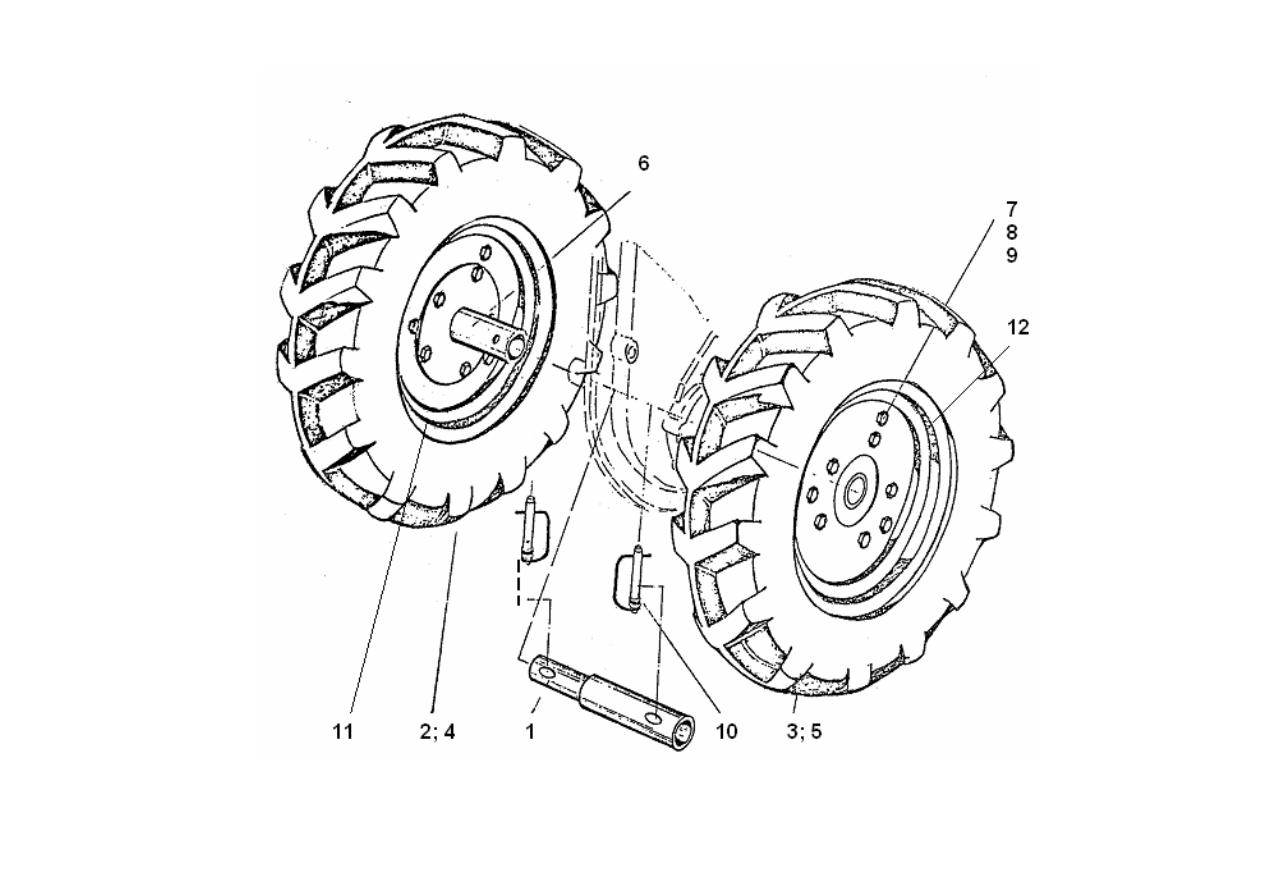

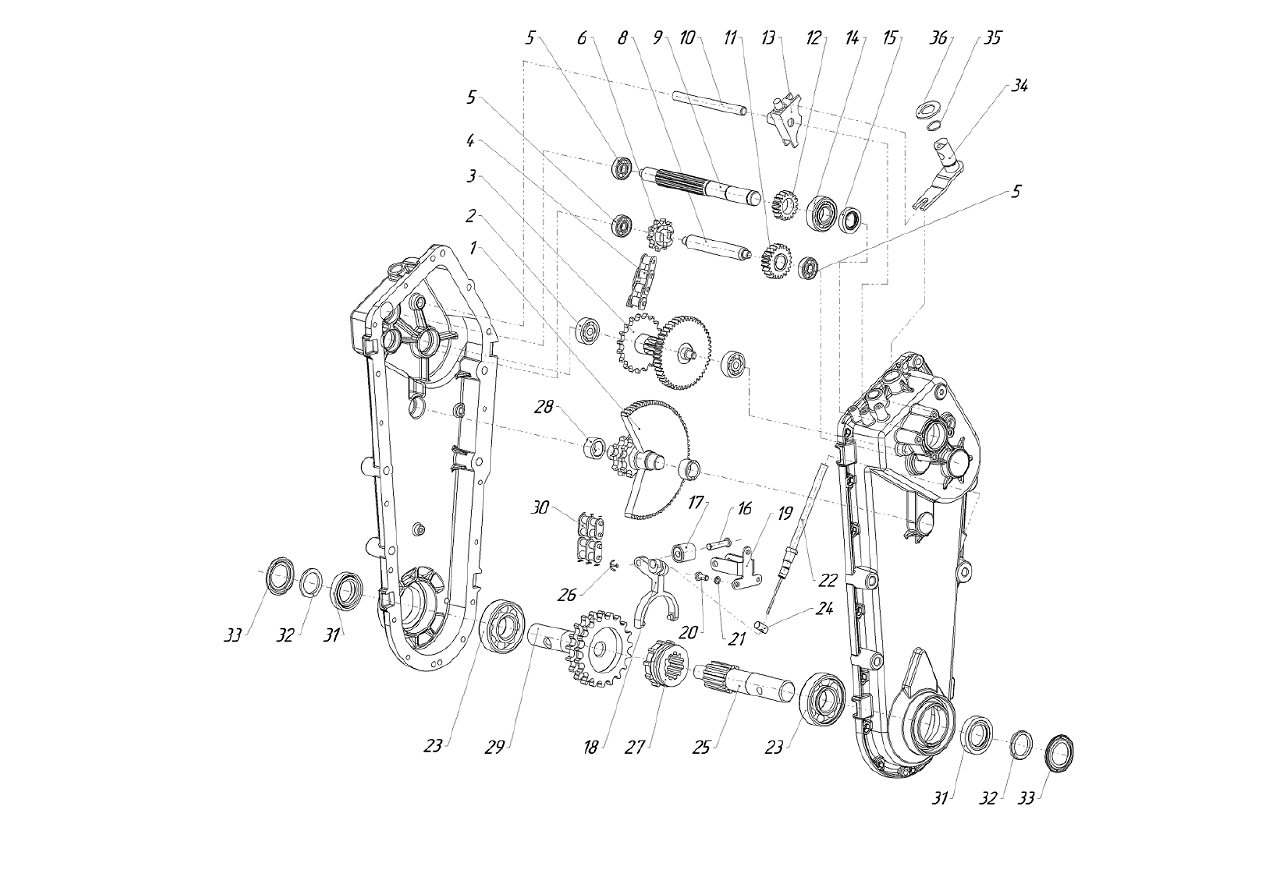

Рис. 5



33



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

6

1

Удлинитель

005.47.0560

2



2

Колесо правое в сборе с шиной
4.00-1

0НС4 ГОСТ 7463-89

005.47.0130

1

Взаимозаменяемо с поз.4

3

Колесо левое в сборе с шиной
4.00-

10НС4 ГОСТ 7463-89

005.47.0130-01

1

Взаимозаменяемо с поз.5

4

Колесо правое в сборе с шиной
4,5х10 ГОСТ 7463-89 или с шиной
4,5х10 мод.604В ТУ 05.01.050-
2002

005.47.0130

1

Взаимозаменяемо с поз.2

5

Колесо левое в сборе с шиной
4,5х10 ГОСТ 7463-89 или с шиной
4,5х10 мод.604В ТУ 05.01.050-
2002

005.47.0130-01

1

Взаимозаменяемо с поз.3

6

Ступица

005.45.0430

2

Взаим. с 005.45.0430-01

7

Болт 10-22-Ц

ОСТ 1.31102-80

8



8

Шайба 10Т.65Г.016

ГОСТ 6402-70

8



9

Гайка М10-6Н.5.016

ГОСТ 5915-70

8



10

Стопор

005.45.0440

2



11

Диск правый

005.45.0422

2



12

Диск левый

005.45.0422-01

2
















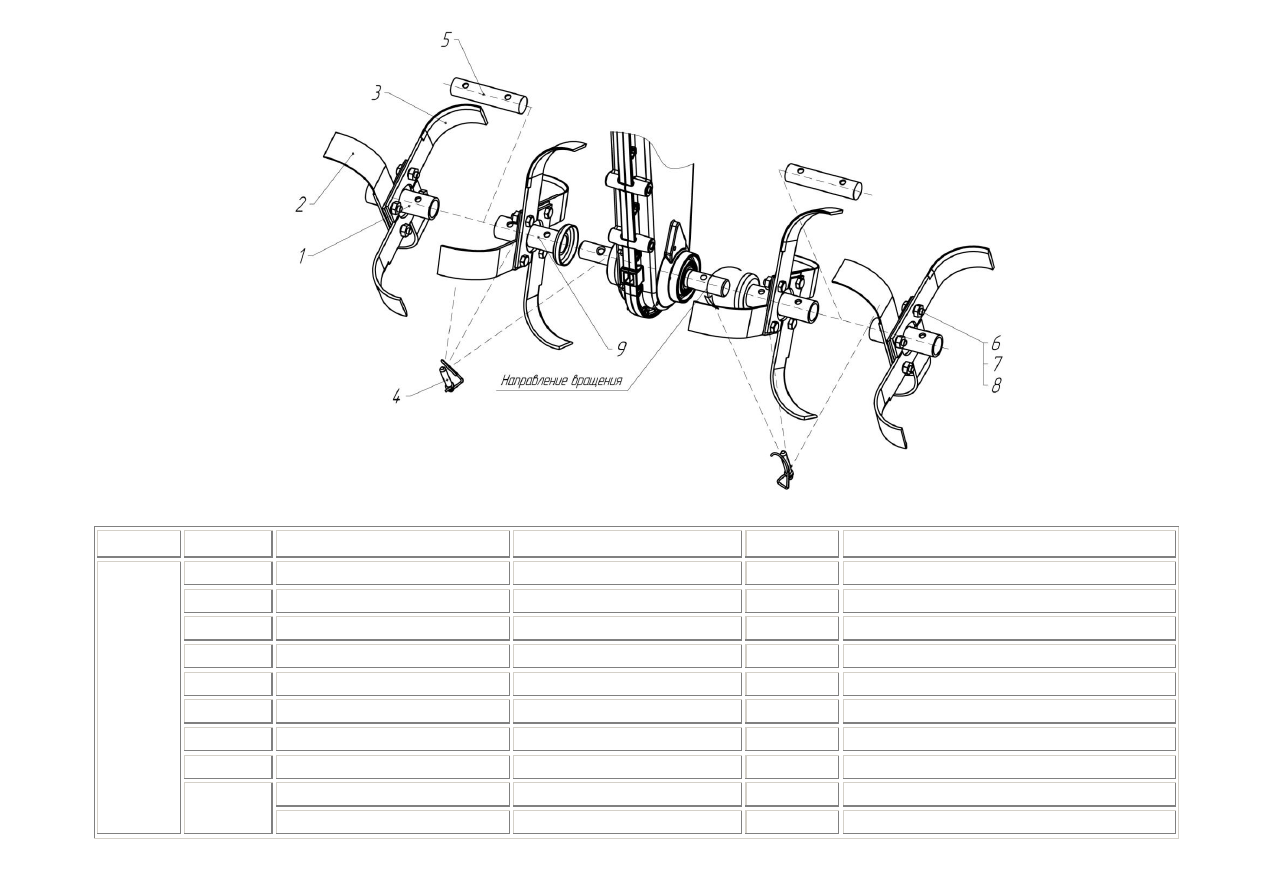

34







Рис. 6





35





Рис. 7



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

7

1

Ступица

005.45.1410

2



2

Нож левый

005.45.1402

8



3

Нож правый

005.47.1403

8



4

Стопор

005.45.0440

до 8

Взаимозаменяем SLPR 1038

5

Валик

КМБ 1.002.001

2



6

Болт М10×30

ГОСТ 7798-70

16



7

Гайка 10Ц

ОСТ 1.38017-80

16



8

Шайба 10Т.65Г

ГОСТ 6402-70

16



9

Ступица

005.45.1410-01

2

Взаимозам. с 005.47.0570-02

Ступица

005.47.0570-02

2

Взаимозам. с 005.45.1410-01
