МОТОБЛОКИ «НЕВА» (ДВИГАТЕЛЬ ДМ-1К). КТАЛОГ ЗАПЧАСТЕЙ - ЧАСТЬ 4



12





Рис.5



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

5

1

Барабан стартера

005.40.1140

1



2

Шнур Ø6 мм

ТУ 17



РСФСР 1788-75



1



3

Ручка

005.40.1117

1



4

Скоба

005.40.1118

1



5

Пружина

005.40.1114

1



6

Втулка опорная

005.40.1127

1



7

Пружина

005.40.1119

1







13





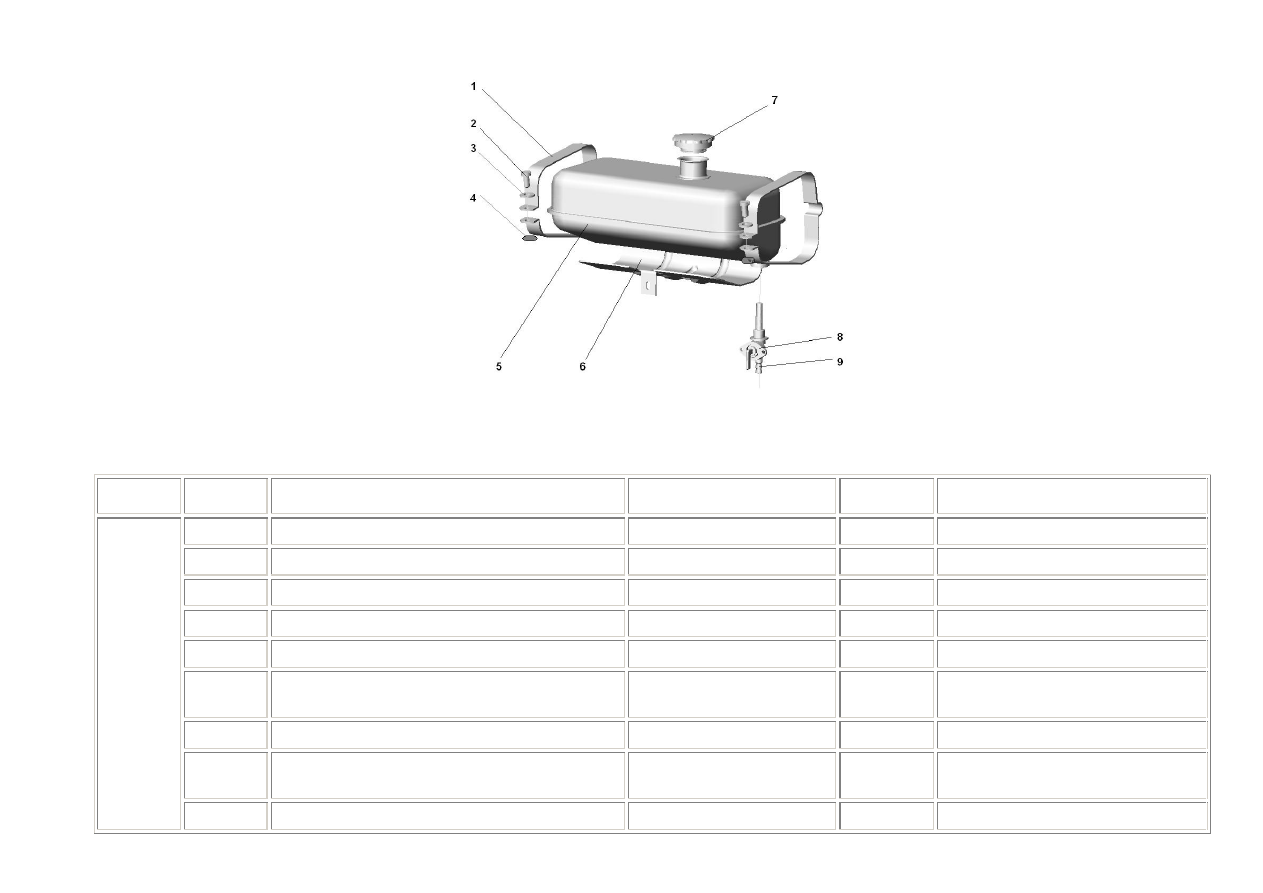

Рис.6



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

5

1

Хомут бака

005.40.2006

2



2

Винт АМ6-6g×35-34.48.016

ГОСТ 1491-80

2



3

Шайба А6.01.10.019

ГОСТ 11371-78

2



4

Гайка М6-6Н.5.016

ГОСТ 5915-70

2



5

Бак топливный

005.40.2300

1



6

Кронштейн крепления топливного
бака

005.40.2007

1



7

Пробка в сборе

005.15.0010

1



8

Кран топливный с уплотнением

М14×1,5

0181341047



1

Взаимозаменяем с
005.62.0130 и с

005.40.0930



9

Шланг топливный

005.40.1523-03

1





14





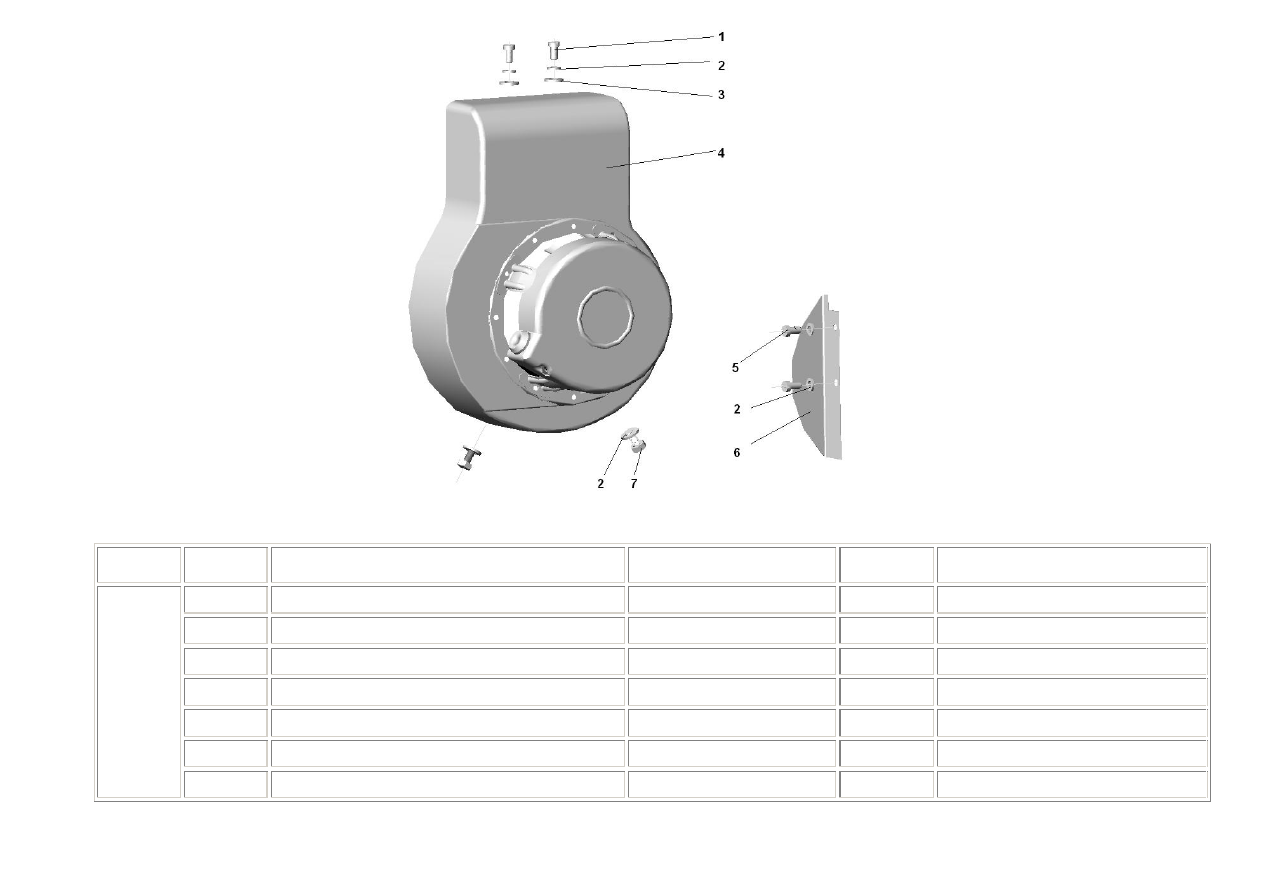

Рис.7



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

7

1

Винт АМ6-6g×12.48.016

ГОСТ 1491-80

2



2

Шайба 6.65Г.016

ГОСТ 6402-70

6



3

Шайба А6.01.10.019

ГОСТ 11371-78

2



4

Корпус вентилятора

005.40.1110

1



5

Винт АМ6-6g×10.48.016

ГОСТ 1491-80

2



6

Отражатель

005.40.0104

1



7

Болт М6-6g×16.58.016

ГОСТ 7798-70

2







15





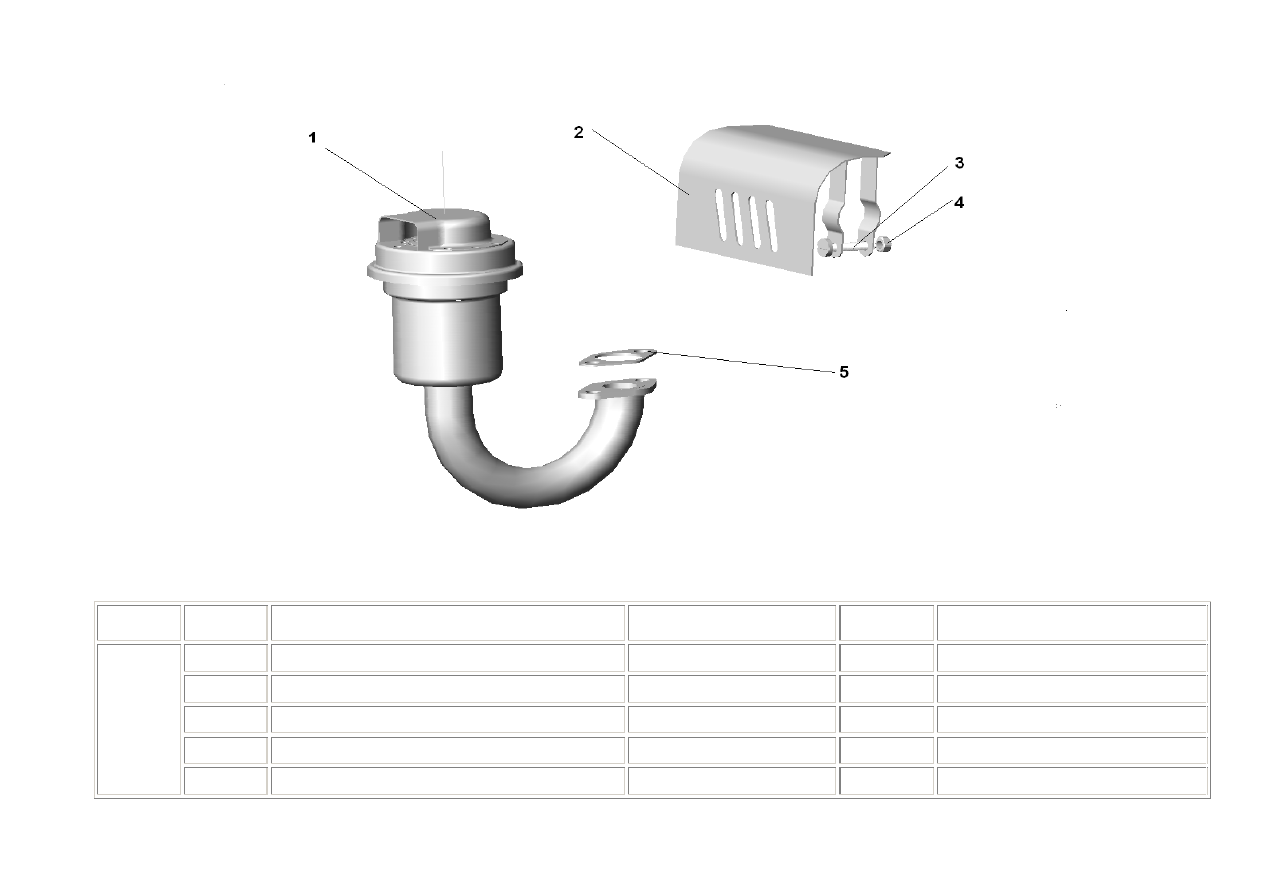

Рис.8



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

8

1

Глушитель в сборе

005.40.0770

1



2

Экран глушителя

005.40.2120

1



3

Винт АМ6-6g×35-34.48.016

ГОСТ 1491-80

1



4

Гайка М6-6Н.5.016

ГОСТ 5915-70

1



5

Прокладка глушителя

005.40.2016

1
