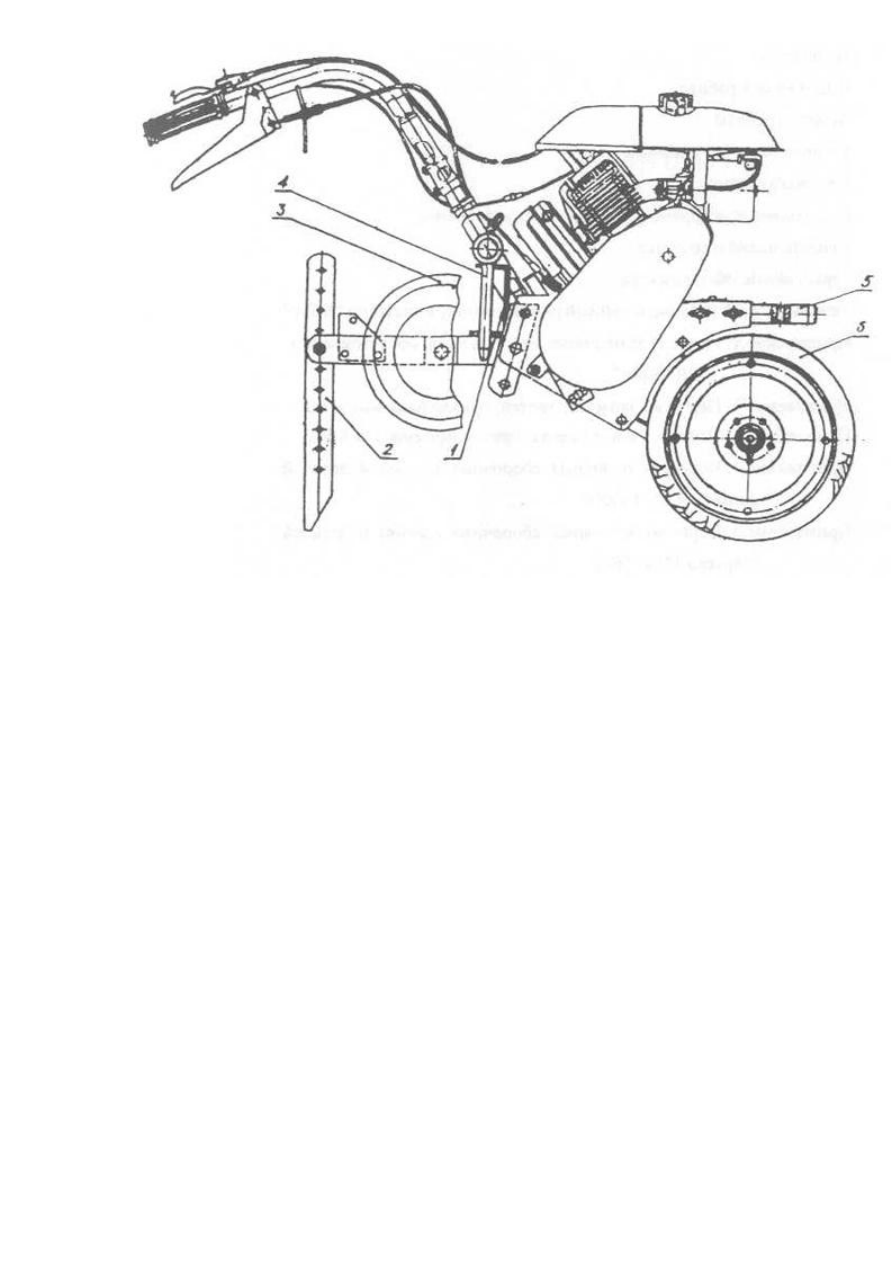

Рис. 14. Мотокультиватор Крот с установленными принадлежностями для

подсоединения навесных орудий

Порядок присоединения навесных орудий

Присоединение насосной установки производится на кронштейн 5 (рис. 14), привод
осуществляется через дополнительный клиновой ремень.
Присоединение тележки к подвеске 1 МК производится с помощью шкворня 4.
При эксплуатации тележки и насосной установки на место основных рабочих органов
(роторов) необходимо установить ведущие колеса 6 и закрепить с помощью осей и
фиксаторов, а транспортировочные колеса 3 снять или установить в верхнем
положении. Сошник 2 снять с опор.
Технические данные и правила эксплуатации отражены в руководстве на
соответствующие навесные орудия.
