Культиватор Кентавр МБ 1070Д. Руководство - часть 8



29

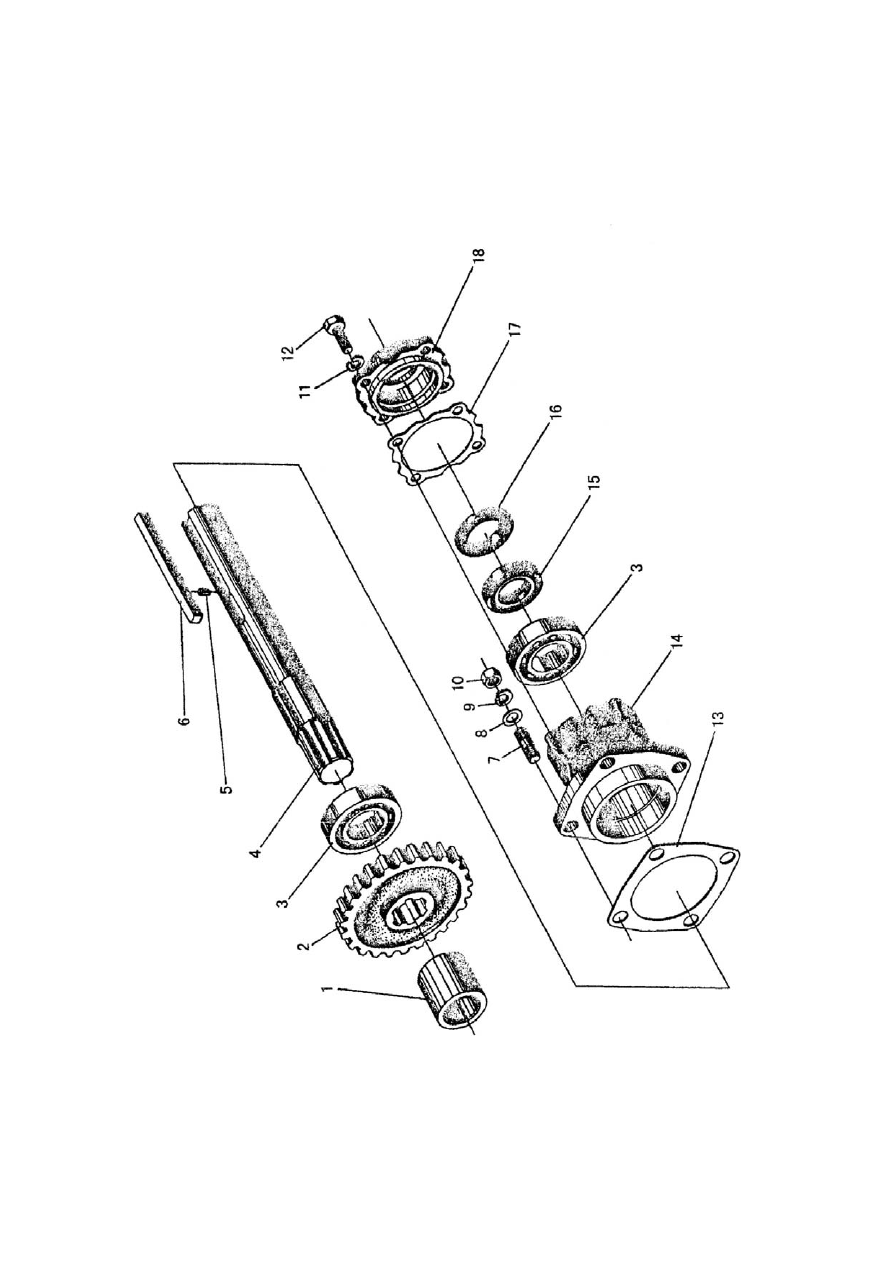

ОКОНЕЧНАЯ  ТРАНСМИССИЯ














































30

№

Номер запчасти

Название запчасти

Количество

1

81.37.130

Втулка

1

2

81.37.131

Большая шестерня оконечной трансмиссии

2

3

GВ/Т276-1994

Подшипник 208

4

4

81.37.132

Ось привода

2

5

GВ/Т898-1988

Шпилька В5х10

2

6

12.39.109

Шпонка

2

7

GВ/Т93-1987

Штифт АGМ 12-12x30

8

8



Композитная  шайба  12

8

9

GВ/Т93-1987

Гравер 12

8

10

GВ/Т6170-1986

Гайка М12

8

11

GВ/Т93-1987

Гравер 8

8

12

GВ/Т5783-1986

Болт М8х22

8

13

81.37.129

Прокладка

2

14

81.37.133

Гнездо подшипника

2

15

GВ/Т9877-1-1998

Сальник SD40хб2х12

2

16

GВ/Т9877-1-1988

Сальник W40х62х5

2

17

81.37.134

Прокладка

2

18

81.37.135

Гнездо сальника

1





















31

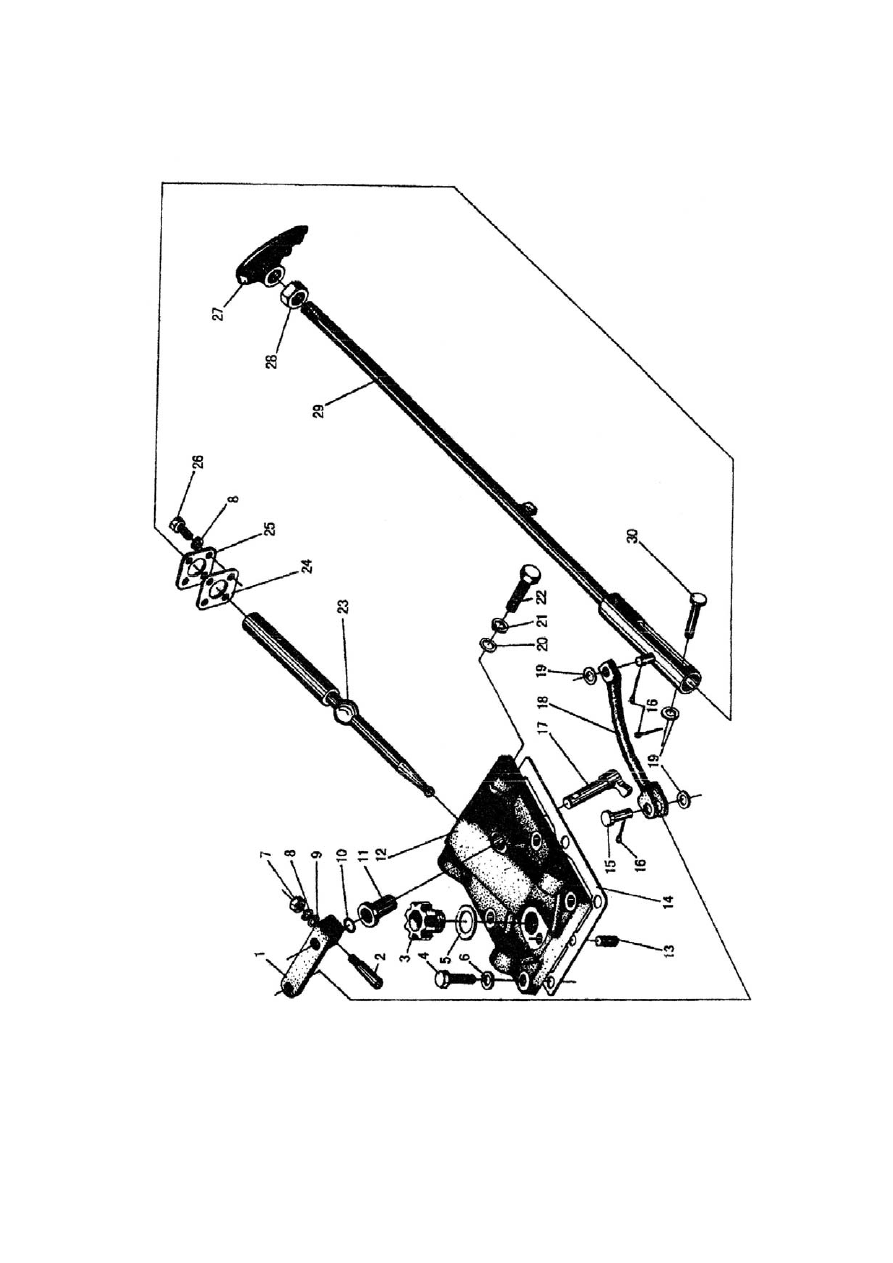

КРЫШКА  КОРОБКИ  ПЕРЕДАЧ














































32

№

Номер запчасти

Название запчасти

Количество

1

81.37.202

Кронштейн

1

2

GВ/Т3754

Шплинт

1

3

81.37.021

Заглушка отверстия для залива масла

1

4

GВ/Т5783-1986

Болт М 10x30

16

5

81.37.207

Шайба

16

6

GВ/Т93-1987

Гравер 10

1

7

GВ/Т6170-1986

Гайка  М6

1

8

GВ/Т93-1987

Гравер 6

1

9

GВ/Т97.1-1985

Шайба 6

1

10

ZBJ22 022-88

Уплотнительное кольцо 18001180

1

11

81.37.164

Втулка

1

12

81.37.201-1

Крышка коробки передач

1

13

GВ/Т97.1- 1985

Шплинт 8x20

6

14

81.37.164

Прокладка

1

15

GВ/Т882-1986

Полуось В8х26

18

16

GВ/Т91-1986

Шплинт 2.5x25

1

17

81.37.203-1

Сдвижная тяга трансмиссии

19

18

81.40.011-1

Рычаг трансмиссии

2

19

GВ/Т97.1-1985

Шайба 8

2

20

GВ/Т97.1-1985

Шайба 12

3

21

GВ/Т97.1-1985

Гравер 12

2

22

GВ/Т5783-1986

Болт М12х28

2

23

81.40.012

Основной рычаг переключения скорости

2

24

81.37.204

Регулировочная прокладка

2

25

81.37.205

Крышка

6

26

GВ/Т5783-1986

Болт М6х18

1

27

81.40.013-1

Рукоятка переключения скорости

2

28

GВ/Т6173- 1986

Гайка М14х1.5

2

29

81.40.013-1

Тяга переключения скорости

2

30

GВ/Т882-1986

Полуось

1
