Культиватор Кентавр МБ 1070Д. Руководство - часть 5



17

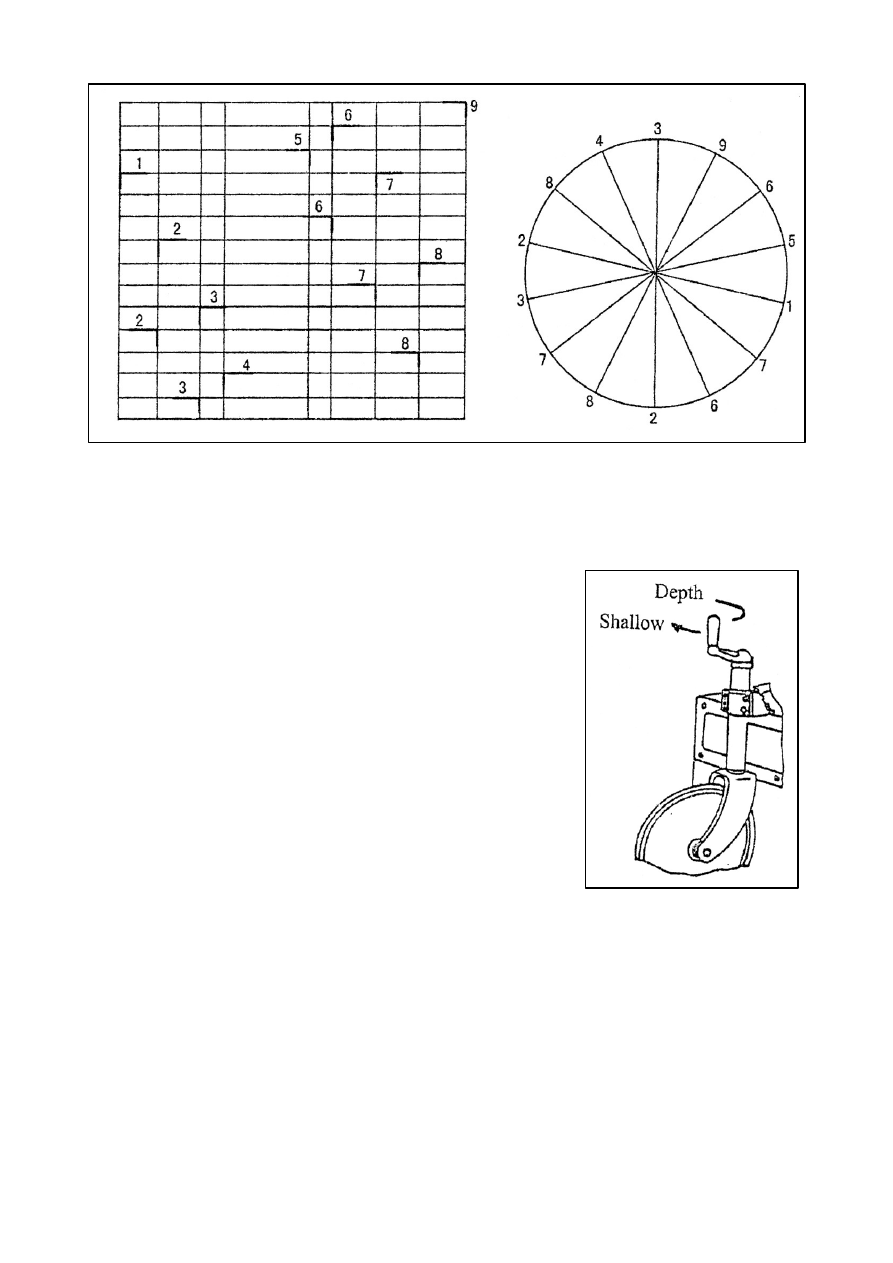

(Depth - большая глубина;
 Shallow - малая глубина)



Установка роторного культиватора



4. Регулировка роторного культиватора

А. Регулировка глубины культивирования

Регулировка  глубины  культивирования  осуществляется
посредством

заднего

колеса.

Для

получения

требующейся

глубины

культивирования

будет

регулироваться  высота  заднего  колеса.  Поскольку
роторный культиватор используется как на сухом, так и
на  мокром  поле,  потребуется  значительная  регулировка.
Если  не  удается  выставить  требующуюся  глубину
культивирования  методом,  указанным  выше,  можете
поднять штуцер заднего колеса.

В. Регулировка натяжения цепи

После    продолжительного  использования    культиватора
цепь  износится  и    растянется.  Поэтому,  цепь
необходимо  регулировать  своевременно.  В  противном
случае, цепь легко будет сломать.

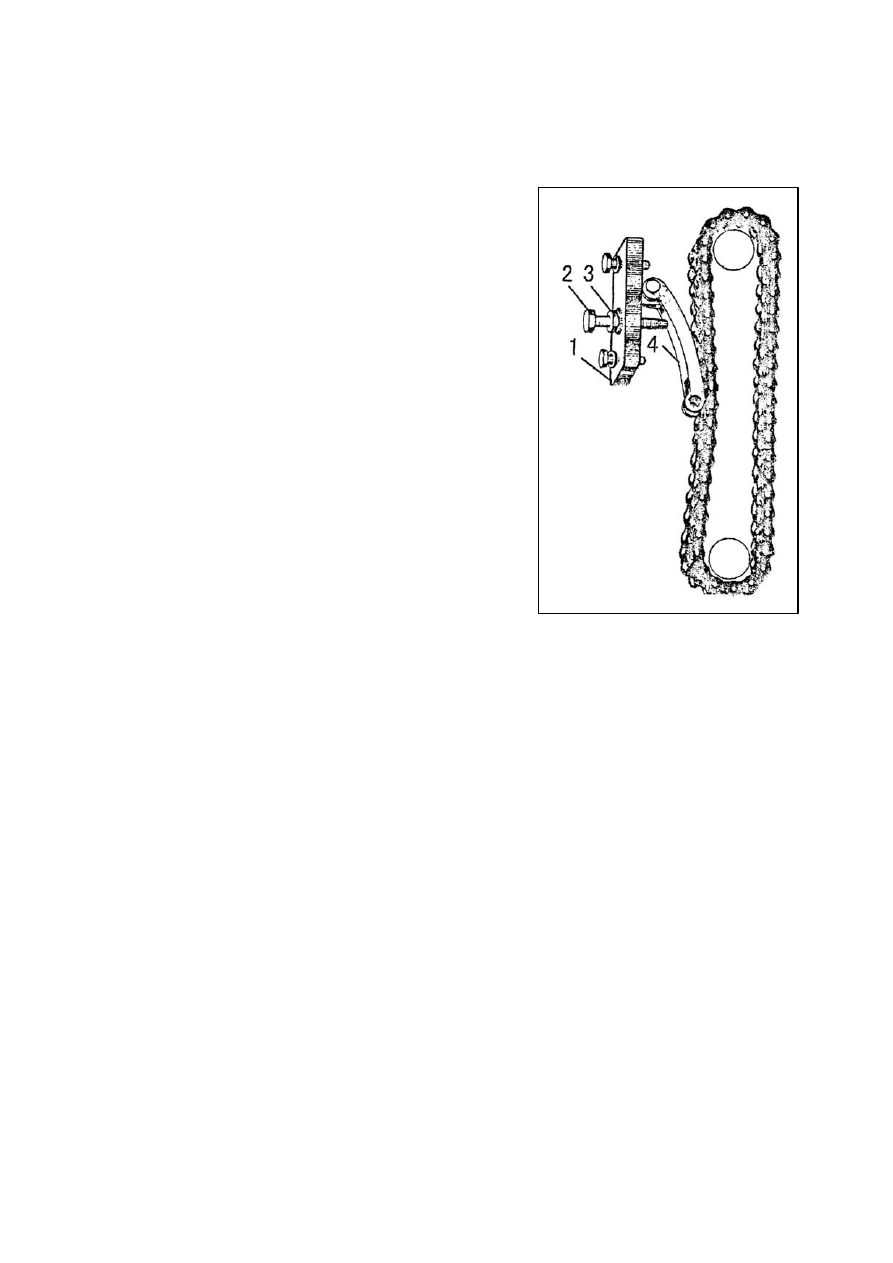

Способ регулировки:

Ослабьте гайку (3), вкручивайте винт (2) до тех пор, пока прижимная пластина хорошо не
натянет цепь, после чего зажмите гайку (3).

Если  для  вкручивания  винта  используется  гаечный  ключ,  винт  не  следует  вкручивать
слишком туго. В противном случае, цепь станет легко изнашиваемой.







18

5. Примечание

А. Обычно для роторного культивирования используется 1-я скорость. 2-я скорость может
использоваться в ходе прополки междурядий и для повторного культивирования мокрого
поля с целью повышения производительности.

В.

Сорняки,

намотавшиеся

на

полотна

культиватора  в  ходе  культивации,  приведут  к
повышенному  потребления  мощности  и  износу
деталей.  Чтобы  счистить  сорняки:  уменьшите  газ,
переведите  тормозную  рукоятку  сцепления  в
расцепленное

положение,

поворачивайте

разжимающую скобу до тех пор, пока мотоблок не
будет  переведен  в  нейтральное  положение,  после
чего снимите сорняки крючком.

С.  Если  в  ходе  культивационных  в  коробку
переключения  передач  культиватора  попали  грязь
или

вода,

незамедлительно  устраните

эти

проблему.  В  противном  случае  цепь  будет  легко
изнашиваемой.

D.  Мотоблоком  можно  работать  вдоль  поля  или  с
учетом формы поля. Во втором случае от края поля
необходимо  отступить  на  один  метр,  чтобы
сохранить  изначальную  форму  поля.  Роторный
культиватор необходимо поднять, в противном случае вал культиватора будет поврежден
при повороте.

На мотоблоке не следует ездить задним ходом по гребням и рвам.























(1) Прижимная
подставка
(2) Болт
(3) Гайка
(4) Прижимная



пластина



19

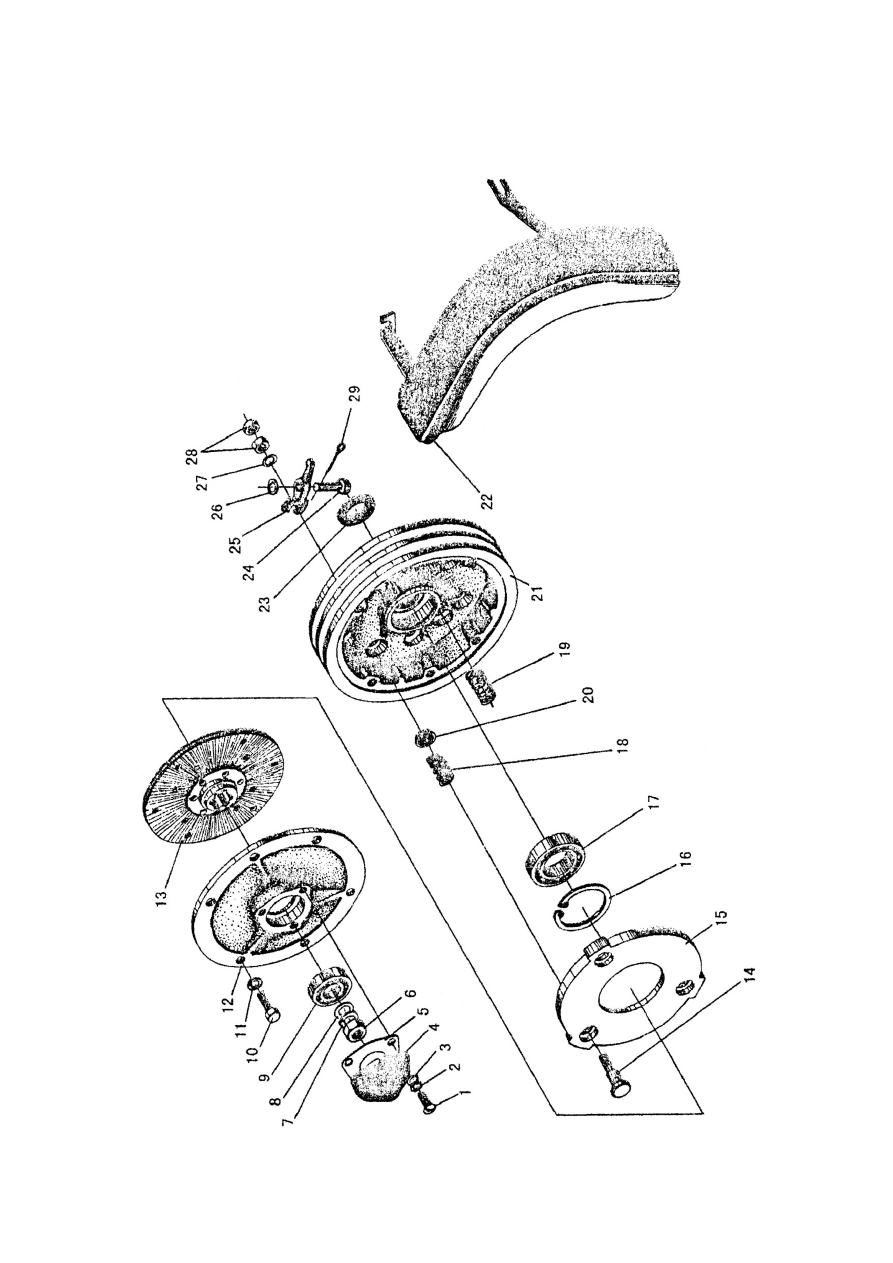

СЦЕПЛЕНИЕ

















































20

№

Номер запчасти

Название запчасти

Количество

1

GВ/Т67-1985

Винт М6х16

3

2

GВ/Т93-1987

Шайба 6

3

3

GВ/Т97.1- 1985

Гравер 6

3

4

12.21.103

Крышка подшипника

1

5

12.21.104

Прокладка

1

6

GВ/Т6170-1986

Гайка  М12

1

7

GВ/Т93-1987

Гравер М12

1

8

GВ/Т97.1-1985

Шайба М12

1

9

GВ/Т298-1989

Подшипник 60204

1

10

GВ/Т5783-1986

Болт М8х18

6

11

GВ/Т93-1987

Гравер 8

6

12

12.21.102

Торцевая крышка муфты сцепления

1

13

12.21.011

Фрикционный диск

1

14

12.21.111

Регулировочный болт

3

15

12.21.106

Ведущий диск

1

16

GВ/Т893.2-1986

Стопорное кольцо

1

17

GВ/Т278-1989

Подшипник 60106

1

18

81.21.110

Пружина

3

19

81.21.107

Пружина сцепления

6

20

12.31.012

Пылезащитное уплотнительное кольцо

3

21

81.21.101

Шкив

1

22

81.21.011

Защитный кожух

1

23

FJ145

Фетровая шайба

1

24

GВ/Т882-1986

Полуось В8х32

3

25

12.21.109

Расцепляющий рычаг

3

26

GВ/Т97.1-1985

Шайба 8

3

27

GВ/Т96-1985

Шайба 8

3

28

GВ/Т6170-1986

Гайка М8

6

29

GВ/Т91 - 1986

Шпилька

3
