Мотоблок Зубр JR-Q78, JR-Q79. Руководство - часть 7



25

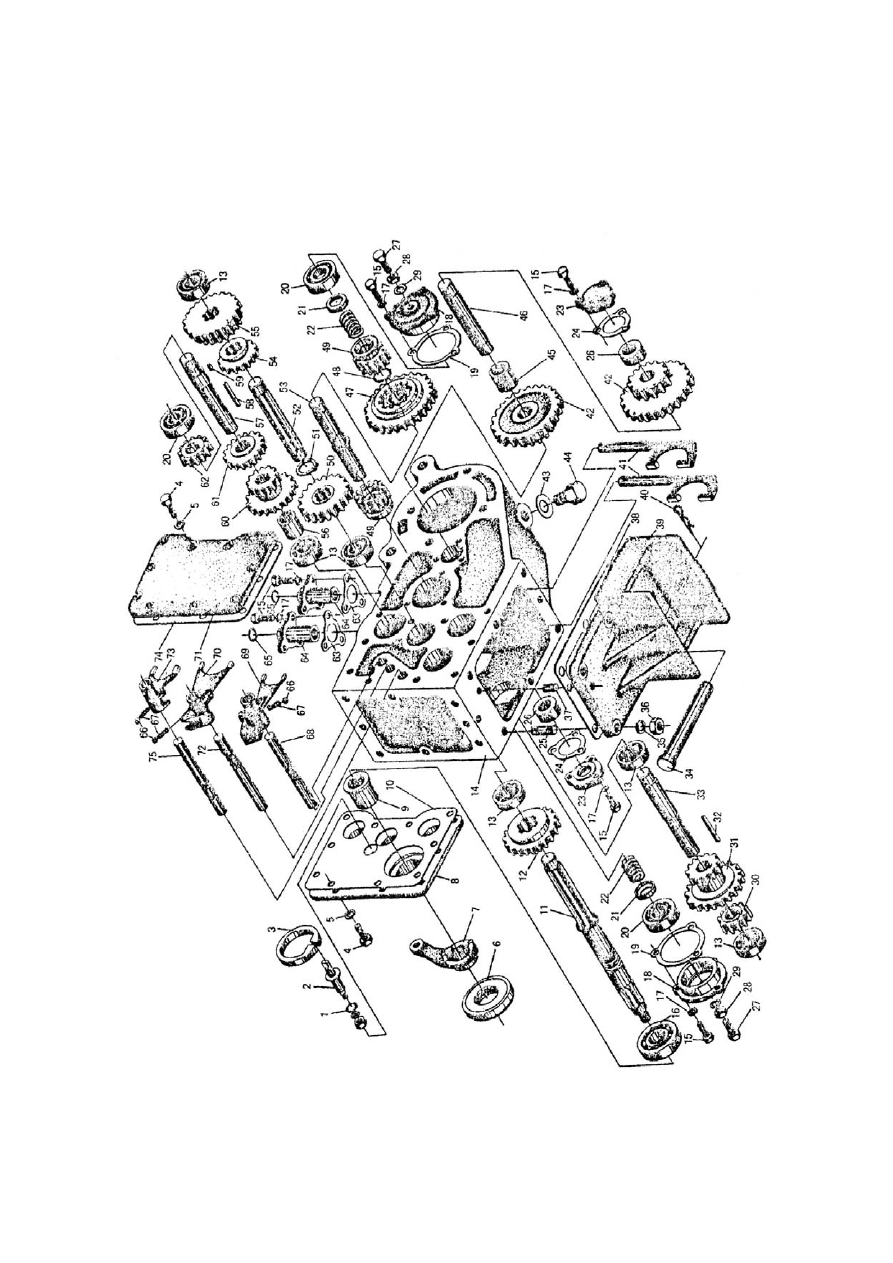

КОРОБКА  ПЕРЕДАЧ  ГЛАВНОГО  ПРИВОДА













26

№

Номер запчасти

Название запчасти

Количество

1

GВ3452.1-1992

Уплотнительное кольцо 16x24

1

2

81.37.144-1

Тормозной рычаг

1

3

81.37.160

Тормозное кольцо

1

4

GВ/Т5783-1986

Болт М8х22

16

5

GВ/Т93-1987

Шайба 8

16

6



Выжимной подшипник 68808

1

7

12.37.204-А

Рычаг муфты сцепления

1

8

81.37.110-1

Левая защитная пластина

1

9

81.37.147

Гнездо рычагаа муфты сцепления

1

10  81.37.109

Прокладка

1

11  81.37.105

Вал трансмиссии

1

12  81.37.107

Шестерня трансмиссии

1

13  GВ/Т276-1994

Подшипник 204

6

14  81.37.104

Корпус редуктора

1

15  GВ/Т5783-1986

Болт М6х18

18

16  GВ/Т276-1994

Подшипник 206

1

17  GВ/Т93-1987

Шайба 6

19

18  81.37.120

Направляющая крышка

2

19  81.37.124

Прокладка

3

20  GВ/Т276-1994

Подшипник 304

2

21  81.37.122

Гнездо направляющей пружины

2

22  81.37.162

Направляющая пружина

2

23  81.37.126-1

Торцевая крышка

2

24  81.37.128-1

Прокладка

2

25  GВ/Т899-1988

Штифт АGМ 12x30

6

26  GВ/Т276-1994

Подшипник

1

27  GВ/Т5783-1986

Болт М8х16

2

28  GВ/Т6170- 1986  Гайка М8

2

29  81.37.163

Шайба 8

2

30  81.37.108

Центральная шестерня   А трансмиссии

1

31  81.37.106

Центральная шестерня   В трансмиссии

1

32  ПВ/Т1096- 1979  Шпонка 6x25

1

33  81.37.103

Центральный вал трансмиссии

1

34  12.35.102

Тяговый стержень

1



27

№

Номер запчасти

Название запчасти

Количество

35  GВ/Т93-1987

Гравер 12

6

36  GВ/Т6170-1986

Гайка М12

6

37  GВ/Т119-1986

Штифт 8x20

2

38  81.35.144-1

Прокладка

1

39  81.35.145-2

Переходник

1

40  12.35.103

Шпилька

1

41  81.37.138

Управляющая вилка

2

42  81.37.123-1

Парная шестерня

2

43  12.37.146

Шайба масляной заглушки

1

44  GВ/Т5786-1986

Болт М16х1.5х18

1

45  81.37.165

Втулка

1

46  81.37.127

Промежуточный вал окончательной
трансмиссии

1

47  81.37.117

Промежуточная шестерня трансмиссии

1

48

GВ/Т895-1986

Стопорное кольцо 28

1

49

81.37.119

Управляющая шестерня

2

50

81.37.111

Тормозная шестерня

1

51

GВ/Т894-1986

Стопорное кольцо 25

1

52

81.37.113

Зубчатый вал

1

53

81.37.121

Управляющий вал

1

54

81.37.114

Шестерня 1-й и задней передачи

1

55

81.37.112

Шестерня 2-й и 3-й передачи

1

56

81.37.116

Втулка

1

57

81.37.118

Промежуточный вал

1

58

GВ/ТЮ96-1979

Шпонка 6x46

1

59

GВ/Т1096-1979

Шпонка 6х12

1

60

81.37.115

Первая парная шестерня

1

61

81.37.140

Вторая парная шестерня

1

62

81.37.139

Третья шестерня

1

63

81.37.136

Прокладка

2

64

81.37.137-1

Направляющая втулка

2

65

GВ/Т3452.1-1992  Уплотнительное кольцо 18x24

4

66

GВ/Т308-1989

Стальной шарик S ф 8 TV

3

67

12.37.106

Пружина направляющей вилки

3



28

№

Номер запчасти

Название запчасти

Количество

68

81.37.148-1

Вал направляющей вилки 1-й и задней передачи

1

69

81.37.143-2

Направляющая вилка 2-й и задней передачи

1

70

81.37.142-2

Направляющая вилка 2-й и 3-й передачи

1

71

81.37.101

Правая защитная пластина

2

72

81.37.149-1

Вал направляющей вилки 2-й и 3-й передачи

2

73

81.37.141-1

Направляющая вилка трансмиссии

1

74

81.37.102

Прокладка

1

75

81.37.150-1

Вал направляющей вилки трансмиссии

1
