Двигатель R175А, R175АN, R180, R180N. Руководство - часть 9



75

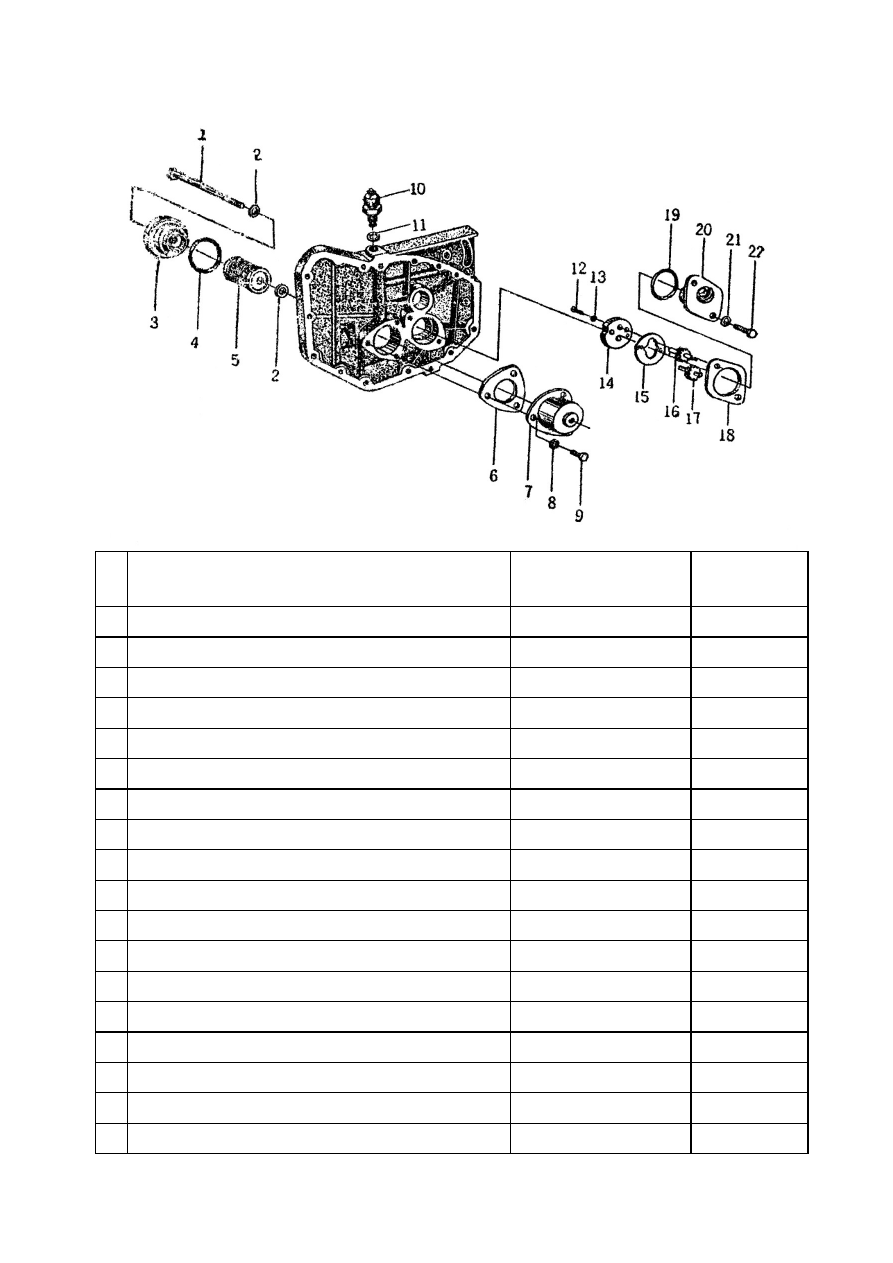

11. СИСТЕМА СМАЗКИ



№

Наименование детали

Номер детали

Количество

1  Шестигранный болт

GВ5783-86-М8х75

1

2  Уплотнительное кольцо 11 х 1.9

R180-09306

2

3  Корпус масляного фильтра

R180-09301

1

4  Уплотнительное кольцо 50x3.1

GВ1235-76

1

5  Масляная кассета

R180-093Ю

1

6  Шайба

R180-09302

1

7  Стакан и гнездо масляного фильтра

R180-09303/4

1

8  Гравер

GВ93-87 6

3

9  Болт

GВ29-76-М6х16

3

10  Шайба датчика масла

R180(R175А)-09203

1

11  Датчик масла

R180(R175А)-09200

1

12  Болт

ОВ65-85-М5х16

2

13  Гравер

ОВ859-87 5

2

14  Крышка масляного насоса

R180(R175)-09101

1

15  Уплотнитель крышки масляного насоса

R180(R175)-09107

1

16  Ведущая шестерня масляного насоса

R180(R175)-09102

1

17  Ведомая шестерня масляного насоса

R180(R175)-09104

1

18  Уплотнитель масляного насоса

R180(R175)-09105

1



76

№

Наименование детали

Номер детали

Количество

19  Уплотнительное кольцо

R180(R175)-09106

1

20  Корпус масляного насоса

R180(R175)-09103

1

21  Гравер

GВ97.1-85-6-140НV

2

22  Шестигранный болт

GВ5783-86-М6х16

2





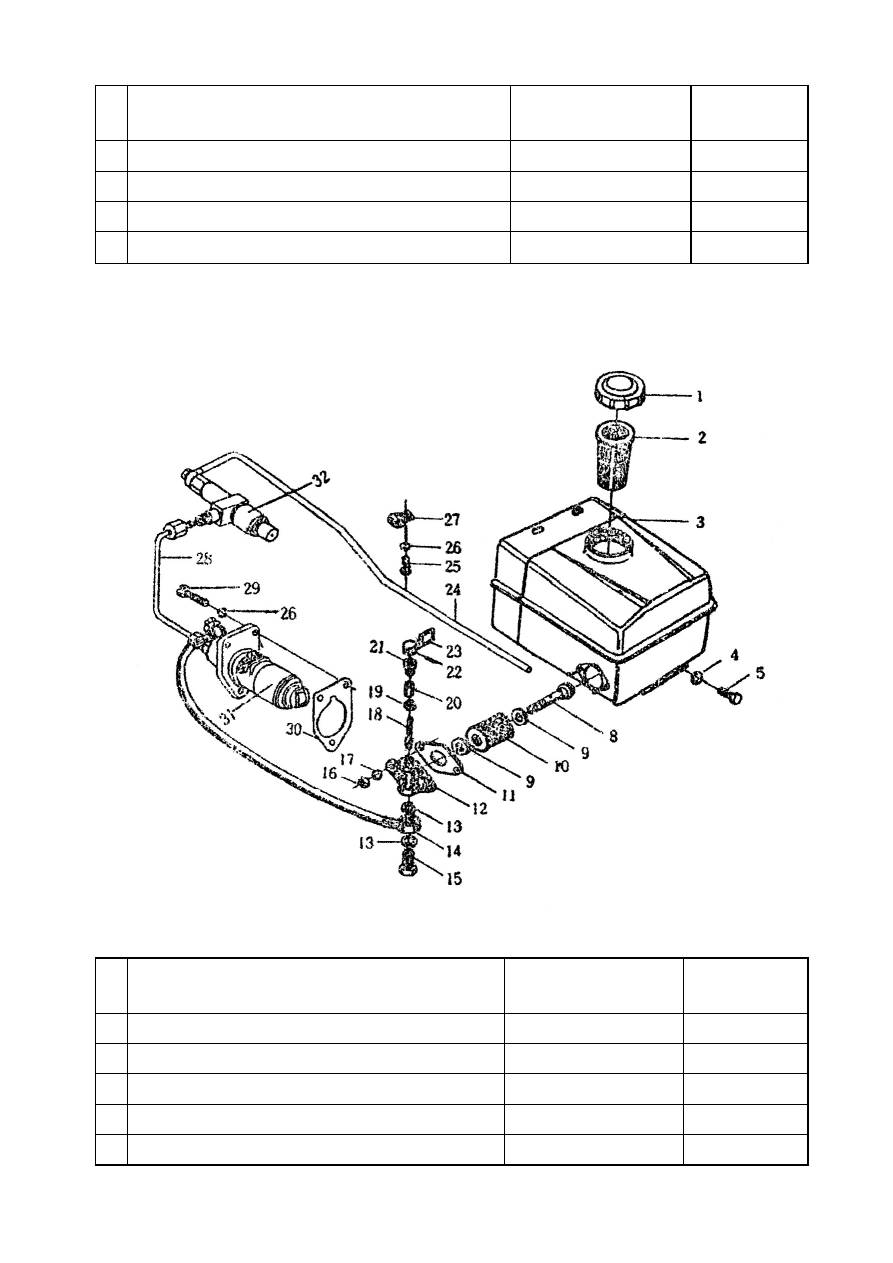

12. ТОПЛИВНАЯ СИСТЕМА








№

Наименование детали

Номер детали

Количество

1  Крышка топливного бака

R180(R175А)-10100

1

2  Сетка топливного фильтра

R180(R175А)-10700

1

3  Топливный бак

R180-1200

1

4  Гравер

GВ91.7-85-8-140НV

2

5  Шестигранный болт

GВ5783-86-М8х16

2



77

№

Наименование детали

Номер детали

Количество

6  Шайба

R180(R175А)-10002

1

7  Шестигранный болт

GВ5783-86-М10х12

1

8  Шестигранный болт

R180(R175А)-10301

1

9  Уплотнительное кольцо

R180(R175А)-10308

1

10  Топливная кассета

R180(R175А)-10330

1

11  Шайба

R180(R175А)-10003

1

12  Топливный кран

R180(R175А)-10307

1

13  Шайба

R180(R175А)-10311

2

14  Топливопровод

R1 80- 10400

1

15  Болт

R180(R175А)-10309

1

16  Гайка

GВ6170-86-М6

2

17  Шайба

GВ97.1-85-6-140НV

2

18  Рычаг крана

R180(R175)-10303

1

19  Уплотнительное кольцо

R180(R175)-40302

1

20  Вкладыш

R180(R175)-10304

1

21  Зажимная гайка

R180(R175)-10305

1

22  Шпилька

GВ117-86А

2

х18

1

23  Рукоятка крана

R180(R175)-10306

1

24  Труба отвода топлива

_ R180(R175)-10600

1

25  Шестигранный болт

GВ5788-86-М8х12

1

26  Шайба

GВ93-87 8

4

27  Хомут трубы отвода топлива

R180(R175A)-10001

1

28  Топливопровод высокого давления

R180(R175A)-40500

1

29  Болт Шх25

GВ29-76МВх25

3

30  Регулировочная шайба

R180(R175)-10004

по

необходимости
















78

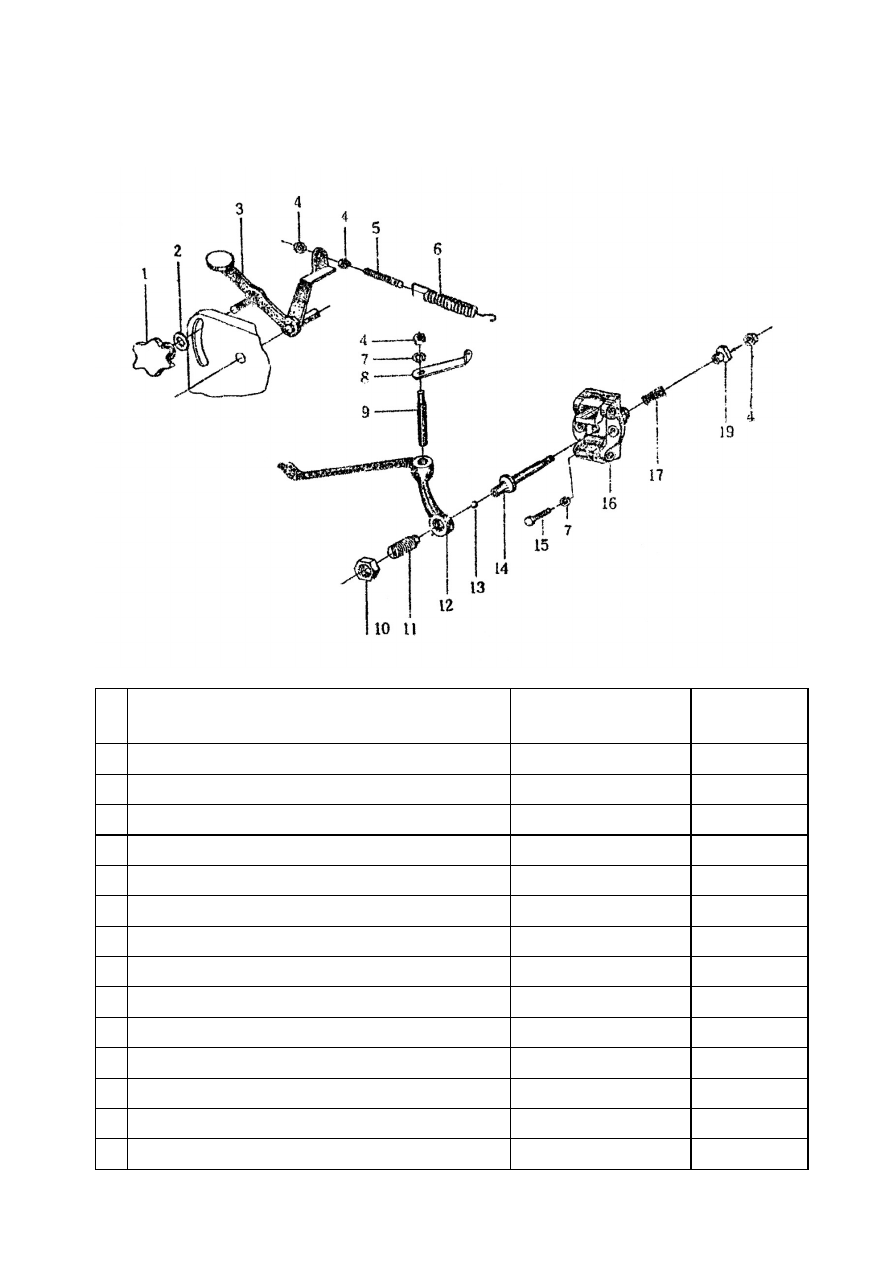

13. УПРАВЛЯЮЩЕЕ УСТРОЙСТВО









№

Наименование детали

Номер детали

Количество

1  Ручка регулятора оборотов двигателя

R180(R175)-11102

1

2  Шайба

97.1-85-8-140HV

1

3  Рычаг регулятора оборотов двигателя

R180(R175)-11110

1

4  Гайка

GВ6170-86-М6

4

5  Регулировочный винт

R180(R175)-11104

1

6  Пружина регулятора

R180(R175)-11001

1

7  Гравер

GВ93-87 6

3

8  Рычаг управления

R180(R175)-11203

1

9  Вал направляющей вилки

R180(R175)-11202

1

10  Специальная гайка М12 х 1.25

GВ808-76

1

11  Регулировочный болт

R180(R175)-11204

1

12  Наклонная направляющая вилка

R180(R175)-11204

1

13  Стальной шарик

GВ308-77

1

14  Вал регулятора 5/16"

R180(R175)-11311

1
