Двигатель R175А, R175АN, R180, R180N. Руководство - часть 6



63

го масла
а. Поршень и гильза цилиндра износились

Проверьте, замерьте и замените

b. Износилась направляющая клапана

Замените

с.  Поршневые  кольца  заклинились  или
износились

Прочистьте или замените

3.  Уплотнитель

всасывающей

трубы

повредился или шайба всасывающей трубы
не плоская, что приводит к разбрызгиванию
масла из впускного отверстия

Замените или отрегулируйте


ЧАСТЬ 2 – КАТАЛОГ ДЕТАЛЕЙ


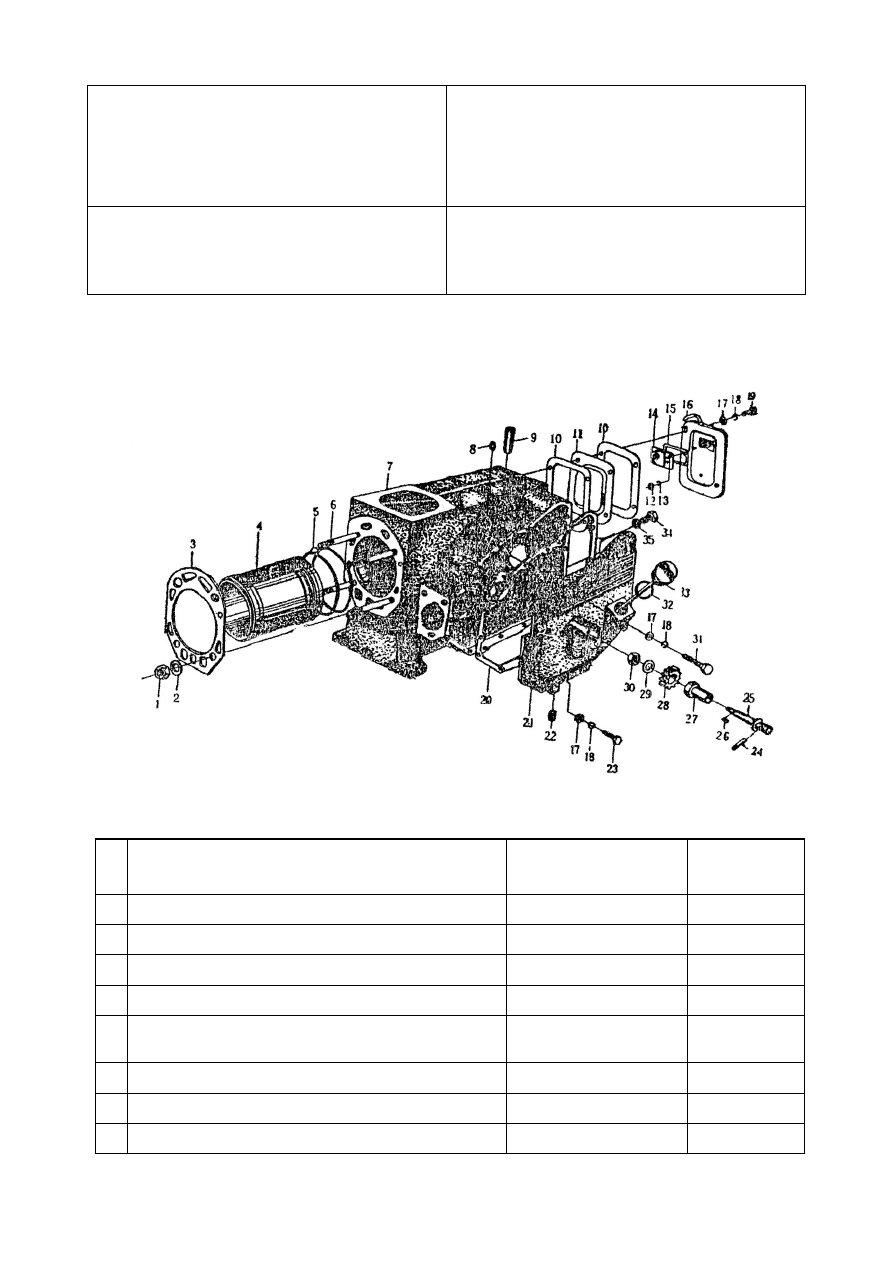

1.  БЛОК ЦИЛИНДРА В СБОРЕ








№

Наименование детали

Номер детали

Количество

1  Гайка головки цилиндра

R180(175)-01001

4

2  Гравер

GВ97.1-85-12-140Н

4

3  Прокладка головки цилиндра

R180-01003

1

4  Гильза цилиндра

R180-01005

1

5  Гидравлический уплотнитель гильзы цилиндра

R180-01006

2

6  Штифт головки цилиндра

R180-01002

4

7  Блок цилиндра

R180-01004

1

8  Заглушка отверстия заправки масла

R180-03022

1



64

№

Наименование детали

Номер детали

Количество

9  Вкладыш вала направляющего рычага

R180-01009

1

10  Уплотнитель задней крышки

R180(R175)-01008

2

11  Предохранительная прокладка

R175А-01102

1

12  Гайка

Ga6170-86-М5

2

13  Шайба

GВ93-87 5

2

14  Клапанная коробка

R180-01220

1

15  Уплотнитель

R180-01208

1

16  Крышка клапанной коробки

R175-01220

1

17  Шайба

GВ97.1-85-6-140НV

16

18  Гравер

GВ93-87 6

19

19  Болт

GВ5783-86-М6х16

4

20  Уплотнитель коробки передач

R180-01011

1

21  Коробка передач

R180-01201

1

22  Заглушка коробки передач

R180-01207

2

23  Болт

GВ5783-86-М6х20

9

24  Шплинт

GВ119-86D8x28

1

25  Запускающий вал

R180(R175)-01205

1

26  Шпонка С5х10

GВ1096-79

1

27  Вкладыш запускающего вала

R180(R175)-01204

1

28  Ведущая запускающая шестерня

R180(R175)-01202

1

29  Шайба

GВ97.1-85-8-140НV

1

30  Гайка

GВ6170-86-МВ

1

31  Болт

GВ5783-86-М6х35

3

32  Шайба масляного щупа

R180(R175)-01203

1

33  Щуп масла

R180-01201

1

34  Заглушка отверстия для слива масла

R180-0 10 12

1

35  Гравер

R180-01013

1













65

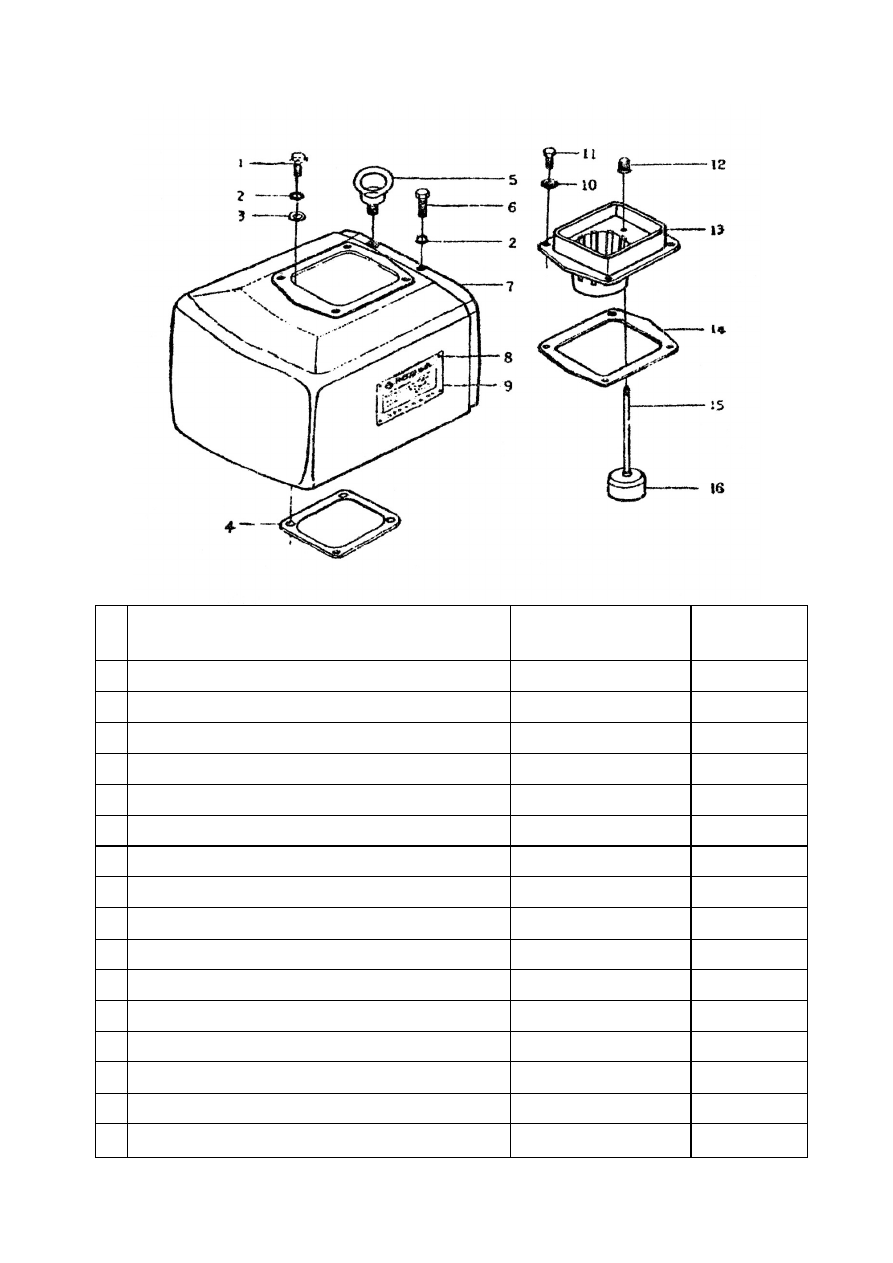

2.  БАЧОК ОХЛАДИТЕЛЯ В СБОРЕ



№

Наименование детали

Номер детали

Количество

1  Болт

GВ5783-86-М8х25

1

2  Гравер

GВ93-87 8

5

3  Шайба

GВ97.1-85-8-140НV

4

4  Уплотнитель радиатора

R180(R175)-02002

1

5  Гайка М10 с подъемной петлей

GВ825-76

1

6  Болт

GВ5783-86-М6х16

1

7  Бачок

R180(R175А)-02003

1

8  Заклепка

GB827-86-2x6

4

9  Табличка с названием

R180-02001

1

10  Шайба

GВ97.1-85-6-140НV

4

11  Болт

GВ5783-86-М6х16

1

12  Индикатор поплавка

R180(R175)-02006

1

13  Воронка

R180(R175)-02005

1

14  Уплотнитель воронки

R180(R175)-02004

1

15  Стержень поплавка

R180(R175)-02007

1

16  Поплавок

R180(R175)-02008

1



66

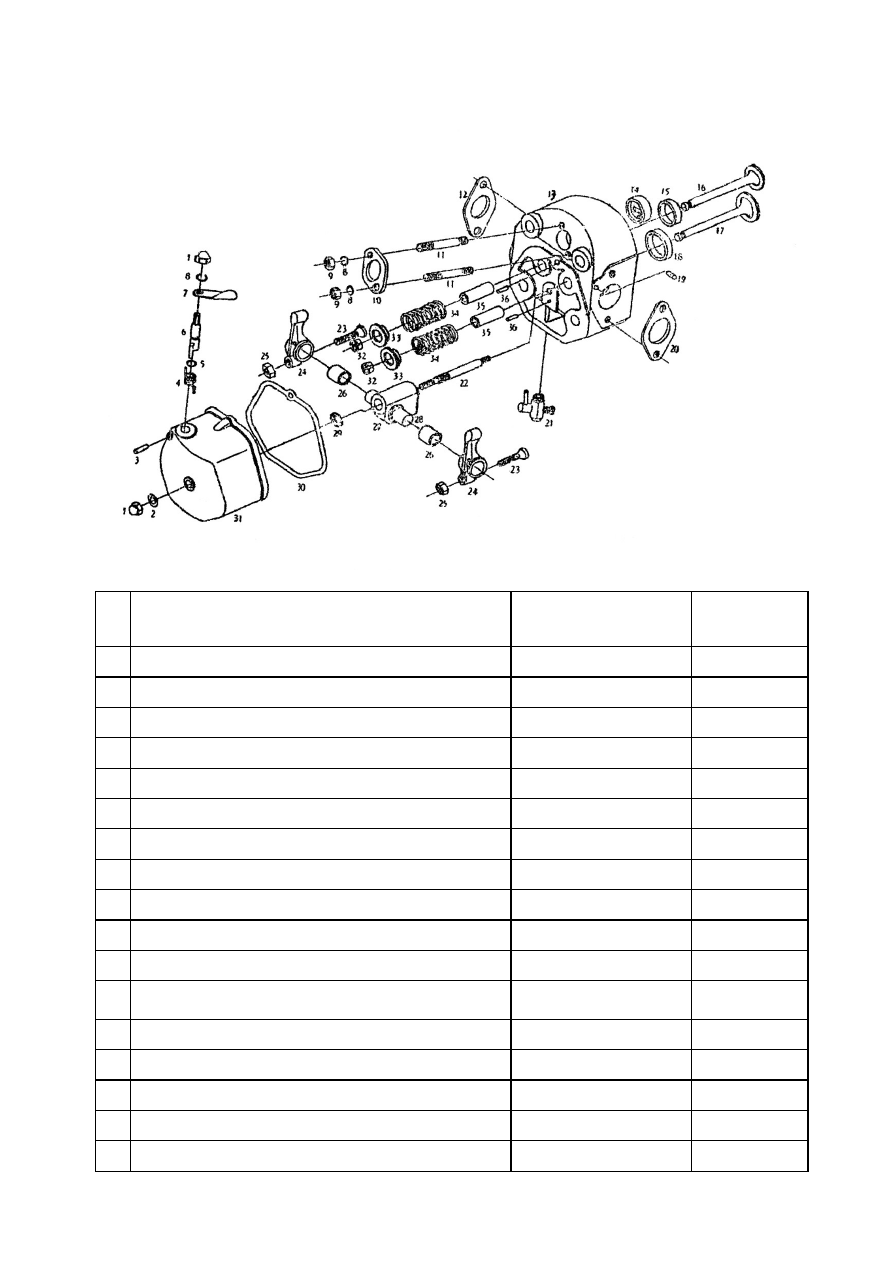

3.  ГОЛОВКА ЦИЛИНДРА В СБОРЕ







№

Наименование детали

Номер детали

Количество

1  Гайка М8

GВ923-76

2

2  Гравер

GВ848-85-8-140НV

1

3  Шплинт

GВ119-86B3x20

1

4  Пружина вала декомпрессии

R180(R170)-03203

1

5  Уплотнительное кольцо 10x1.9

НG4-333-66

1

6  Вал декомпрессии

R180(R175)-03202

1

7  Рычаг декомпрессии

R180(R175)-03204

1

8  Гравер

GВ93-87-М8

3

9  Гайка

GВ6170-86-М8

2

10  Прижимная планка инжектора

R180(R175)-03007

1

11  Штифт АМ8х55

GВ900-76

2

12  Прокладка выхлопной трубы

R180-03018

1

13  Головка цилиндра

R180-03302

1

14  Вкладыш камеры сгорания

R180-03014

1

15  Гнездо выпускного клапана

R180-03303

1

16  Выпускной клапан

R180-03003

1

17  Впускной клапан

R180-03004

1
