I Цродкладывают «подушки» (старые ватники и т. п.), а если

трос стальной, то борт защищают в нескольких местах

обрезками досок.

Брагой можно пользоваться и при вытаскивании ка-

тера на берег с помощью автомобиля или трактора.

Задрайки люков

Если для люков ахтерпика ставят наружные задрайки,

то для световых люков каюты и форлюка нужны вну-

тренние крепления, служащие одновременно и запорами.

Обычно для этой цели применяются винты с гайками-

барашками. В зависимости от конструкции люка винты

могут быть короткими и крепиться к комингсу или длин-

ными с креплением к специальной перекладине.

Задрайка, показанная на рис. 53, а, годится только

|В качестве запора. При высоких комингсах световых лю-

ков удобны откидные задрайки (рис. 53, б), они выдержи-

вают значительную нагрузку (например, если на приот-

крытый люк наступить ногой).

Лучший материал для изготовления задрайки — ла-

!тунь или бронза. Стальные задрайки необходимо хроми-

ровать.

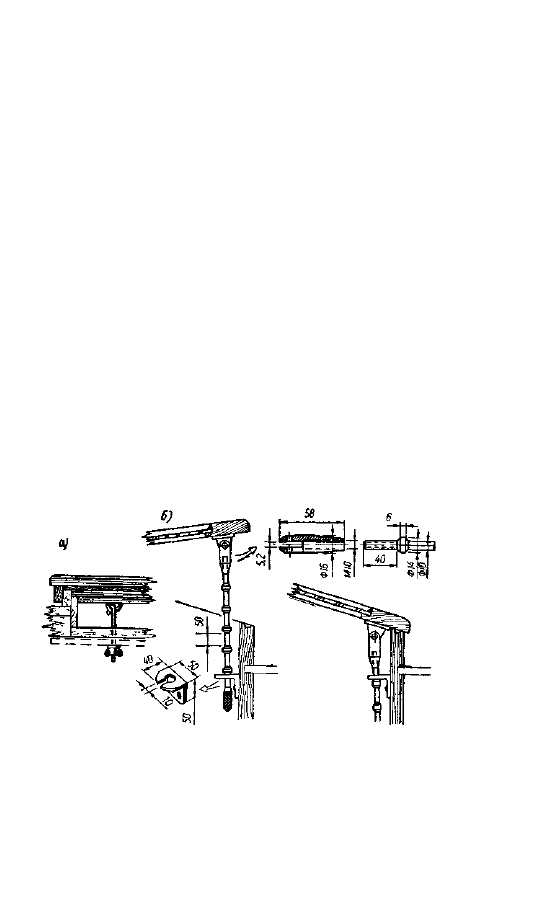

Рис. 53. Задрайки люков: а — задрайка с винтом на барашках;

6 — задрайка с фиксированным положением крышки люка

64

57

65

Рис. 54. Резиновые подушки

Крепление футштоков и отпорных крюков

Футштоки, весла и отпорные крюки в плавании хра-

нятся на палубе, на крыше рубки или внутри на бортах

лодки. Если их не закрепить, то они могут оказаться за

бортом или под ногами. Но крепить их надо так, чтобы

можно было ими быстро воспользоваться. По диаметру*

древка надо вырезать из толстой резины подушки

(рис. 54) и закрепить их на палубе (по две на каждый

футшток, крюк) при помощи шурупов. Древко должно

туго входить в «зев» подушек.

66

Крепление крюка к вантам

На парусной яхте отпорный крюк можно прикреплять

по-походному к вантам (рис. 55). К ванте привязывают

петлю из тонкого шнура, а еще лучше — из резинового

жгута, который плотнее притягивает крюк. Для другого

конца древка нужно сделать скобу из миллиметровой

пластинки пружинной стали или латуни и закрепить

ее к ванте с помощью мягкой проволочки. Разумеется,

пружинная скобка должна удерживать крюк при крене

и качке.

Советуем также к отпорному крюку привязать тонкий

линь длиной 2—3 м, так будет меньше шансов упустить

его из рук.

58

г

Рис. 55. Способ

крепления крюка

к вантам

Рис. 56. Отпорный крюк

с карабином

Отпорный крюк с карабином 67

Эти устройства (рис. 56) удобны при швартовке. Ка-

рабин, состоящий из гака 5, защелки 4 и линя 3, крепят

с помощью полоза 1 к отпорному крюку. Зацепившись

гаком за рым или другой предмет, достаточно потянуть

за линь — и защелка соскочит с полоза. Карабин при этом

отделяется от древка 2 отпорного крюка. Теперь, выби-

рая или потравливая линь, можно поставить судно в нуж-

ное место. Подобные отпорные крюки широко приме-

няются яхтсменами за рубежом.

Усовершенствованный футшток

Чтобы отталкиваться футштоком при снятии с мели,

как шестом, советуем насадить на него латунный (или

из нержавеющей стали) наконечник (рис. 57). Благодаря

этому, во-первых, футшток никогда не расщепится,

с какого бы грунта вы не снимались, а во-вторых, легче

уйдет под воду. Вес наконечника следует подобрать с та-

ким расчетом, чтобы футшток плавал стоя и часть его

150

260

Рис. 57. Усовершенствованный футшток

S9

68

длиной около метра выступала над поверхностью. В этом

случае вы всегда увидите его на воде и не утеряете, если

он окажется за бортом.

Советуем нанести на футшток метку осадки судна или

предельной глубины, на которой допускается его плава-

ние, а также отметки (цифрами) глубин через каждый

метр. Чередование белого и красного (лучше оранжевого)

цветов окраски целесообразно сделать через каждые

25 см.

Футшток, показанный на рисунке, весит 5 кгс при

весе латунного наконечника 1,9 кгс.

69

Складная уключина

Обыкновенные уключины для небольшого тузика не-

удобны тем, что при подъеме шлюпки на яхту их нужно

вынимать. Если привязать уключины шнуром, то при

подъеме тузика они цепляются за леера. Складная уклю-

чина (рис. 58) лишена этих недостатков; при подъеме и

укладке тузика ее откидывают к борту и закрепляют сто-

пором из резинового жгута.

70

Замок для весел

С помощью этого несложного приспособления

(рис. 59) можно хранить весла в лодке.В поперечной банке /

делают щель, в которую закладывают скобу, согнутую из

Рис. 58. Складная
уключина

Рис. 59. Замок для весел
