57. Пневматика вспомогательных и контрольных приборов.

57.1.Стеклоочиститель

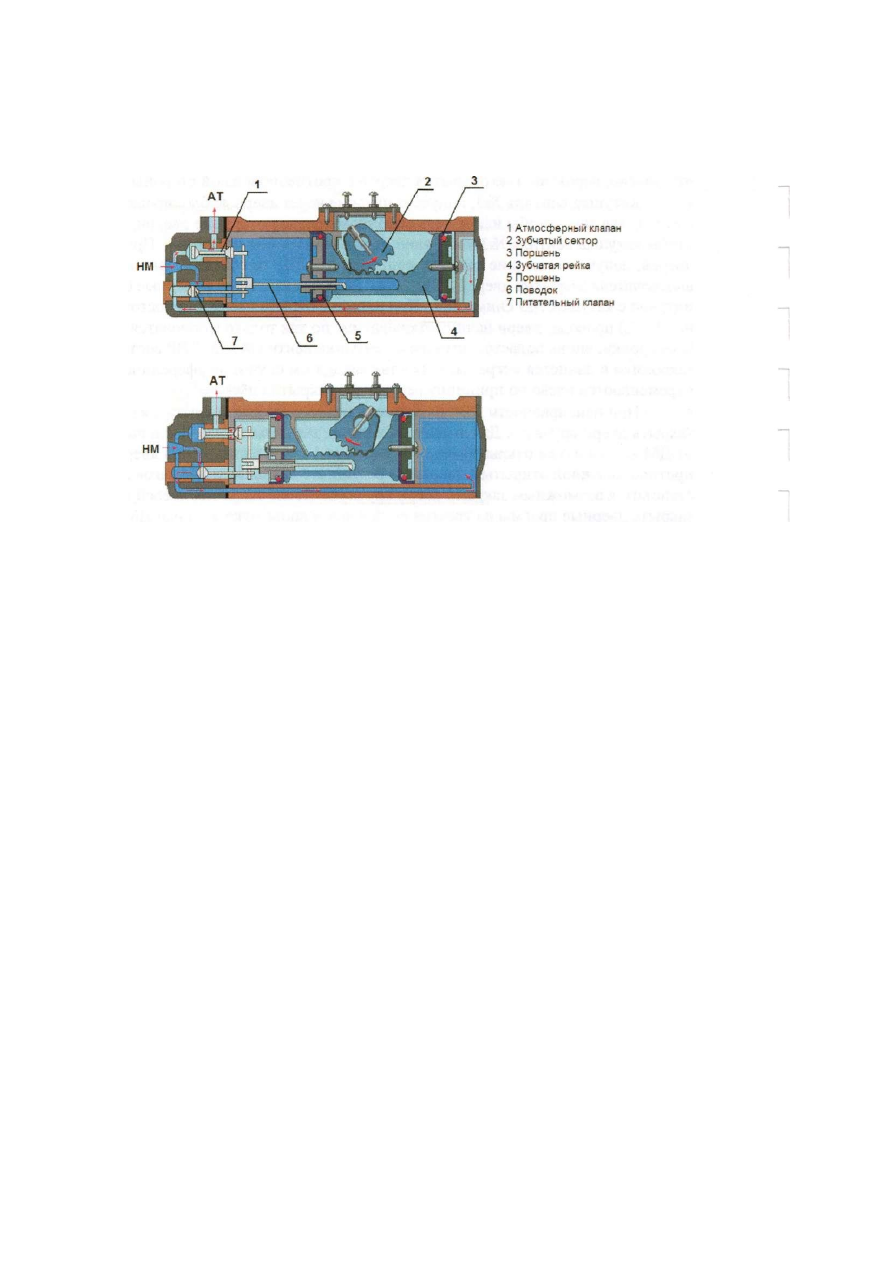

Рис.73. Работа стеклоочистителя

Конструкцией предусмотрена установка стеклоочистителей на лобовых стеклах кабины
машиниста и предназначены для очистки лобовых стекол от атмосферных осадков с
целью улучшения обзора впереди расположенного пути с рабочего места машиниста
(помощника машиниста) при неблагоприятных атмосферных условиях.
Обеспечиваются сжатым воздухом НМ через двухходовой разобщительный кран,
находящийся в кабине машиниста, и регулятора скорости движения щеток с клапанами
игольчатого типа, которые выполнены на самих стеклоочистителях.

57.2. Устройство

Каждый стеклоочиститель представляет собой корпус, внутри которого образован

цилиндр. Внутри цилиндра размещаются два поршня 5, связанные друг с другом зубчатой
рейкой. В зацеплении с зубьями рейки находится зубчатый сектор 2, на оси которого
располагается рычаг с обрезиненной щеткой, а также рукояткой ручного привода щетки.
Над зубчатым сектором в корпус ввернуты два регулировочных винта с контргайками, с
помощью которых можно частично изменять угол поворота сектора, а, следовательно, и
рычага со щеткой. По номам эксплуатации угол поворота щетки от вертикали должен
быть в пределах +-55+-5 градусов.
В левой части корпуса стеклоочистителя образован клапанный механизм, включающий в
себя два атмосферных клапана 1 (сверху) и два питательных клапана7(снизу). Клапаны
связаны вертикальным стержнем с поводком, который имеет загиб и входит в зацепление
с вырезом в зубчатой рейке поршней.

57.3.Работа

Принцип работы стеклоочистителя состоит в том, что сжатый воздух НМ через

питающие клапаны попеременно заполняют камеру слева или справа от поршней, двигая
при этом их то в одну, то в другую сторону. В то же время противоположная камера от
камеры подачи сжатого воздуха через атмосферные клапаны сообщается с атмосферой.
Однако переключение клапанного механизма с одного режима на другой происходит

99

только при крайних положениях поршней от взаимодействия загиба поводка с гранями
выреза зубчатой рейки.

57.4. Неисправности

1. плохая притирка обрезиненной части щетки к стеклу;

2. засорение игольчатых клапанов в регуляторах скорости движения щеток;
3. излом поводка клапанного механизма;
4. неплотная посадка клапанов на седле.

58. Звуковой сигнал «Тайфун»

Предназначен для подачи звукового сигнала в необходимых случаях, оговоренных ПТЭ.

3

 4

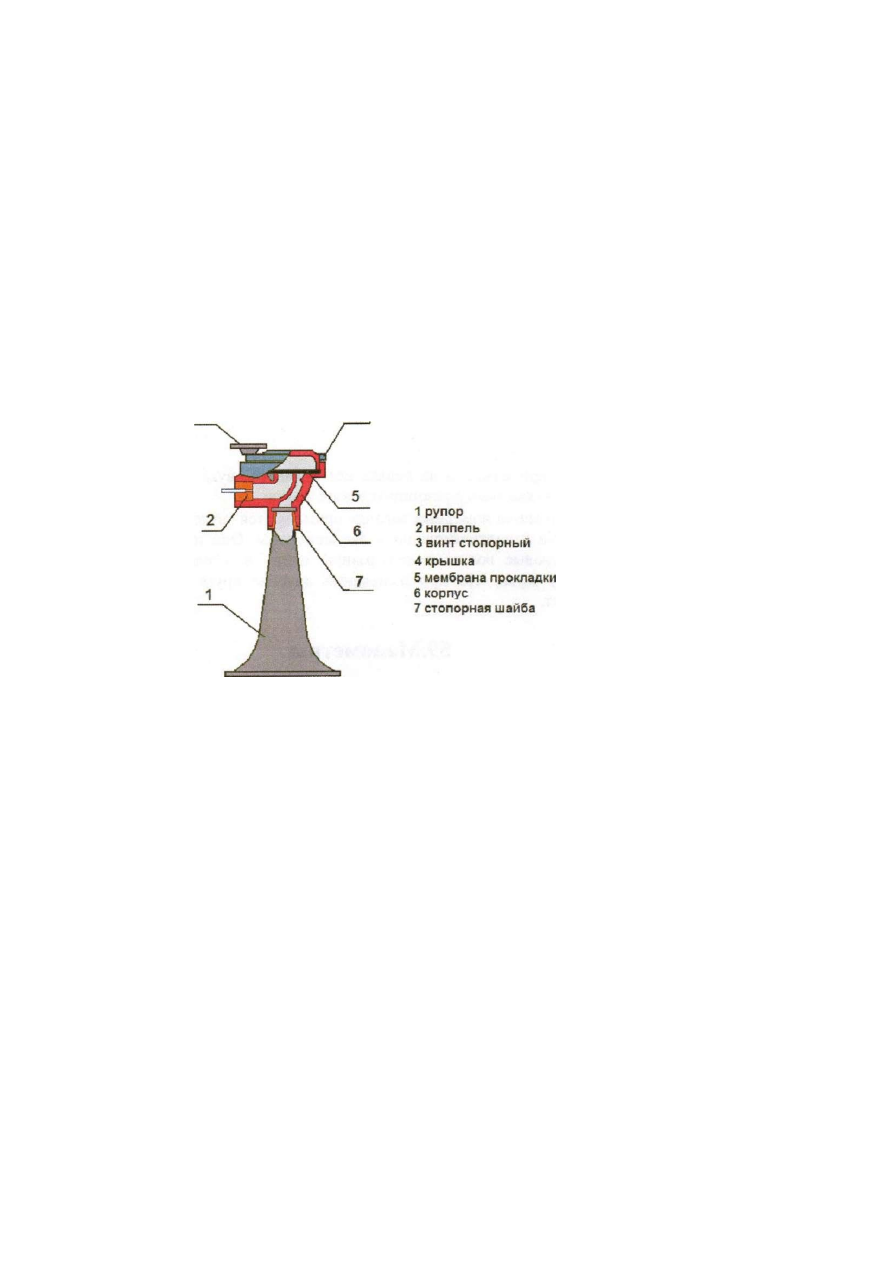

Рис.74. Звуковой сигнал «Тайфун»

Является прибором безопасности и должен соответствовать техническим нормативам по
мощности и высоте издаваемого звука, а также подвергаться проверке работоспособности

в депо при приемке состава машинистом.

58.1.Устройство

Состоит из двух основных частей - педального клапана, который находится в кабине

машиниста под пультом, и звукоиздающего устройства, размещенного под кабиной
машиниста справа от автосцепки.
Питается сжатым воздухом НМ через двухходовой разобщительный кран, установленный
в кабине машиниста под пультом рядом с педальным клапаном.

58.2.Работа

При нажатии на педаль, которая сама по себе является рычагом, питающий клапан

(внутри корпуса педального клапана) смещается вперед и отходит от своего седла,
пропуская сжатый воздух НМ к звукоиздающему устройству. Далее сжатый воздух через
калиброванный канал (ниппель) подходит к стальной мембране устройства, которая
начинает совершать колебательные движения (вибрировать), издавая тем самым звуковую
волну. После чего звуковые волны проходят раструб (рупор), где их мощность

усиливается.

1

100

Высоту звука (тональность) можно отрегулировать путем вращения поворотной крышки,
прижимающей мембрану к корпусу (чем сильнее закрутить крышку и усилить прижатие
мембраны - тем издаваемый звук будет выше).

58.3.1 .Неисправности

• При нажатии на педаль слышится шипение выходящего воздуха в педальном
канале без соответствующего звука. В данном случае это может произойти из-за разрыва

уплотнительной манжеты педального клапана.

• При нажатии на педаль слышится шипение выходящего воздуха в звукоиздающем

устройстве без соответствующего звука. Эта неисправность может возникать по двум
причинам - разрыва мембраны или отложения на ней большого количества конденсата.
• Слышится постоянный звук без нажатия на педаль, что также может иметь место
из-за двух причин - излома возвратной пружины питающего клапана или неплотной
посадки клапана на седло при попадании под него окалины.

Примечание:

• В случае если при нажатии на педаль нет никакого звука вообще - необходимо
проверить открытие двухходового разобщительного крана
• В настоящее время на номерных вагонах применяются звукоиздающие устройства,
имеющие два раструба и соответственно - две мембраны. Они настраиваются так, что
издающиеся ими звуковые волны имеют разную длину и, следовательно, различную
высоту (тональность) звука, что при наложении друг на друга создает повышенный

раздражающий эффект.

59.Манометры

1 ШТУЦЕР
2 ЦИФЕРБЛАТ
3 СТРЕЛКА
4 ТРУБКА

5 ПОВОДОК
6 СЕКТОР

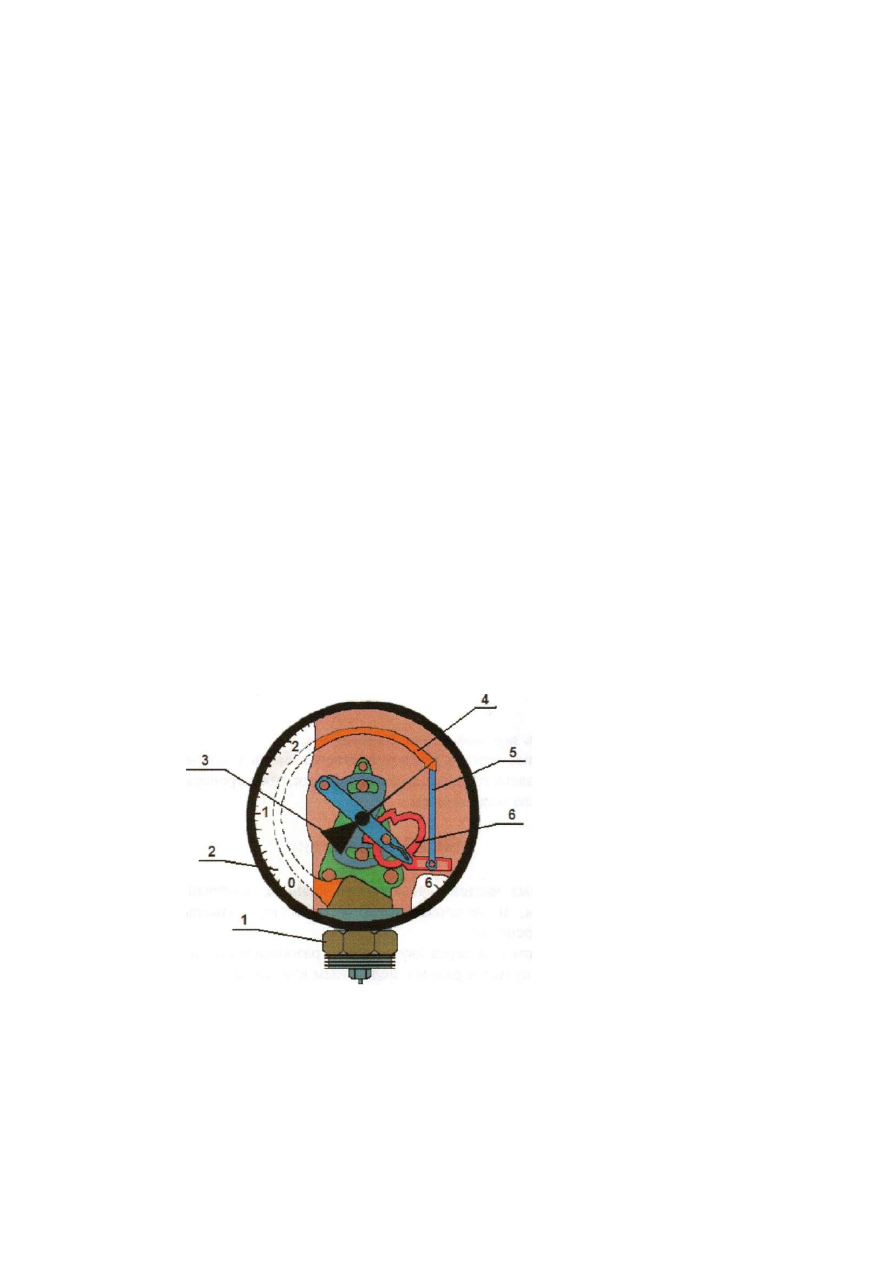

Рис.75. Манометр

Предназначен для визуального отображения реальной величины давления сжатого

воздуха в соответствующих воздушных магистралях.
Установлены на каждом вагоне в количестве двух штук и представляют собой
двухстрелочный манометр, который отображает давление сжатого воздуха в напорной
магистрали (черная стрелка) и в тормозной магистрали (красная стрелка), а также
однострелочный манометр, который отображает давление сжатого воздуха в магистрали
тормозных цилиндров.

1

101

59.1 Устройство

Внутри круглого корпуса манометра размещается плоская изогнутая трубка 4,
изготовленная из латуни. Верхний коней этой трубки запаян и соединяется с поводком, а
нижний конец трубки расширен и соединен с входным штуцером манометра.
К поводку в нижней части с помощью валика прикрепляется зубчатый сектор 6, который
имеет возможность поворачиваться на своей оси от хода поводка 5 вверх или вниз, а с
зубьями зубчатого сектора входит в зацепление шестеренка, на оси которой находится
стрелка манометра. Круглый циферблат 2 крепится внутри корпуса за стеклом с помощью
двух болтов и имеет отградуированную шкалу с цифровым нанесением величин давления
воздуха.

59.2 Работа

При подаче сжатого воздуха через входной штуцер 1 в плоскую изогнутую трубку -

последняя начинает распрямляться. В этом случае верхний запаянный конец трубки при
своем подъеме вверх заставляет подниматься поводок, а тот в свою очередь воздействует
на зубчатый сектор, поворачивая его против часовой стрелки. Так, как в зацеплении с

зубчатым сектором находится шестеренка - она начинает поворачиваться по часовой
стрелке, а стрелка манометра укажет по циферблату величину давления сжатого воздуха.
При снижении давления сжатого воздуха или при полном сбросе этого давления до 0 атм.

плоская изогнутая трубка, благодаря своей гибкости, опять займет первоначальное
положение, помогая при этом возвратной пружине зубчатого сектора вернуть всю систему
в исходное состояние, а стрелку манометра на нулевую отметку.
Примечание: плоская изогнутая трубка при подаче сжатого воздуха в нее будет

распрямляться из-за разности внешней и внутренней площади трубки, т.к. известно, что
давление сжатого воздуха действует с большей силой на поверхность с большей
площадью.
На циферблате манометра кроме величин давления наносятся:

• Красная черта, обозначающая максимально допустимую величину давления
сжатого воздуха в соответствующей воздушной магистрали;
• Заводской номер манометра;
• Наименование завода-изготовителя;
• Дата изготовления манометра;
• Класс точности.

На стекле манометра красной краской наносится дата следующей проверки, а корпус
пломбируется.
Примечание: классом точности называется максимально допустимая погрешность
прибора, выраженная в процентах от наибольшего значения давления на его шкале
(обычно 1,5 или 1,6).
Пример: черная стрелка двухстрелочного манометра находится на цифре 7 атм.
наибольшее значение давления на шкале манометра - 10 атм. исходя из выше
написанного и принимая во внимание класс точности прибора - 1,5. Можно сделать
вывод, что истинное давление сжатого воздуха в НМ может быть в пределах от 6,85 ат. до
7,15 ат.
Запрещается эксплуатация манометров со следующими дефектами:
• Разбито стекло или имеется трещина на стекле;
• Без нанесенной на стекло даты проверки;
• С просроченной датой проверки. При этом сроки ревизий манометров

устанавливаются через 6 месяцев.

• Без пломбы
• Стрелка не возвращается на «0» при отсутствии давления сжатого воздуха в

магистрали;

• С погрешностью выше установленного класса точности (определяется на стенде

при проведении ревизии).
