Монтаж и демонтаж мачтовых подъемников способом наращивания сверху - часть 3

Монтаж способом, жесткого захвата секций с наращиванием их сверху при помощи вертикальной переставной монтажной стойки используется при сборке верхних секций мачты подъемника ПГС-800 (рис. 87).

После доставки подъемника на объект (рис. 87, а, б) нижний блок 1 его, включающий машинное отделение с будкой, три нижние секции 4, кабину и нижнее ограждение (шахту) автомобильным краном 3 устанавливают на подготовленное основание (рис. 87, в, г,). После этого вручную на чердачное перекрытие поднимают и устанавливают консоль, запасовывают монтажный

канат через блок консоли на барабане монтажной лебедки, установленной в основании подъемника, и испытывают консоль. При помощи консоли поднимают и устанавливают элементы мачты из трех секций (при монтаже башенным краном четырех секций), предварительно состыкованных на земле, а также поднимают и устанавливают настенные опоры.

После наращивания мачты до высоты крыши при помощи консоли монтируют головку на верху мачты, запасовывают грузовые канаты и канаты ограничителя скорости. Если необходимо нарастить мачту выше уровня крыши, автокраном 9 на кабине в гнезде устанавливают монтажную стойку 8 с секцией, прикрепленной к этой стойке (рис. 87, д). Кабину 10 со стойкой поднимают до крайнего верхнего положения, монтажную стойку разворачивают и затем при опускании кабины поднятую секцию устанавливают на верхний торец мачты (рис. 87, е).

Для дальнейшего наращивания кабину с монтажной стойкой опускают, распасовывают грузовые канаты, поднимают головку 5 при помощи ручной лебедки на высоту смонтированной секции и крепят ее там. После повторной запасовки грузовых канатов и установки новой секции на монтажную стойку поднимают и устанавливают эту секцию на верхний торец мачты. Окончив наращивание мачты, на ее верх поднимают головку при помощи ручной лебедки, перепасовывают- грузовые канаты и канат ограничителя скорости, устанавливают линейки для выключения конечных выключателей в крайних верхнем и нижнем положениях, проверяют подъемник и приборы безопасности.

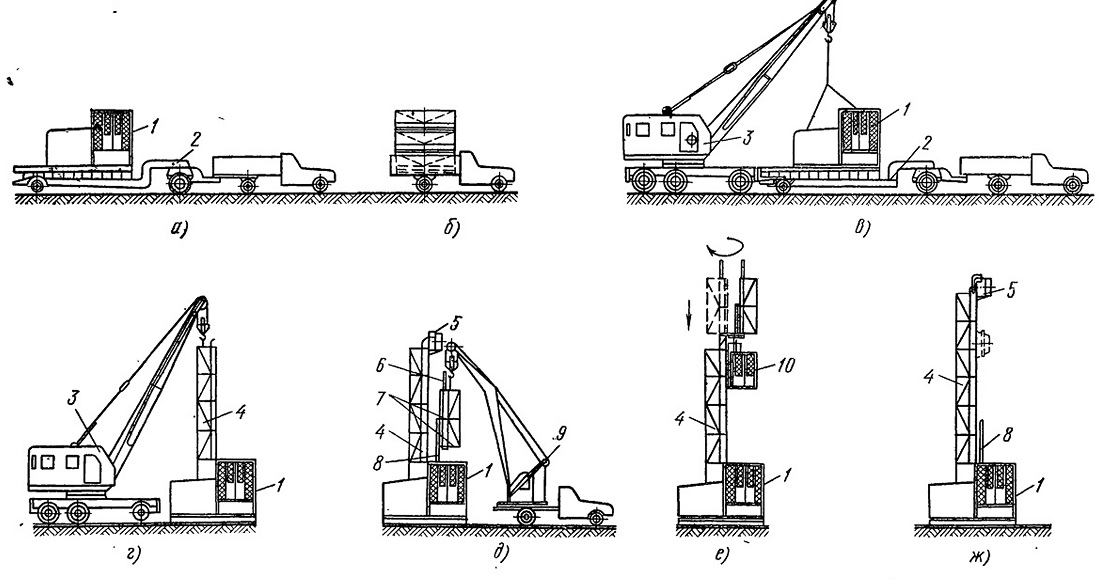

Рис. 87. Схема монтажа подъемника ПГС-800 способом жесткого захвата секций с наращиванием их сверху:
а —перевозка нижнего блока, б — перевозка секций мачты, в — выгрузка нижнего блока и установка его на железобетонную плиту, г —установка двух нижних секций мачты, д — подъем секции мачты и крепление ее на монтажной стойке, е — подъем секции мачты и установка на место, ж — опускание кабины и подъем головки на верх мачты; 1 — нижний блок мачты, 2 — трейлер, 3 — кран грузоподъемностью 10 т, 4 — секции мачты, 5 — головка подъемника, 6 — монтажная скоба, 7 — монтажные кронштейны, S — монтажная стойка, 9— кран грузоподъемностью 3 т, 10 — кабина
