ИНСТРУКЦИЯ ПО НАЛАДКЕ ЛИФТОВ В КОМПЛЕКТЕ С ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ ATV71LIFT
|
|
ВВЕДЕНИЕ
Данное руководство предназначено для оказания практической помощи при наладке лифтов с частотно-регулируемым электроприводом с преобразователем частоты ATV71 Lift
Внимательно изучите данное руководство перед началом работы с преобразователем частоты.
Опасное напряжение!
▪ Защитное заземление всех устройств должно осуществляться в соответствии с
международными и национальными стандартами
▪ Многие элементы преобразователя частоты, включая карты цепей управления,
подключены к сетевому питанию, поэтому прикасаться к ним чрезвычайно опасно.
Используйте только инструменты с электрической изоляцией.
▪ Если преобразователь частоты находится под напряжением, не прикасайтесь к
неэкранированным элементам и винтам клеммников.
▪ Не закорачивайте клеммы РА/+ и РС/- или конденсаторы промежуточного звена
постоянного тока.
▪ Перед включением питания преобразователя частоты установите на место все
защитные крышки.
▪ Перед любым вмешательством в преобразователь частоты отключите питание,
подождите 15 минут для разряда конденсаторов фильтра звена постоянного тока.
Затем следуйте инструкции по измерению напряжения звена постоянного тока,
чтобы убедиться, что это напряжение меньше 45 В. Светодиод преобразователя
частоты не является точным индикатором отсутствия напряжения в звене
постоянного тока.
▪ До подачи питания убедитесь, что входы, назначенные на команду пуска,
неактивны (в состоянии 0), во избежании немедленного пуска двигателя.
Несоблюдение этих указаний может привести к смерти или тяжелым травмам.
Условия установки преобразователя частоты ATV71 Lift
Преобразователь устанавливается в вертикальном положении ±10º.
Запрещается устанавливать ПЧ рядом с нагревательными элементами.
Оставьте достаточно места, чтобы воздух, необходимый для охлаждения устройства, мог циркулировать снизу вверх.
Установка графического терминала

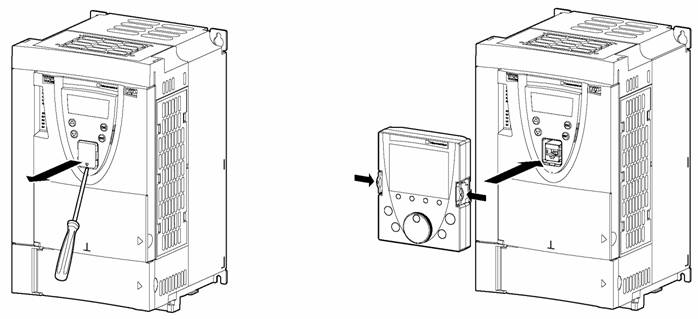

Установка терминала в преобразователь
Преобразователи частоты, каталожный номер которых заканчивается на Z, поставляются без графического терминала (VW3A1101).
Графический терминал устанавливается в преобразователь, как показано на рисунке ниже.
Графический терминал может устанавливаться и сниматься под напряжением.

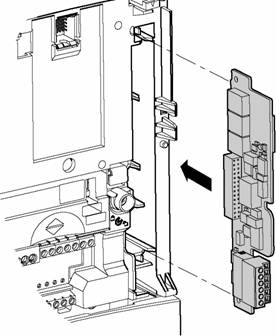

Установка дополнительных карт
Установку дополнительных карт лучше производить после закрепления ПЧ перед монтажом.
Убедитесь, что красный светодиод заряда конденсаторов не горит. Измерьте напряжение звена постоянного тока.
Дополнительные карты устанавливаются под лицевой поверхностью управляющей части ПЧ. Если ПЧ оснащен графическим терминалом, то необходимо снять его, а затем лицевую поверхность, как показано на приведенном ниже рисунке.

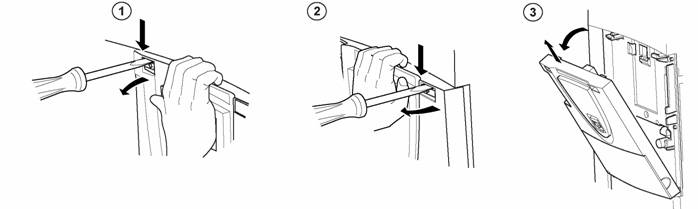

Демонтаж лицевой поверхности управляющей части ПЧ
С помощью отвертки нажмите на Проделайте то же самое справа Поверните лицевую
защелку слева и потяните левую поверхность и снимите ее
часть лицевой поверхности до ее
освобождения.
Установка интерфейсной карты импульсного датчика
Рекомендации по монтажу
Силовое питание
Преобразователь должен быть обязательно заземлен для того, чтобы соответствовать предписаниям по большим токам утечки (свыше 3.5 мА).
Заземлите устройства, используя заземляющую клемму, как это показано на рисунке. Крепящая поверхность преобразователя должна быть заземлена до подачи питания.
ПРЕДУПРЕЖДЕНИЕ
Неправильное подключения кабеля
▪ Преобразователь будет поврежден в случае подачи сетевого питания на выходные клеммы (U/T1,
V/T2, W/T3).
▪ Перед подачей питания проверьте правильность силовых подключений.
Доступ к силовым клеммникам
ATV71H075N4 – ATV71HD18N4
Разблокируйте защитную крышку силовой части и извлеките ее, как показано на рисунке.
Клеммники цепей управления

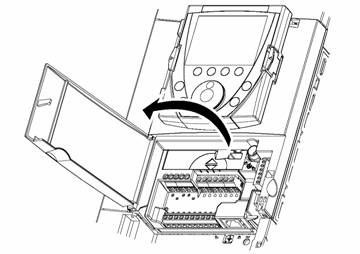

Доступ к клеммникам цепей управления
Для доступа к клеммникам цепей управления откройте крышку лицевой панели управляющей части ПЧ.

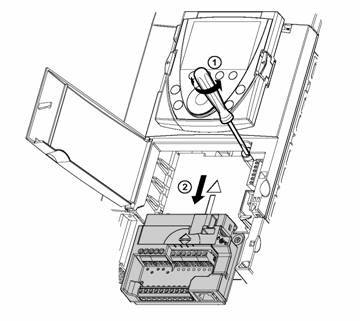

Снятие блока клеммников
Для облегчения монтажа цепей управления ПЧ блок клеммников управления может быть снят.
▪ открутите винт до полного освобождения пружины
▪ извлеките блок, перемещая его вниз
При установке на место блока клеммников управления закрутите обязательно невыпадающий винт.

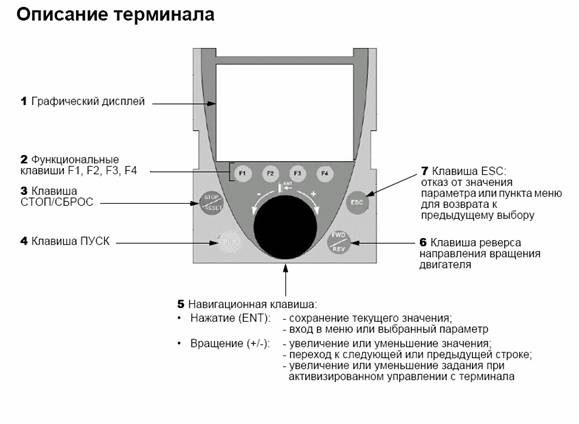

Доступ к параметрам преобразователя частоты и их настройка осуществляется путем использования вращающейся клавиши навигатора и кнопки «Esc».
Настройка параметра осуществляется следующим образом:
- при помощи вращения навигатора производится «пролистывание» для нахождения нужного меню;
- вход в меню осуществляется нажатием на клавишу навигатора;
- в выбранном меню при помощи вращения навигатора осуществляется «пролистывание» параметров для нахождения нужного параметра;
- доступ к значению параметра осуществляется нажатием на клавишу навигатора;
- выбор требуемого значения параметра происходит при помощи вращения навигатора (вращение навигатора по часовой стрелке увеличивает значение параметра, а против часовой стрелки – уменьшает);
- для ускорения установки требуемого числового значения параметра используются функциональные клавиши F2 и F3, позволяющие выбирать нужный изменяемый разряд числа (десятые, единицы, десятки и т.д.)
- подтверждение выбранного параметра осуществляется нажатием на клавишу навигатора;
- возврат в предыдущее меню происходит при помощи кнопки «Esc».
- функциональная клавиша F1 служит для нахождения сокращенного названия выделенного параметра.
