ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 34

7.3.

  В  качестве  базы  для  сравнения  рекомендуется  принимать:  на  стадии  научно-

исследовательских и проектно-конструкторских работ по созданию новых конструкций
наиболее экономичные конструкции аналогичного назначения; на стадии строительства
вариант конструкции, предусмотренный в проекте.

7.4.

 Сравнение конструкций необходимо производить «в деле» при равной степени

их  законченности.  Конструкции  должны  иметь  одинаковые  назначения,  пролеты,
нагрузки и условия эксплуатации.

7.5.

 При сравнении конструкций из различных материалов большое значение имеет

учет затрат на смежные элементы зданий и сооружений.

7.6.

  ТЭП  по  вариантам  должны  быть  определены  для  единого  территориального

района в едином уровне цен с использованием единой сметно-нормативной базы.

7.7.

  Экономический  эффект  определяется  как  разность  приведенных  затрат  по

вариантам  на  принятую  единицу  измерения.  Экономический  эффект  может
определяться в расчете на годовой объем строительно-монтажных работ, выполняемых
из выбранных конструкций.

Если  применение  новых  конструктивных  решений  приводит  к  сокращению

продолжительности  строительства,  то  необходимо  определять  дополнительный
экономический эффект от досрочного ввода объекта в эксплуатацию.

П р и м е р  1. Определить  сравнительную  экономическую  эффективность

применения деревянных клееных рам для птицеводческого здания.

Исходные данные

Варианты  конструктивных  решений  составлены  на  основе  типового  проекта

птицеводческого здания размером в плане 18

 84 м по типовому проекту № 805-191-

«И».  Рассматриваются  два  варианта  несущих  конструкций:  деревянные  гнутоклееные
рамы - ДГР; рамы деревянные клееные РДП из прямолинейных элементов с зубчатым
соединением ригеля и стойки. Пролет рам 18 м, шаг 3 м, высота в карнизном узле 3,14
м.  Характеристика  сравниваемых  вариантов  дана  в  табл.

36

.  Район  строительства -

Московская  обл.; I территориальный  район; II пояс  цен  на  лесоматериалы  по
прейскуранту № 07-03.

Т а б л и ц а  36

Масса, кг

конструкции

№

варианта

Схема

Несущие

конструкции:

серия, марка

Размеры сечений, мм

Объем

в

деле,

м

3

в том числе

стальных

деталей

1

Деревянные
гнутоклееные
рамы 1.822-1, вып.
3
ДГР-18-3-7,5



1,76

905

25

2

Рамы  деревянные
клееные

из

прямолинейных
элементов

с

зубчатым
соединением
ригеля  и  стойки
1.822.5-4, вып. 1
РДП-18-3-7,5



1,94

992

22

П р и м е ч а н и е .  В  вариантах  приняты  одинаковыми:  а)  ограждающие  конструкции:  клеефанерные

Масса, кг

конструкции

№

варианта

Схема

Несущие

конструкции:

серия, марка

Размеры сечений, мм

Объем

в

деле,

м

3

в том числе

стальных

деталей

стеновые панели марки ФСД (серия 1.832-1, вып. 2) и плиты покрытия марки ФКД (серия 1.865-2, вып.
2) с кровлей из асбестоцементных волнистых листов марки УВ-7,5; б) фундаменты по серии 1.810-1. вып.
1.

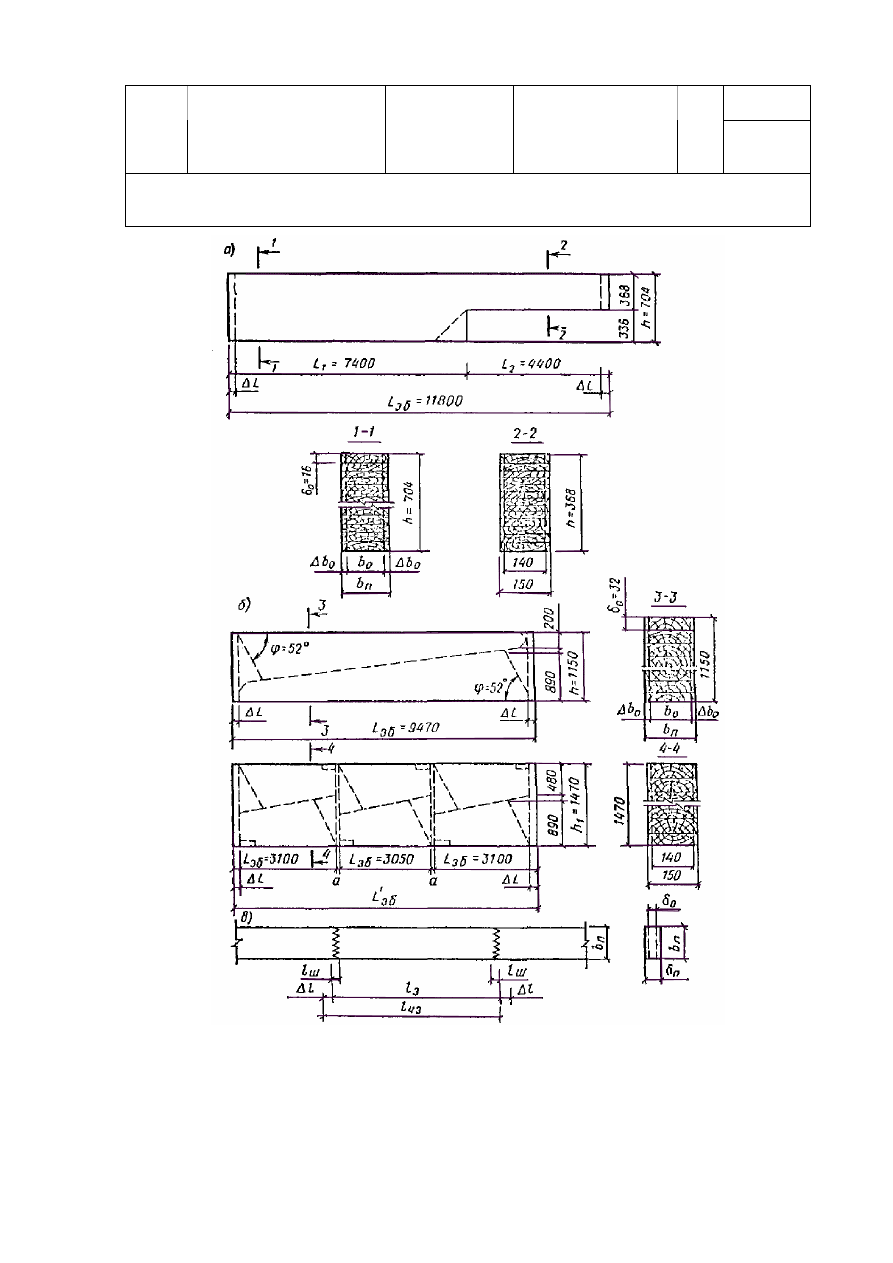

Рис. 69. Заготовочные блоки

а) для ригеля; б) для стойки; в) для отдельных слоев

Перевозка  рам  до  объекта  осуществляется  автотранспортом  на  «приведенное»

расстояние - 300 км  с  учетом  структуры  автодорог  по  категориям.  Изготовление
конструкций  предполагается  в  специализированном  цехе,  оснащенном  комплектным
отечественным оборудованием, выпускающим широкую номенклатуру конструкций и

входящим в состав крупного деревообрабатывающего комбината.

При  определении  показателей  учтена  разница  в  затратах  на  смежные  элементы

(связи,  элементы  из  досок  для  устройства  карнизного  узла  рам  ДГР  и  др.).  Подсчет
дополнительных затрат для краткости не приводится.

Определяем ТЭП вариантов.
1. Расход пиломатериалов

V

п

 = k

0

V

д

 = k

1

k

2

k

3

k

4

V

3б

 = k

1

k

2

k

3

k

4

k

5

k

6

V

д

,

где  k

0

 - суммарный  коэффициент  отходов  пиломатериалов,  равный  произведению

коэффициентов,

учитывающих

отходы

пиломатериалов

при

следующих

технологических  операциях:  k

1

 - раскрое  на  черновые  заготовки;  k

2

 - сращивании  по

длине;  k

3

 - строжке  пластей;  k

4

 - склеивании  по  ширине;  k

5

 - строжке  боковых

поверхностей заготовочных блоков; k

6

 - торцовке и опиловке по шаблону заготовочных

блоков (рис.

69

). В расчетах на стадии проектирования можно принять: k

1

 = 1,13; k

2

 =

1,02;  k

3

 = 1,37 и 1,25 при  толщине  слоев  после  строжки  соответственно 15 и 33 мм;

коэффициент k

4

 = 1 + 0,15α

ш

, где α

ш

 - доля заготовок, склеенных по ширине, в объеме

конструкции в деле принимает значения 0 при ширине до 14 мм, 0,3 при ширине 15 - 20
мм  и 1 при  ширине  св. 20 мм.  Коэффициент  k

5

 = b

0

/b  (см.  рис.

69

).  Коэффициент  k

6



принимает значения: 1,02 для прямолинейных элементов постоянного сечения, 1,11 для
элементов  рам  РДП, 1,03 для  криволинейных  арок  типа  ДСА, 1,07 для  гнутоклееных
рам ДГР, 1,15 для двускатных балок.

V

д

, V

3б

 - объем конструкции соответственно в деле и в заготовочном блоке, м

3

;

V

n1

 = 1,13

1,021,3711,071,07V

д1

 = 1,81

1,76 = 3,18 м

3

;

V

n2

 = 1,13

1,021,2511,071,11V

д2

 = 1,71

1,94 = 3,32 м

3

;

соответственно на 1 м

2

 площади плана

V'

n1

 = 3,18

29/1512 = 0,061 м

3

/м

2

;

V'

n2

 = 3,32

29/1512 = 0,064 м

3

/м

2

.

2. Расход клея

P

k

 = k

п

[(Р

1

 + Р

2

 + Р

3

)V

зб

 + Р

4

V

д

] = k

п

{[(g

1

(n

с

 - 1)/(δ

0

n

с

) + 1,5k

3

 + 4α

ш

k

3

]k

5

k

6

 + Р

4

]}V

д

,

где  k

п

 = 1,05 - коэффициент,  учитывающий  потери  клея  в  производстве;  P

1

,  P

2

,  P

3

 -

расход клея при нанесении его на: пласти заготовок, зубчатые шипы при сращивании
заготовок по длине и кромки заготовок при склеивании их по ширине, кг/м

3

; P

4

 = 1,2 -

расход клея на зубчатый стык в карнизном узле рам РДП, кг/м

3

; g

1

 = 0,4 - суммарный

удельный расход клея при нанесении его на пласти заготовок, кг/м

2

 площади клеевого

шва;  n

с

 - количество  слоев  по  высоте  сечения  заготовочного  блока;  k

3

,  k

5

,  k

6

 -

коэффициенты, учитывающие отходы клея при механической обработке заготовок.

P

k1

 = 1,05{[(0,4(36 - 1)/(0,016

36) + 1,51,37]1,071,07}V

д1

 = 31,7

1,76 = 55,8 кг;

P

k2

 = 1,05{[0,4(38 - 1)/(0,032

38) + 1,51,25]1,071,11 + 1,2}V

д2

 = 19

1,94 = 36,8 кг.

3. Расход лакокрасочных составов

P

э

 = g

э

F,

где g

э

 - суммарный удельный расход эмали, кг/м

2

, при окраске за 2 раза, g

э

 = 0,35 кг/м

2

;

F - площадь окрашиваемой поверхности м

2

; P

э1

 = 0,35

29 = 10,2 кг; P

э2

 = 0,35

33 = 11,6

кг.

4. Трудоемкость изготовления

T

и

 = k

В

[(t

k

 + t

з

 + α

ш

t

ш

 + t

н.к

)L

с

 + (k

и

t

и

 + k

0

t

0

)h

1

L

зб

 + k

о.к

t

о.к

F + t

тр

V

зб

 + t

кл

P

кл

 + ΣT

i

],

где k

В

 = 1,1 - коэффициент, учитывающий трудоемкость вспомогательных операций; t

1



- затраты труда, чел.-ч на первичную единицу измерения объема работ, соответственно
на  следующие  технологические  операции:  t

k

 - предварительную  калибровку

пиломатериалов;  t

з

 - обработку  пиломатериалов  на  линии  раскроя  сращивания

заготовок по длине с помощью зубчатого шипа, строжки пластей, раскроя на заготовки
требуемой  длины  и  набора  заготовочных  блоков  конструкций;  t

ш

 - склеивание

заготовок  по  ширине;  t

н.к

 - нанесение  клея  на  пласти  заготовок;  t

и

 - запрессовку  и

распрессовку  заготовочных  блоков  прямолинейных  конструкций  в  гидравлических
прессах; t

0

 - обработку заготовочных блоков, включая строжку боковых поверхностей и

опиловку по шаблону; t

о.к

 - окраску конструкций защитными составами за 2 раза; t

тр

 -

транспортировку  заготовочных  блоков  и  готовых  конструкций  в  пределах  цеха;  t

кл

 -

приготовление  клея,  подноску  и  заливку  его  в  станки;  T

i

 - трудоемкость

дополнительных

операций

(сборка

элементов

конструкции,

огнезащита,

антисептирование  и  др.),  выполняемых  в  соответствии  с  рабочими  чертежами  и
техническими условиями на изготовление конструкций; L

с

 - суммарная длина слоев в

объеме  заготовочного  блока,  м;  h

1

,  L

зб

 - размеры  заготовочного  блока,  м;  k

и

,  k

0

,  k

о.к

 -

коэффициенты,  учитывающие  увеличение  трудоемкости  соответствующих  операций.
На стадии проектирования можно принять: для гнутоклееных рам ДГР и стрельчатых
арок типа ДСА k

и

 = 3; k

0

 = 1,5; k

о.к

 = 1,2; для рам РДП k

и

 = 1; k

0

 = 1,2; k

о.к

 = 1,2; для

прямолинейных элементов постоянного сечения k

и

 = k

0

 = k

о.к

 = 1.

При ширине заготовочного блока конструкций B

и

 > 0,15 м, показатели затрат труда

t

k

, t

з

, t

н.к

, t

и

, t

0

 дополнительно умножаются на k

ш

 = 1 + 0,4(b

ni

/0,15 - 1).

Суммарная длина слоев определяется по формуле

L

с

 = n

с

L

зб

 = (h/δ

0

)L

зб

,

где  h - высота  сечения  заготовочного  блока;  если  она  переменна,  то  во  всех  случаях
принимается  среднее  значение.  Затраты  труда  на  сборку  полурам  типа  РДП
(соединение ригеля и стойки в карнизном узле на зубчатый стык в специальном прессе)
определяются по формуле

t

сб.р

 = a + bV

дi

,

где a, b - затраты труда на сборку полурам, соответственно не зависящие от объема и
зависящие от объема полурамы, в деле; a = 1,2 чел.-ч.; b = 1 чел.-ч/м

3

; V

дi

 - объем одной

полурамы в деле, м

3

.

1-й вариант
h

1

 = (0,704

7,4 + 0,3684,4)/11,8 = 0,579 м;

L

с1

 = 0,579

11,82/0,016 = 854 м;

T

и1

 = 1,1[(0,005 + 0,016 + 0

0,024 + 0,001)854 + (30,28 + 1,50,16)0,5823,6 +

1,2

0,0529 + 0,752,02 + 0,0355,8] = 42,4 чел.-ч.

2-й вариант
h

2

 = (1,15

9,47 + 1,473,1)/12,57 = 1,23 м;

L

с2

 = 1,23

12,57/0,032 = 483 м;

t

сб.р

 = 1,2 + 4

0,97 = 2,2 чел.-ч/1 стык (полураму);

T

и2

 = 1,1[(0,005 + 0,016 + 0

0,024 + 0,001) 483 + (10,28 + 1,20,016)1,2312,6 +

1,2

0,0533 + 0,752,32 + 0,0336,8 + 2,22] = 29,9 чел.-ч.

5. Себестоимость изготовления

C

и

 = [(C

м

 + C

ст

)k

тз

 + C

с

V

п

 + C

з

 + C'

з

k

н

]k

вн

,

где  C

м

 - затраты  на  материалы,  используемые  при  изготовлении  элементов

конструкции, руб.; C

ст

 - стоимость стальных элементов (покупные изделия), руб.; k

тз

 =

1,05 коэффициент, учитывающий транспортно-заготовительные расходы предприятий;
C

с

 - себестоимость сушки пиломатериалов, руб./м

3

. Для клееных конструкций C

с

 = 12

руб./м

3

;  для  конструкций  из  цельной  древесины  C

с

 = 6 руб./м

3

;  C

з

 - заработная  плата

основных  производственных  рабочих,  руб.;  C'

з

 - заработная  плата  основных

производственных рабочих по тарифу (без премиальных и других видов доплат), руб.;
