279

Глава 109. Разнесение компонентов сборки

На Панели свойств (рис. 109.1)

 отоб!

ражается список шагов разнесения
компонентов.

Если настройка параметров разнесе!
ния текущей сборки еще не произво!
дилась, то список пуст.

Чтобы добавить шаг разнесения, нажмите кнопку

Добавить.

Затем укажите компоненты, участвующие в шаге разнесения, и параметры этого шага:

1. Чтобы выбрать компоненты, активизируйте переключатель

Компоненты  и укажите

нужные объекты.

2. Чтобы указать направление разнесения компонентов, активизируйте переключатель

Объект. Компоненты могут разноситься в направлении, совпадающем с ребром модели
(для этого укажите в окне сборки нужное ребро) или в направлении, перпендикулярном
грани (для этого укажите нужную грань).

3. Введите в соответствующее поле

Расстояние, на которое должен переместиться компо!

нент относительно своего прежнего положения.

4. Выберите направление перемещения компонентов —

Прямое или Обратное, активи!

зировав соответствующий переключатель в группе

Направление.

После задания параметров шага разнесения компонентов нажмите кнопку

Применить.

Выбранные компоненты будут разнесены в соответствии с установленными параметра!
ми.

Если полученное разнесение компонентов отличается от ожидаемого, отредактируйте
параметры разнесения.

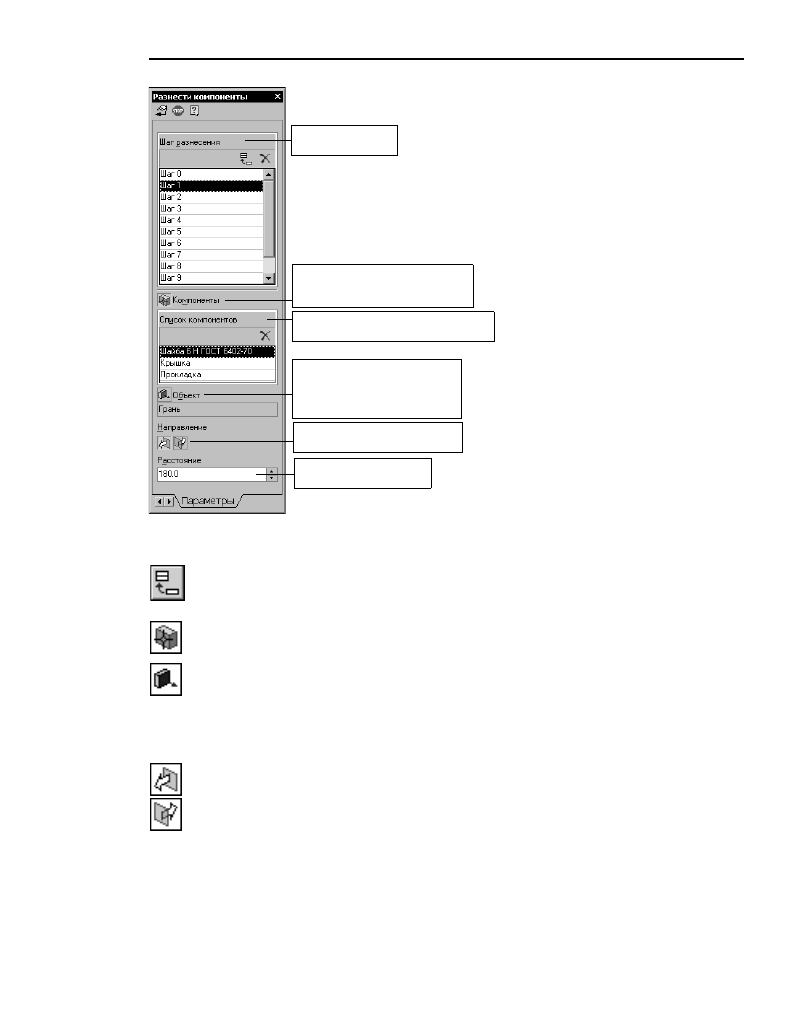

Рис. 109.1. Задание параметров разнесения компонентов

Список компонентов, участвующих
в выделенном шаге разнесения

Список
шагов разнесения

Переключатель для
активизации режима указания
разносимых компонентов

Переключатель для
активизации режима
указания объекта, задающего
направление разнесения

Переключатель для выбора
направления разнесения

Поле ввода
расстояния разнесения

Часть XXIV.Сервисные функции

280

Аналогичным образом задайте требуемое количество шагов разнесения и настройте их
параметры.

Чтобы удалить шаг или компонент из списка, нажмите кнопку

Удалить в верхней части

этого списка.

Закончив настройку шагов разнесения, нажмите кнопку

Прервать команду на Панели

специального управления.

После выхода из команды настройки шагов сборка в окне оказывается в разнесенном
виде.

Чтобы включить режим обычного отображения сборки, вызовите команду

Сервис —

Разнести компоненты — Разнести. Кнопка для вызова команды находится на панели
Вид. Эта команда служит переключателем режима разнесения и обычного отображения
сборки. Когда компоненты разнесены, кнопка нажата, рядом с названием команды по!
является «галочка», а к имени документа в заголовке окна добавляются слова «Разне!
сенный вид» в круглых скобках.

Когда компоненты сборки разнесены, недоступны все команды редактирования сборки
(в том числе команда

Редактировать в окне), команды создания пространственных

кривых, поверхностей, вспомогательных объектов, команды наложения сопряжений и
команды работы со спецификацией.

Подсборка не может быть отображена в окне сборки в разнесенном виде.

281

Глава 110.

Упрощение отображения сборки

При работе со сборками, содержащими большое количество компонентов, вы можете
использовать режим упрощенного отображения.

Если данный режим включен, то компоненты сборки заменяются параллелепипедами
соответствующих габаритов и цветов во время выполнения следующих действий:

▼

сдвиг и поворот сборки мышью или с помощью команд

Сдвиг и Поворот,

▼

сдвиг и поворот компонентов сборки,

▼

изменение ориентации и масштаба (если включена плавность, см. раздел 78.4 на с. 38).

Когда изменение положения или масштаба завершается, отображение компонентов вос!
станавливается.

По умолчанию режим упрощенного отображения сборки выключен. Чтобы включить его,
вызовите команду

Сервис — Включить упрощение сборки.

Настройка работы режима упрощенного отображения производится в диалоге настрой!
ки системы (см. раздел 110.2).

110.1. Особенности упрощения подсборок

Отображение подсборок в упрощенном виде имеет следующие особенности.

▼

Параллелепипед, которым заменяется подсборка, отображается цветом, заданным для
этой подсборки при настройке ее свойств. Цвета, заданные для отдельных деталей, не
учитываются.

▼

Если сборка разнесена, то параллелепипед, заменяющий подсборку, располагается в
пространстве в соответствии с параметрами разнесения, заданными для этой подсбор!
ки. Параметры разнесения, заданные для отдельных деталей подсборки, игнорируются.

110.2. Настройка режима упрощенного отображения сборок

Чтобы задать параметры режима упрощенного отображения сборок, вызовите команду
Сервис — Параметры... — Система — Редактор моделей. Раскройте раздел Упро
щение сборки в левой части вкладки (рис. 110.1).

Часть XXIV.Сервисные функции

282

Он содержит пункты:

▼

Упрощение компо
нентов, позволяющий
задать основные пара!
метры упрощения,

▼

Прочие настройки,
позволяющий включить
использование допол!
нительных средств уп!
рощения при работе ре!
жима упрощенного
отображения.

При выборе каждого из этих
пунктов в правой части
вкладки появляются соот!
ветствующие элементы уп!
равления (см. табл. 110.1
и 110.2).

Табл. 110.1. Диалог настройки упрощения компонентов сборки

Элемент

Описание

Уровень
детализации

Позволяет задать уровень детализации компонентов сборки при
работе режима упрощенного отображения.
Для изменения уровня детализации перемещайте «бегунок» между
позициями

Больше (медленнее) и Меньше (быстрее). Чем

степень детализации меньше, тем более крупные компоненты
превращаются в параллелепипеды и тем быстрее происходит
изменение положения (масштаба) сборки.

Применять
дополнительный
режим для
стандартных
компонентов

Активизируйте эту опцию, чтобы включить специальный режим
упрощения стандартных компонентов сборки (например, моделей
стандартных изделий, вставленных из

Библиотеки крепежа).

При отключенной опции стандартные компоненты упрощаются в
общем режиме, т.е. подчиняются настройке уровня детализации
компонентов сборки.

Упрощать

При выборе этого варианта стандартные компоненты во время
работы режима упрощенного отображения всегда показываются в
виде параллелепипедов вне зависимости от установленного уровня
детализации.

Скрывать

При выборе этого варианта стандартные компоненты всегда
скрываются во время работы режима упрощенного отображения.

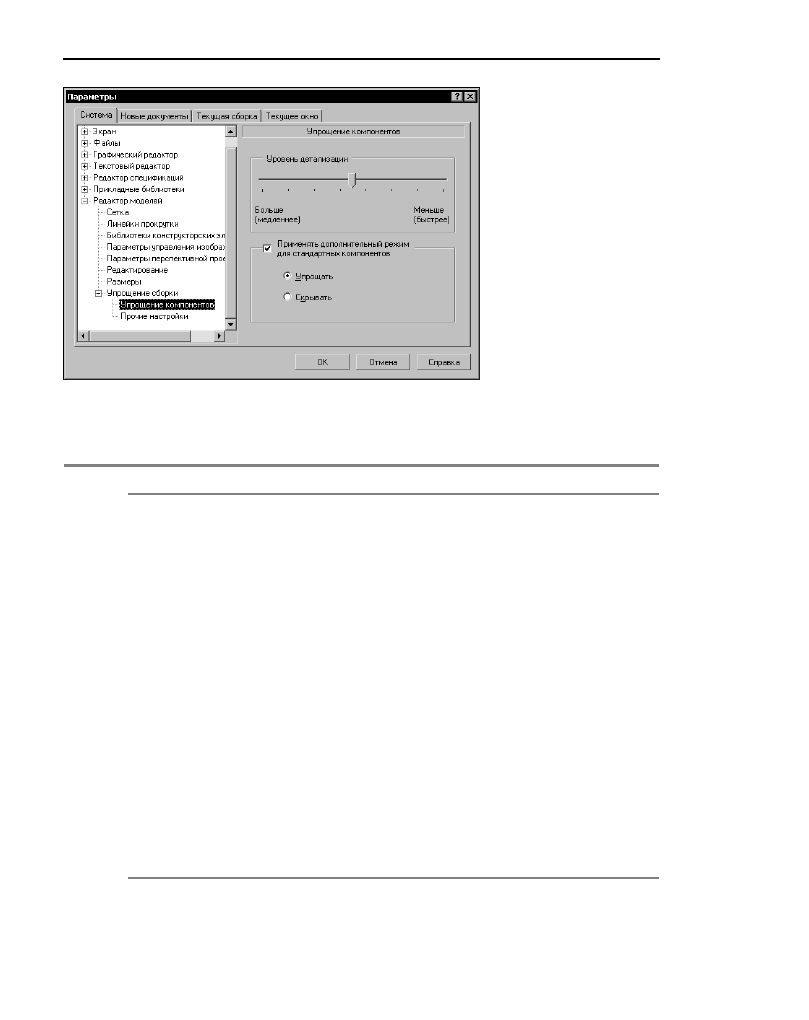

Рис. 110.1.  Настройка параметров упрощенного отображения сборки
