259

Глава 104. Параметрические свойства модели

104.3. Сопряжение компонентов сборки

Сопряжение — это параметрическая связь между компонентами сборки, формируемая
путем задания взаимного положения их элементов (например, после установки двух гра!
ней разных компонентов параллельно друг другу сами эти компоненты оказываются со!
пряженными). В сопряжениях могут участвовать проекционные плоскости, начала коор!
динат, грани, ребра, вершины тел и поверхностей, вершины ломаных и сплайнов,
начальные и конечные точки спиралей, сегменты ломаных, графические объекты в эс!
кизах, а также вспомогательные элементы (конструктивные оси и плоскости).

Сопряжение компонентов сборки является одним из проявлений вариационной парамет!
ризации модели. Пользователь сам решает, на какие компоненты и в каком порядке на!
кладывать сопряжения. Любое сопряжение можно удалить или отредактировать.

В КОМПАС!3D можно задать сопряжения различных типов (см. главу 101).

При наложении сопряжений на компоненты сборки следует иметь в виду следующие об!
стоятельства.

Компоненты, элементы которых сопрягаются, автоматически перемещаются так, чтобы
выполнялось условие сопряжения. Поэтому в сопряжении не могут участвовать элемен!
ты, принадлежащие одному и тому же компоненту либо сборке в целом. Например, не!
льзя установить совпадение двух осей, являющихся элементами сборки, даже если они
проходят через ребра или вершины разных деталей.

По этой же причине нельзя создать связь между двумя зафиксированными компонента!
ми сборки.

Относительное перемещение сопряженных компонентов ограничивается. Например, ес!
ли на два компонента наложено сопряжение

Под углом, то при повороте одного из них

второй повернется так, чтобы угол между указанными элементами этих компонентов не
изменился.

На компонент, который уже участвует в одном или нескольких сопряжениях, можно на!
ложить только такое сопряжение, которое не будет противоречить наложенным ранее.

Если из двух сопряженных компонентов один зафиксирован, то подвижность второго
компонента (а следовательно, и возможность его сопряжения) ограничивается больше,
чем если бы он был сопряжен со «свободным» компонентом.

Сопряжения, как правило, существуют в любой сборке, так как другими способами (на!
пример, перемещением компонентов мышью, использованием привязок при вставке и
др.) трудно расположить компоненты сборки требуемым образом, а при редактировании
несопряженных компонентов их взаимное положение легко нарушается. Например, два
компонента сборки были каким!либо образом установлены так, чтобы две их грани сов!
падали. После изменения глубины выдавливания элемента, принадлежащего одному из
компонентов, грань, с которой совпадала грань другого компонента, была перемещена.
В том случае, если совпадение граней было установлено «вручную», их взаимное поло!
жение будет нарушено. Компонент, который не редактировался, останется на своем мес!
те. Его вновь придется устанавливать в нужное положение. Если же совпадение граней
было достигнуто путем наложения на компоненты сопряжения

Совпадение, то после

редактирования одного из сопряженных компонентов и перестроения сборки произой!
дет такое перемещение второго компонента, чтобы условие сопряжения не нарушалось,

Часть XXIII.Параметризация моделей

260

т. е. чтобы грани, участвующие в сопряжении

Совпадение, по!прежнему располагались

в одной плоскости.

В сборке, «собранной» с использованием сопряжений, рекомендуется фиксировать хотя
бы один компонент. Он будет играть роль «неподвижного звена» в цепочке сопряженных
компонентов. С ним будут прямо или опосредованно сопрягаться остальные компонен!
ты.

Если ни один из сопряженных компонентов не зафиксирован, то перемещение любого
из них или наложение на него очередного сопряжения может привести к нежелательно!
му перемещению остальных компонентов, хотя условия сопряжений по!прежнему будут
выполняться.

Напоминаем, что по умолчанию фиксируется первый компонент, вставленный в сборку
из файла.

261

Глава 105.

Использование переменных и выражений

Каждый объект трехмерной модели в КОМПАС!3D V8 обладает набором

параметров. Па!

раметрами эскиза являются его внешние переменные.

Параметры объектов бывают двух типов:

входные и выходные.

Выходной параметр — параметр объекта, значение которого определяется способом
построения этого объекта или связями, имеющимися внутри него. Произвольное изме!
нение значений выходных параметров невозможно.

Входной параметр — параметр объекта, который задается пользователем. Значения
входных параметров могут изменяться произвольно.

С любым параметром можно связать

переменную. Для этого параметру необходимо

присвоить

псевдоним. Он будет являться именем переменной. Псевдоним может содер!

жать цифры, латинские буквы (прописные или строчные) и подчерки (_).

Одна и та же переменная может быть связана с несколькими параметрами, т.е. один и
тот же псевдоним может быть присвоен разным параметрам. Если среди параметров, с
которыми связана переменная, есть выходной, то переменная также является выходной.
В противном случае переменная входная.

Параметры различных объектов можно связать между собой. Для этого необходимо со!
здать в детали

выражения, определяющие зависимость переменных друг от друга.

Значения переменных, параметры и выражения, существующие в текущей модели, отоб!
ражаются в окне

Переменные (см. раздел 105.1).

105.1. Просмотр и редактирование

переменных и выражений модели

Все параметры, переменные и выражения модели отображаются в окне

Переменные

(рис. 105.1, 105.2).

В этом окне показана таблица, содержащая список параметров и переменных детали или
сборки (далее — «таблица переменных»).

Структура объектов в таблице переменных совпадает со структурой Дерева построения:
на первом уровне списка расположена сама модель, на следующих — составляющие ее
объекты с учетом иерархии и последовательности создания. Переменные модели подчи!
няются модели, переменные и параметры объектов — объектам.

Таблица переменных состоит из пяти колонок:

ИмяПсевдонимВыражениеЗначе

ниеКомментарий. Описание колонок представлено в таблице 105.1.

Часть XXIII.Параметризация моделей

262

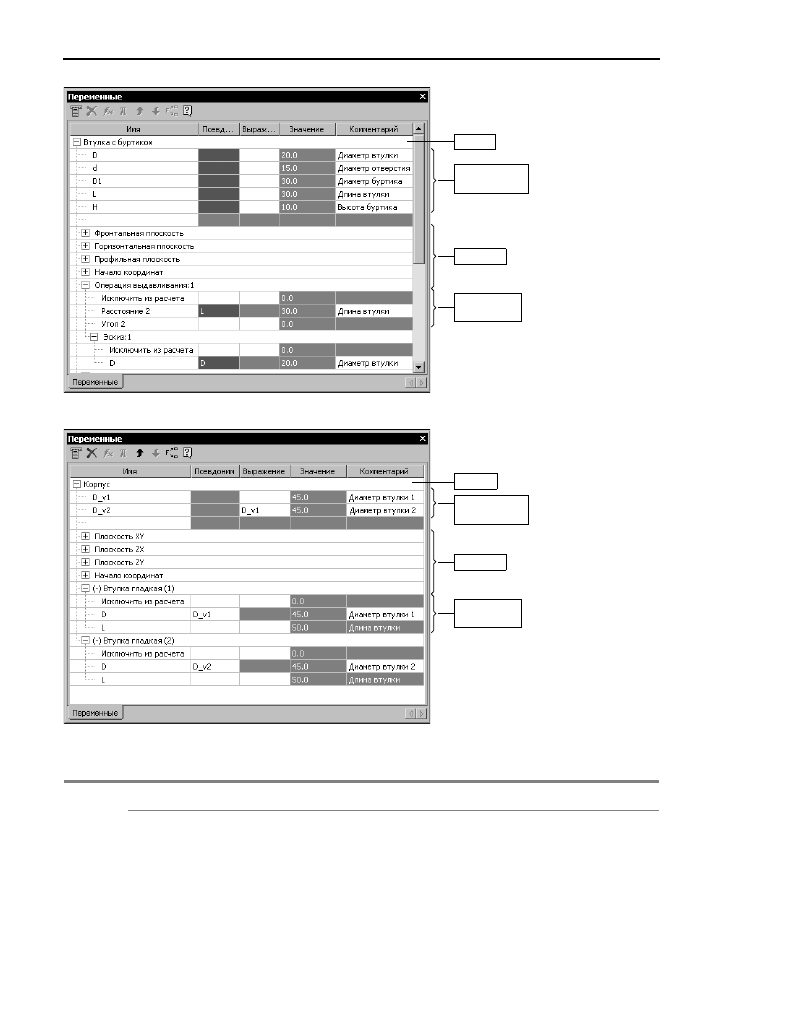

Рис. 105.1. Таблица переменных детали

Деталь

Переменные
детали

Объекты

Параметры
объектов

Рис. 105.2. Таблица переменных сборки

Сборка

Переменные
сборки

Объекты

Параметры
объектов

Табл. 105.1. Колонки таблицы переменных

Название колонки Описание колонки

Имя

Заполняется автоматически. В нее помещаются названия модели,
объектов, параметров и переменных.

Псевдоним

Служит для ввода псевдонима параметра.
