КОМПАС-3D V8. Руководство пользователя - часть 182





247

Глава 103. Массивы компонентов

Справа от пиктограммы экземпляра массива в круглых скобках
отображается номер этого экземпляра.

Если сетка параллелограммная, номер экземпляра массива
состоит из двух чисел. Первое — номер экземпляра вдоль
первой оси сетки, второе — номер экземпляр вдоль второй
оси (нумерация экземпляров начинается с единицы).

Если сетка концентрическая, номер экземпляра массива со!
стоит из двух чисел. Первое — номер экземпляра в ради!
альном направлении, второе — номер экземпляра в кольце!
вом направлении (нумерация экземпляров начинается с
единицы).

Если копии расположены вдоль кривой, номер экземпляра
массива отсчитывается по порядку расположения экземп!
ляров, начиная от исходного.

Редактирование любой копии исходного компонента в составе
любого экземпляра равносильно редактированию самого ис!
ходного компонента.

Вы можете исключить любые экземпляры из любого массива,
кроме массива по образцу (см. раздел  112.1.1 на с. 296).

103.2. Массив по образцу

Вы можете создать массив компонентов текущей сборки, расположив их так же, как рас!
положены объекты другого — уже существующего — массива (образца).

Для этого вызовите команду

Массив по образцу.

Чтобы выбрать исходные компоненты для создания массива, активизируйте переключа!
тель

Компоненты на вкладке Панели свойств Выбор объектов и укажите нужные ком!

поненты. Их названия появятся в справочной таблице

Список компонентов.

Чтобы выбрать массив!образец, активизируйте переключатель

Исходный массив  и

укажите в Дереве построения пиктограмму нужного массива элементов детали. Его на!
звание выбранного массива появится в справочном поле.

После подтверждения выполнения операции в окне детали появится массив компонен!
тов, а в Дереве построения — пиктограмма, соответствующая его типу.

Созданный массив компонентов будет иметь те же параметры, что и массив!образец.

Например, в качестве образца указан массив элементов по концентрической сетке. Ком!
поненты нового массива будут расположены в узлах концентрической сетки, центр кото!
рой лежит на той же оси, что и центр сетки!образца. Расстояния между компонентами
нового массива в радиальном и осевом направлениях будут такими же, как расстояния
между элементами массива!образца.

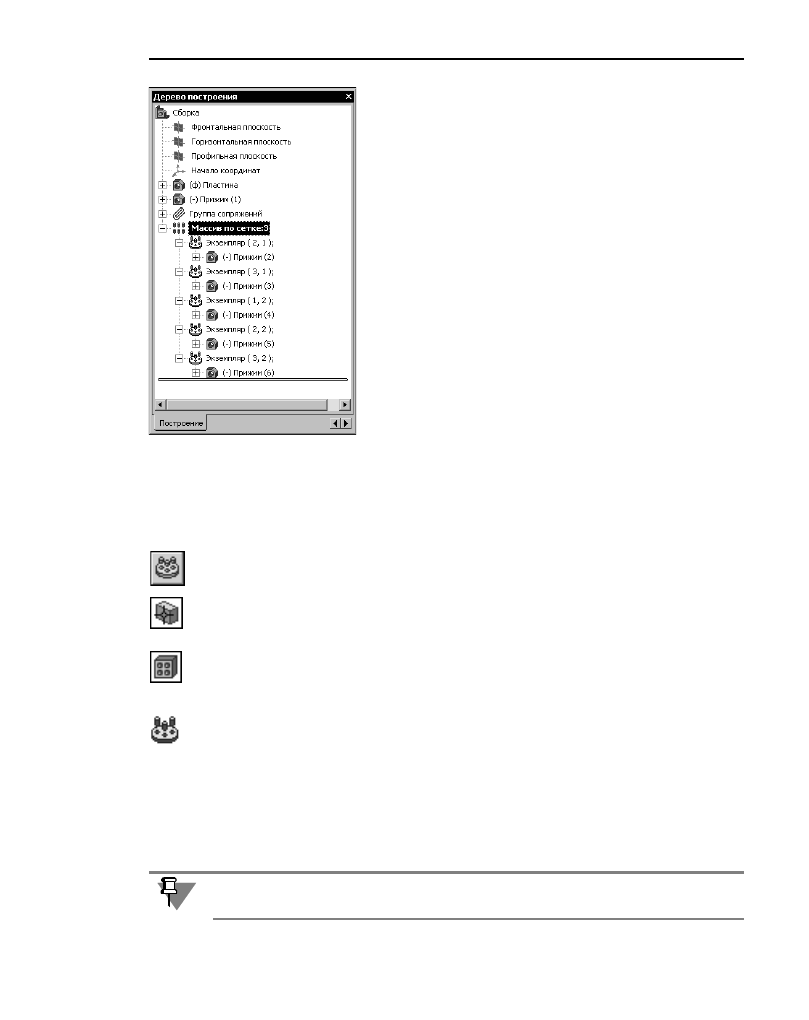

Рис. 103.2. Массив

в Дереве построения

Если в массиве!образце имелись удаленные экземпляры, то и новый массив не будет со!
держать экземпляров с этими номерами.

Часть XXII. Построение сборки

248

103.3. Массив по сетке

Чтобы создать массив компонентов сборки, расположив их в узлах параллелограммной
сетки, вызовите команду

Массив по сетке.

Укажите исходные компоненты для создания массива.

Задайте параметры сетки на вкладке Панели свойств

Параметры.

Они аналогичны параметрам сетки при построении массива элементов детали (см. раз!
дел  85.2 на с. 101).

После подтверждения выполнения копирования в окне детали появится параллелограм!
мный массив компонентов, а в Дереве построения — соответствующая пиктограмма.

103.4. Массив по концентрической сетке

Чтобы создать массив компонентов сборки, расположив их в узлах концентрической
сетки, вызовите команду

Массив по концентрической сетке.

Укажите исходные компоненты для создания массива.

Задайте параметры сетки на вкладке Панели свойств

Параметры.

Они практически аналогичны параметрам сетки при построении концент!
рического массива элементов детали (см. раздел 85.3 на с. 105). Дополни!
тельная возможность — возможность задания базовой точки копирова!
ния. От того, каким способом задана базовая точка, зависят:

положение плоскости сетки,

положение начальной окружности и первого луча,

расположение экземпляров массива в узлах сетки.

Управление расположением массива осуществляется с помощью пере!
ключателей группы

Способ на вкладке Выбор объектов Панели свойств.

По умолчанию базовая точка копирования определяется автоматически — активен пере!
ключатель

Автоопределение. В этом случае взаиморасположение компонентов в эк!

земплярах массива, находящихся на одном луче, отличается от взаиморасположения ис!
ходных компонентов. Так происходит из!за того, что для каждого исходного компонента
строится собственная концентрическая сетка. Массив в данном случае строится следую!
щим образом.

1. Строится плоскость сетки, перпендикулярная оси массива и проходящая через начало

координат исходного компонента.

2. Через это начало координат проводятся первый луч и первая окружность сетки.

3. Строятся остальные лучи и окружности в соответствии с заданными параметрами сетки.

4. Копии исходного компонента размещаются следующим образом: начала координат ко!

пий совпадают с узлами сетки, а направления осей координат копий — с направлениями
осей исходного компонента.

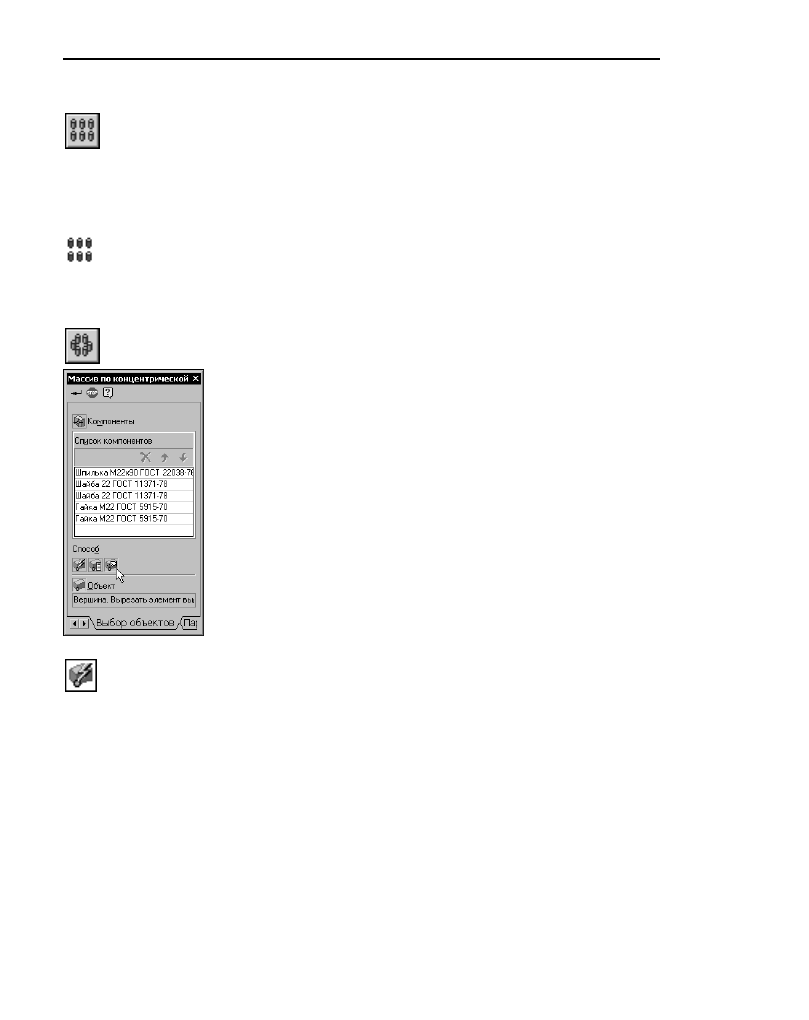

Рис. 103.3.

249

Глава 103. Массивы компонентов

5. Если включен доворот копий до радиального направления, то каждая из них дополни!

тельно поворачивается вокруг «своего» узла сетки.

6. Вышеописанные действия повторяются для остальных исходных компонентов массива.

Если требуется, чтобы взаиморасположение компонентов во всех экземплярах массива
совпадало с взаиморасположением исходных компонентов, необходимо явно указать
базовую точку. В этом случае строится единственная концентрическая сетка, в узлы ко!
торой помещаются экземпляры массива (группы копий исходных компонентов).

В качестве базовой точки могут использоваться следующие объекты.

Начало координат того исходного компонента, с которого начинается список компонен!
тов на вкладке

Выбор объектов.

Произвольная точка модели.

Чтобы выбрать в качестве базовой точки начало координат первого копируемого компо!
нента, активизируйте переключатель

По первому в списке.

Чтобы выбрать в качестве базовой произвольную точку, активизируйте переключатель
Ручное указание и укажите нужную точку (вершину, точку в эскизе и т.п.) в окне моде!
ли.

Массив с явно указанной базовой точкой строится следующим образом.

1. Строится плоскость сетки, перпендикулярная оси массива и проходящая через указан!

ную точку (начало координат первого исходного компонента или произвольно выбран!
ную точку в окне модели).

2. Через эту точку проводятся первый луч и первая окружность сетки.

3. Строятся остальные лучи и окружности в соответствии с заданными параметрами сетки.

4. Группы копий исходных компонентов размещаются так, чтобы указанная точка совпала

с узлом сетки.

5. Если включен доворот копий до радиального направления, то каждая группа дополни!

тельно поворачивается вокруг «своего» узла сетки.

После подтверждения выполнения копирования в окне детали появится концентричес!
кий массив компонентов, а в Дереве построения — соответствующая пиктограмма.

103.5. Массив вдоль кривой

Чтобы создать массив компонентов сборки, расположив их вдоль указанной кривой, вы!
зовите команду

Массив вдоль кривой.

Укажите исходные компоненты и траекторию массива.

Задайте параметры траектории. Они практически аналогичны параметрам траектории
при построении массива элементов детали (см. раздел  85.4 на с. 109). Исключение со!
ставляет способ задания базовой точки копирования. От того, каким способом задана
базовая точка, зависит расположение компонентов массива. Управление расположени!

Вы можете изменить порядок следования компонентов. Для этого воспользуйтесь кноп!
ками

Переместить вверх и Переместить вниз, расположенными над списком компо!

нентов (см. рис. 103.3).

Часть XXII. Построение сборки

250

ем компонентов осуществляется с помощью переключателей группы

Способ на вкладке

Выбор объектов Панели свойств.

Активизация переключателя

Автоопределение означает расположение компонентов

на кривых, повторяющих траекторию. При этом массив строится следующим образом.

1. Траектория копирования параллельным переносом перемещается так, чтобы ее началь!

ная точка совпала с началом координат исходного компонента массива.

2. Копии компонента размещаются так, чтобы начала координат каждой копии располага!

лись на траектории на расстояниях, равных шагу.

3. Если исходных компонентов несколько, то действия, описанные в пп. 1 и 2, повторяются

для каждого компонента.

4. Если включено сохранение ориентации копий, то каждая из них дополнительно повора!

чивается вокруг своего начала координат.

Для получения предсказуемого результата копирования при использовании автомати!
ческого определения базовой точки рекомендуется строить траекторию так, чтобы она
заведомо начиналась в начале координат исходного компонента.

Если построение траектории, удовлетворяющей данному требованию, невозможно или
затруднено, используйте режим копирования по системе координат первого исходного
компонента. Для этого активизируйте переключатель

По СК первого в списке. В этом

случае массив строится следующим образом.

1. Траектория копирования параллельным переносом перемещается так, чтобы ее началь!

ная точка совпала с началом координат того исходного компонента, с которого начина!
ется список компонентов на вкладке

Выбор объектов.

2. Копии первого исходного компонента располагаются на траектории так, чтобы начала

координат каждой копии располагались на траектории на расстояниях, равных шагу.

3. Через начало координат второго и последующих исходных компонентов проводятся эк!

видистанты траектории.

4. Копии второго и последующих исходных компонентов размещаются так, чтобы начала

координат каждой копии располагались на соответствующих эквидистантах траектории
на расстояниях, равных шагу.

5. Если включено сохранение ориентации копий, то каждая из них дополнительно повора!

чивается вокруг своего начала координат.

При необходимости вы можете выбрать точку для переноса траектории произвольно.
Для этого активизируйте переключатель

Ручное указание и укажите в окне модели

нужную точку. Массив компонентов в этом случае строится следующим образом.

1. Траектория копирования параллельным переносом перемещается так, чтобы ее началь!

ная точка совпала с указанной.

2. Через начала координат исходных компонентов проводятся эквидистанты траектории.

3. Копии исходных компонентов размещаются так, чтобы начала координат каждой копии

располагались на соответствующих эквидистантах траектории на расстояниях, равных
шагу.

4. Если включено сохранение ориентации копий, то каждая из них дополнительно повора!

чивается вокруг своего начала координат.
