Часть XIII. Измерения

234

После указания каждого контура на экране появляется диа!
лог свойств объекта (рис. 69.1). Элементы управления это!
го диалога представлены в таблице 69.2.

Расчет МЦХ начинается сразу после указания первой границы. Система определяет сле!
дующие значения:

▼

массу тела,

▼

объем тела,

▼

координаты центра масс,

▼

плоскостные моменты инерции,

▼

осевые моменты инерции,

▼

центробежные моменты инерции.

При указании каждой следующей границы (отверстия или тела) характеристики вычис!
ляются заново.

Рис. 69.1.  Диалог Свойства объекта

Табл. 69.2. Элементы управления параметрами тела/отверстия

Элемент

Описание

Тело

, Отверстие

Укажите, границей чего является указанный контур — тела или
отверстия.

Выбрать
из Справочника

Кнопка, позволяющая выбрать материал из Справочника
материалов (если он установлен на вашем рабочем месте).
Значение плотности указанного материала появится в поле
Плотность.

Плотность

Кнопка, позволяющая выбрать значение плотности из справочного
файла плотностей

*

. Выбранное значение появится в поле

Плотность. Вы можете также ввести нужное значение с
клавиатуры.

Угол раствора

Угол вращения.

* Файл ...\ASCON\KOMPAS3D V8\Sys\Grарhic.dns. Значения плотностей ма!

териалов, содержащиеся в нем, могут редактироваться пользователем.

Для корректного вычисления МЦХ тел с отверстиями необходимо при указании отверс!
тия задавать плотность материала, из которого изготовлено тело с этим отверстием.

235

Глава 69. Массоцентровочные характеристики

69.4.

МЦХ тел выдавливания

Чтобы вычислить МЦХ тела выдавливания с заданным сечением, вызовите команду
МЦХ тел выдавливания.

Тело выдавливания для расчета МЦХ строится по следующим правилам.

▼

Сечение тела выдавливания лежит в плоскости XOY (в плоскости графического докумен!
та).

▼

Выдавливание производится в направлении оси Z.

Задайте границы сечения тела плоскостью XOY.

После указания каждого контура на экране появляется диа!
лог свойств объекта (рис. 69.2).

Поле

Толщина предназначено для ввода толщины тела в

направлении выдавливания. Остальные элементы управле!
ния диалога представлены в таблице 69.2.

Расчет МЦХ начинается сразу после указания первой границы. Система определяет сле!
дующие значения:

▼

массу тела,

▼

объем тела,

▼

координаты центра масс,

▼

плоскостные моменты инерции,

▼

осевые моменты инерции,

▼

центробежные моменты инерции.

При указании каждой следующей границы (отверстия или тела) характеристики вычис!
ляются заново.

Рис. 69.2.  Диалог Свойства объекта

Часть XIV

Библиотеки

238

Глава 70.

Менеджер библиотек

Работа со всеми библиотеками КОМПАС!3D V8 производится с помощью специальной
утилиты — Менеджера библиотек.

Для включения и отключения окна Менеджера библиотек служит команда

Сервис —

Менеджер библиотек.

Вы можете зафиксировать окно Менеджера рядом с любой границей Главного окна сис!
темы. Приемы управления состоянием Менеджера библиотек практически аналогичны
приемам управления состоянием Панели свойств (см. Том I, раздел 1.1.1 на с. 28).

70.1.

Окно Менеджера библиотек

Окно Менеджера библиотек может содержать несколько вкладок. На первой вкладке —
Библиотеки КОМПАС (рис. 70.1) отображается структура Менеджера: списки разде!
лов и библиотек.

Если в разделе имеются подключенные библиотеки, то его пиктограмма отображается
серым цветом, если нет — голубым.

Слева от названия каждой библиотеки находится пиктограмма, характеризующая тип
этой библиотеки:

▼

прикладная библиотека,

▼

библиотека фрагментов,

▼

библиотека моделей.

На остальных вкладках Менеджера отображается содержимое подключенных на данный
момент библиотек фрагментов, моделей и прикладных библиотек, работающих в режи!
ме панели.

Подключенные библиотеки отмечены красной «галочкой».

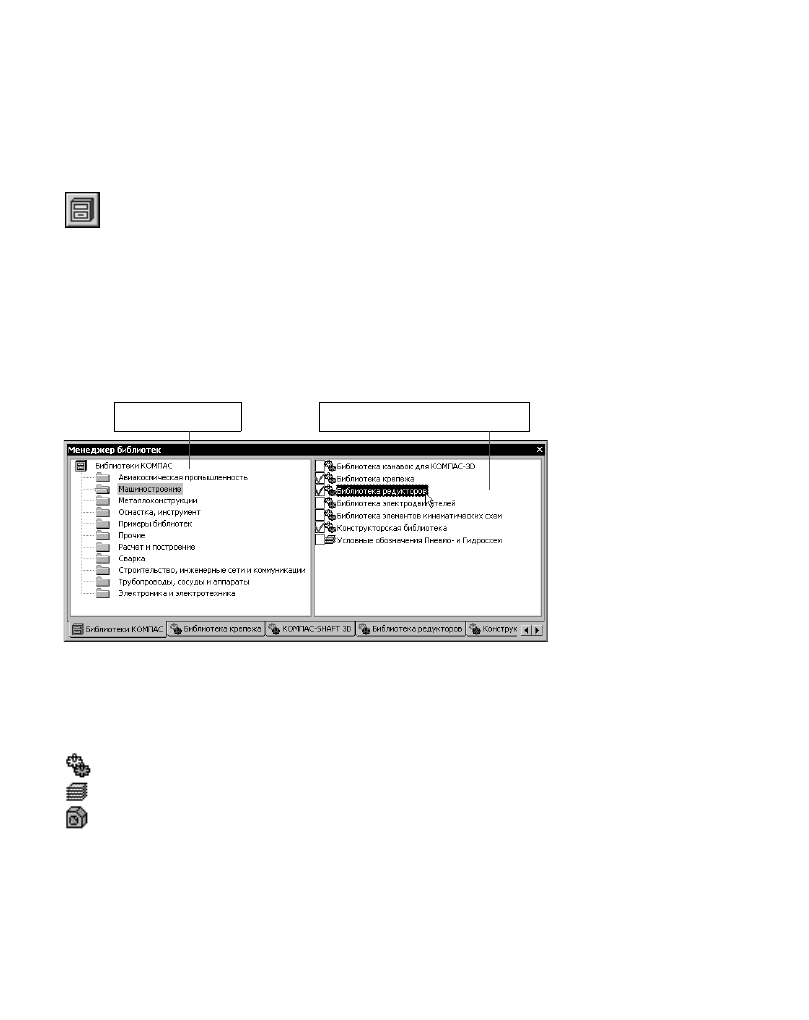

Рис. 70.1.  Окно Менеджера библиотек

Область просмотра библиотек,
находящихся в выделенном разделе

Область просмотра
разделов Менеджера
