Глава 65. Общие сведения

65.1.7. Сохранение таблиц

Создав таблицу один раз, вы можете сохранить ее в файле для дальнейшего использо!
вания. Файлы таблиц в КОМПАС!3D V8 имеют расширение tbl.

Чтобы сохранить текущую таблицу во внешнем файле, выполните следующие действия.

1. Вызовите команду

Сохранить таблицу в файл.

2. В появившемся диалоге задайте каталог и имя файла для сохранения таблицы.

Впоследствии сохраненную таблицу можно будет загружать с диска. Для этого в диалоге
создания таблиц следует нажать кнопку

Из файла (см. табл. 66.2 на с. 217).

65.1.8. Блокировка размеров таблицы

При создании типовых таблиц вы можете запретить изменение их структуры и габаритов
ячеек. Для этого вызовите команду

Блокировка размеров таблицы.

На экране появится диалог настройки блокировки
(рис. 65.7). Опции этого диалога представлены в
таблице 65.2.

65.1.9. Форматирование ячеек

Чтобы отформатировать текущую или выделенные ячейки таблицы, вызовите команду
Формат ячейки.

Рис. 65.7.  Диалог блокировки

размеров таблицы

Табл. 65.2. Диалог блокировки размеров таблицы

Опция

Описание

Зафиксировать
габариты ячеек

Запрещает изменение размеров ячеек таблицы.

Запретить
изменять
число строк

Делает недоступной команды вставки и удаления строк.

Запретить
изменять
число столбцов

Делает недоступной команды вставки и удаления столбцов.

Часть XII. Таблицы

214

На экране появится диалог форматирования ячейки
(рис. 65.8). Элементы управления этого диалога
представлены в таблице 65.3.

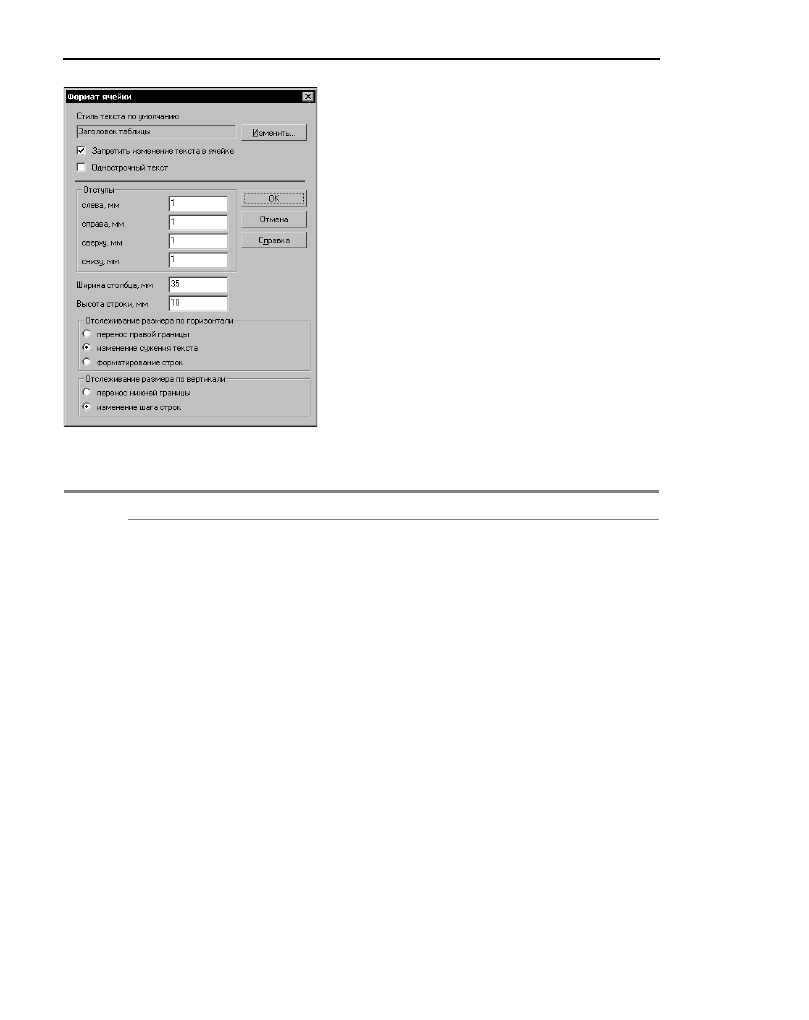

Рис. 65.8.  Диалог форматирования ячейки

Табл. 65.3. Диалог форматирования ячейки

Элемент

Описание

Стиль текста по
умолчанию

Поле, содержащее название стиля текста, применяемого по
умолчанию для надписи в ячейке.

Изменить

Кнопка, позволяющая выбрать стиль текста для указанной ячейки
(ячеек). После ее нажатия на экране появится диалог выбора стиля
текста (табл. 62.11 на с. 181).
При назначении другого стиля весь текст в ячейке (ячейках) будет
переформатирован в соответствии с новым стилем. Остальные
ячейки не изменятся.

Запретить
изменение текста
в ячейке

Опция, позволяющая блокировать любое редактирование
содержимого указанной ячейки (ячеек).
Такой запрет необходим, например, при создании типовых таблиц,
где имеются ячейки, текст которых не подлежит изменению.

Однострочный
текст

Опция, включение которой запрещает ввод более чем одной строки
текста в ячейке. Данная опция, как и предыдущая, используется
при создании типовых таблиц.

Отступы

Группа опций, определяющая расположение текста в ячейке.
Значения отступов отсчитываются от границ ячейки.
Не рекомендуется устанавливать отступы, равные нулю, так как при
этом символы текста будут «прикасаться» к линиям,
ограничивающим ячейку.

215

Глава 65. Общие сведения

Ширина столбца

,

Высота строки

Поля для ввода размеров текущей ячейки.
Доступны при активизации переключателей

Изменение сужения

текста (или Форматирование строк) и Изменение шага строк
в группах

Отслеживание размеров по горизонтали и

Отслеживание размеров по вертикали соответственно.

Отслеживание
размеров
по горизонтали/
вертикали

Группы переключателей, позволяющие установить способ
расположения текста внутри ячейки (ячеек). Эти способы подробно
описаны в таблицах 65.4 и 65.5.

Табл. 65.4. Отслеживание размеров по горизонтали

Способ

Описание

Перенос
правой границы

Длина строк в ячейке динамически отслеживается: при вводе
строки, длина которой превышает ширину ячейки, правая граница
ячейки (а вместе с ней и всего столбца) сдвигается вправо. Все
столбцы, расположенные справа от текущего, будут смещены
вправо. Переход к новой строке возможен только по нажатию
клавиши <Enter>.

Изменение
сужения текста

Ширина ячейки (и всего столбца) остается постоянной при вводе
текста

*

. Подгонка длины строки к ширине ячейки выполняется

путем изменения сужения символов. Переход к новой строке
возможен только по нажатию клавиши <Enter>.

* Возможность ручного изменения габаритов ячейки (см. раздел 65.1.4 на

с. 210) сохраняется.

Форматирование
строк

Ширина ячейки (и всего столбца) остается постоянной при вводе
текста

*

. Подгонка длины строки к ширине ячейки выполняется

путем автоматического переноса текста со строки на строку.

Табл. 65.5. Отслеживание размеров по вертикали

Способ

Описание

Перенос нижней
границы

Вертикальный размер текстового фрагмента в ячейке динамически
отслеживается: если текст не умещается в ячейке, ее нижняя
граница (и граница всей строки) смещается вниз.

Табл. 65.3. Диалог форматирования ячейки

Элемент

Описание

Часть XII. Таблицы

216

65.2.

Настройка параметров текста в таблице

Обычно текст в ячейках «шапки» таблицы отличается от текста в остальных ячейках вы!
сотой символов, способом выравнивания и другими параметрами.

При создании новой таблицы пользователь указывает, в какой строке будет располагать!
ся заголовок (см. табл. 66.2 на с. 217).

К ячейкам заголовка будет применен системный стиль текста Заголовок таблицы, а ко
всем остальным ячейкам — стиль Ячейка таблицы.

При необходимости вы можете изменить параметры указанных системных стилей в те!
кущем графическом или текстовом документе. Для этого вызовите команду

Сервис —

Параметры.... — Текущий документ.

В списке объектов настройки (он находится в левой части появившегося диалога) есть
пункты

Заголовок таблицы и Ячейка таблицы. При их выборе в правой части диалога

появляются элементы управления (см. табл. 64.2 на с. 204), позволяющие настроить со!
ответствующие системные стили текста в текущем документе.

После закрытия диалога тексты, имеющие системный стиль Заголовок таблицы и Ячейка
таблицы, будут переформатированы.

Сделанная настройка будет

сохранена в текущем документе и не изменится при переда&

че его на другое рабочее место.

Если в большинстве документов используются стили Заголовок таблицы и Ячейка таб
лицы с одинаковыми параметрами, то выполнение соответствующей настройки в каж!
дом документе нерационально. В этом случае можно сделать так, чтобы все новые доку!
менты сразу создавались с требуемыми настройками. Для этого вызовите команду
Сервис — Параметры... — Новые документы.

В левой части появившегося диалога раскройте раздел, соответствующий типу настраи!
ваемого документа —

Текстовый документ или Графический документ. Затем на!

стройте стили Заголовок таблицы и Ячейка таблицы, выбрав одноименные пункты.

Изменение
шага строк

Высота ячейки (и всего столбца) остается постоянной при вводе
текста. Подгонка общей высоты текста к высоте ячейки
выполняется путем уменьшения шага строк.

Если габариты ячейки были зафиксированы (см. раздел 65.1.8 на с. 213), то поля ввода
отступов, а также переключатели

Перенос правой границы и Перенос нижней гра

ницы становятся недоступными.

Команда

Сервис — Параметры... недоступна, когда система находится в режиме ре!

дактирования таблицы. Поэтому, чтобы приступить к настройке, необходимо выйти из
этого режима — щелкнуть мышью за пределами редактируемой таблицы.

Табл. 65.5. Отслеживание размеров по вертикали

Способ

Описание
