169

Глава 62. Общие приемы работы

вводу знаменателя осуществляется щелчком мыши под чертой дроби или нажатием кла!
виши <

> при нахождении текстового курсора на последней позиции в числителе.

При вводе дроби центрирование числителя и знаменателя выполняется автоматически.
Размер разделительной черты всегда соответствует выражению наибольшей длины (в
числителе или в знаменателе).

При перемещении курсора с помощью клавиш <

> и <> по строке, содержащей

дробь, действуют следующие правила.

▼

При движении слева направо курсор проходит сначала через числитель, а затем через
знаменатель.

▼

При движении справа налево курсор проходит сначала через знаменатель, а затем через
числитель.

Возможна вставка дробей в числитель и знаменатель существующей дроби — создание
вложенных («многоэтажных») дробей.

Если перед вызовом команды вставки дроби был выделен фрагмент строки, он преоб!
разуется в числитель дроби. Знаменатель следует ввести обычным образом.

62.9.2. Индексы

Вы можете вставлять в текст надстрочные и подстрочные индексы различной высоты —
полной, средней и малой. Они отличаются друг от друга высотой символов (табл. 62.6 на
с. 168).

После вызова команды вставки индекса курсор переходит в позицию для ввода верхнего
индекса. Переход к вводу нижнего индекса осуществляется щелчком мыши в позиции
нижнего индекса или нажатием клавиши <

> при нахождении текстового курсора на

последней позиции в верхнем индексе.

При перемещении курсора с помощью клавиш <

> и <> по строке, содержащей ин!

дексы, действуют следующие правила.

▼

При движении слева направо курсор проходит сначала через верхний индекс, а затем че!
рез нижний.

▼

При движении справа налево курсор проходит сначала через нижний индекс, а затем че!
рез верхний.

При вставке индекса резервируется место сразу для двух индексов — верхнего и нижне!
го. На практике же часто требуется ввод только одного индекса. В этом случае позицию
другого индекса следует просто оставить пустой. В дальнейшем вы можете заполнить
ее, не вызывая заново команду вставки, а просто поместив курсор в позицию нужного
индекса.

Индексы автоматически выравниваются по левой границе, за которую принимается по!
ложение курсора перед началом вставки индексов.

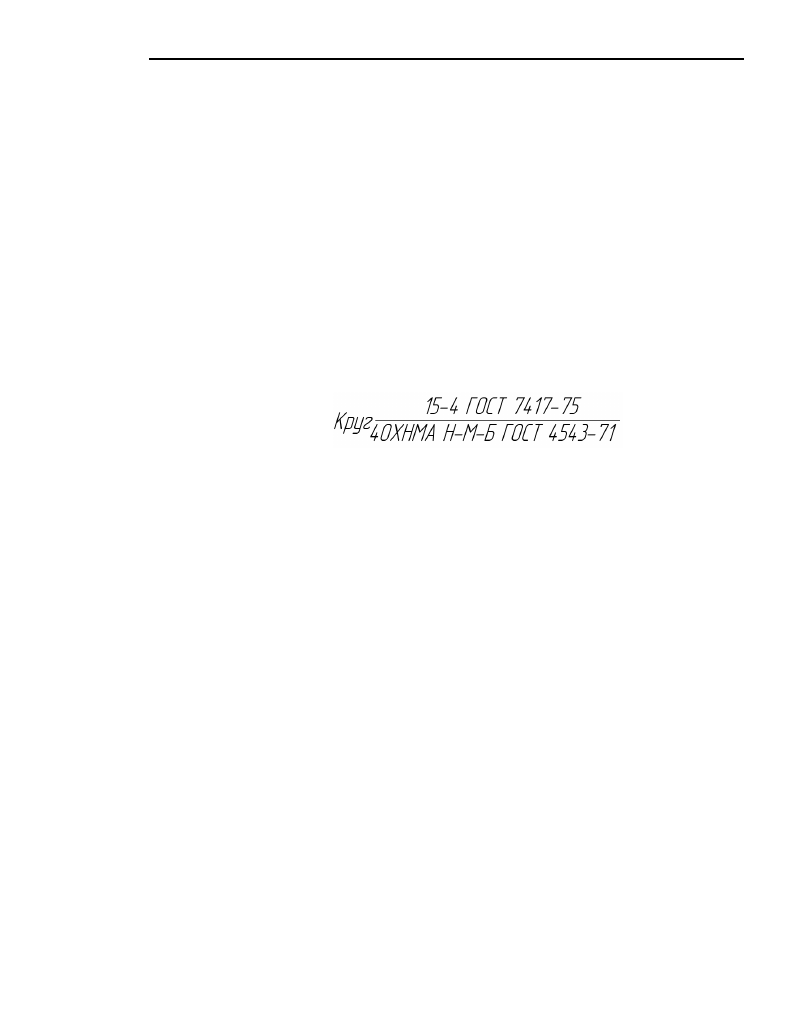

Рис. 62.10.  Пример использования дроби полной высоты

Часть XI.

Текстовый редактор

170

Возможна вставка индексов в позиции существующих индексов — создание вложенных
индексов.

Если перед вызовом команды вставки индекса был выделен фрагмент строки, он преоб!
разуется в верхний индекс. Нижний индекс можно ввести обычным образом.

62.9.3. Надстроки и подстроки

Вставка над! и подстрок является разновидностью вставки индексов. Отличие заключа!
ется в том, что строка!основание может иметь различную высоту, а верхние и нижние
индексы центрируются относительно строки!основания.

Вы можете вставить подстроку с нормальным основанием, высота символов которого
равна высоте символов текущего шрифта, и с увеличенным основанием, высота симво!
лов которого составляет

≈150 % от высоты символов текущего шрифта. Высота индек!

сов постоянна и составляет

≈45 % от высоты символов текущего шрифта.

Область применения команд вставки над! и подстрок — написание различных обозначе!
ний, математических формул и т.д.

После вызова команды вставки над/подстроки, курсор остается на месте — можно на!
чинать ввод строки!основания. Переход от ввода основания к вводу надстроки выполня!
ется клавишей <

> при нахождении текстового курсора в последней позиции основа!

ния, переход из надстроки в подстроку — также клавишей <

> при нахождении

текстового курсора в последней позиции надстроки.

При перемещении курсора с помощью клавиш <

> и <> по строке, содержащей над/

подстроки, действуют следующие правила.

▼

При движении слева направо курсор проходит сначала строку!основание, потом над!
строку, а затем подстроку.

▼

При движении справа налево курсор проходит сначала подстроку, потом надстроку, а за!
тем строку!основание.

Если перед вызовом команды вставки над/подстроки был выделен фрагмент строки, он
преобразуется в строку!основание. Над! и подстроки можно ввести обычным образом.

Рис. 62.11.  Пример использования индексов

Рис. 62.12.  Пример выражения с применением вставки над и подстроки

171

Глава 62. Общие приемы работы

Вставки дробей, индексов, над! и подстрок могут применяться при формировании раз!
личных выражений как по отдельности, так и в различных сочетаниях.

62.9.4. Специальные знаки и обозначения

Чтобы вставить в текст конструкторско!технологическое обозначение, вызовите коман!
ду

Спецзнак.

На экране появится диалог выбора спецзнака (рис. 62.14). Спецзнаки сгруппированы в
разделы. Чтобы просмотреть содержимое раздела, разверните его. Знак или обозначе!
ние, название которого выделено в списке, отображается в окне просмотра.

Чтобы вставить выделенный спецзнак, на!
жмите кнопку

ОК. Можно также дважды

щелкнуть мышью на его названии. Диалог
будет закрыт, а выбранный знак — встав!
лен в текущую позицию курсора.

По умолчанию используются знаки и обоз!
начения, хранящиеся в файле graphic.sss
(текстовый файл, содержащий описания
спецзнаков). Он поставляется вместе с
системой и располагается в подкаталоге
\Sys главного каталога КОМПАС!3D V8.

Чтобы подключить другой файл *.sss, нажмите кнопку

Другой набор в диалоге выбора

спецзнака.

62.9.5. Символы

Чтобы вставить в текст специальный символ, вызовите команду

Символ.

На экране появится таблица с набором символов текущего шрифта (рис. 62.15).

Чтобы просмотреть символы
другого шрифта, выберите его
название из списка

Шрифт.

Ячейка текущего символа в таб!
лице отображается с мигаю!
щим черным фоном. Переме!
щаться по таблице символов
можно как с помощью клавиш
со стрелками, так и с помощью
мыши.

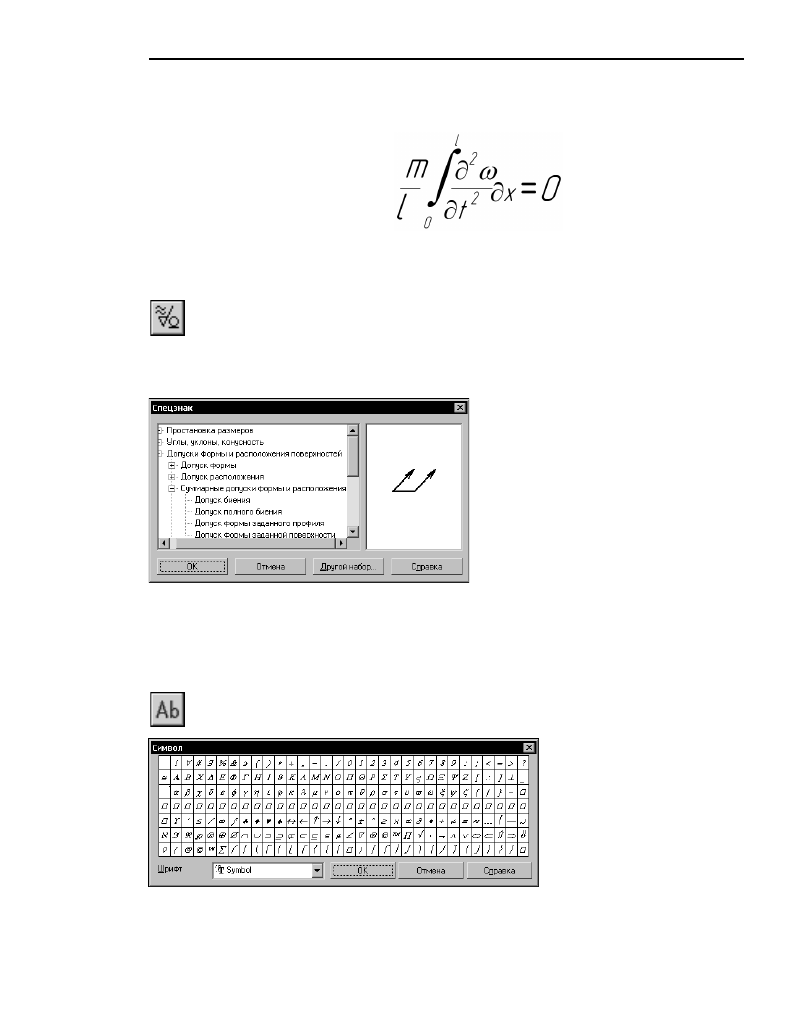

Рис. 62.13.  Пример формулы, введенной с помощью нескольких команд вставки

Рис. 62.14. Диалог выбора специального знака

Рис. 62.15. Пример таблицы символов

Часть XI.

Текстовый редактор

172

Чтобы увидеть увеличенное изображение символа, поместите на него курсор и нажмите
левую кнопку мыши. Пока кнопка будет оставаться нажатой, увеличенное изображение
символа будет находиться на экране.

Чтобы вставить выбранный символ в текущую позицию курсора, нажмите кнопку

ОК.

Можно также дважды щелкнуть левой кнопкой мыши на нужной ячейке таблицы.

Диалог будет закрыт, а выбранный символ — вставлен в текст.

62.9.6. Текстовые шаблоны

Текстовые шаблоны — это фрагменты текстов, хранящиеся во внешних файлах *.tdр.
Они содержат различные типовые тексты и служат для автоматизации ввода часто
встречающихся строк или обозначений.

Чтобы вставить шаблон в документ, вызовите команду

Текстовый шаблон.

На экране появится окно Библиотекаря текстовых шаблонов (рис. 62.16).

Каждая вкладка Библиотекаря соответствует одному файлу шаблонов (*.tdp).

Текстовые шаблоны сгруппированы в разделы, список которых отображается в левой
части вкладки. В правой ее части отображается список шаблонов выделенного раздела
(вверху) и полный текст выделенного шаблона (внизу).

Вы можете найти нужный шаблон, просматривая разделы. Кроме того, можно восполь!
зоваться поиском. Для этого вызовите команду

Редактор — Найти... из меню Библио!

В составе КОМПАС!3D V8 поставляются четыре шрифта TrueTyрe и четыре векторных
шрифта, специально разработанных для написания текстов в соответствии с ЕСКД.
Шрифтам присвоены названия GOST tyрe А, GOST tyрe B, Symbol tyрe А, Symbol tyрe B. В
таблицах этих шрифтов содержатся различные конструкторские и технологические зна!
ки, латинские цифры, буквы греческого алфавита.

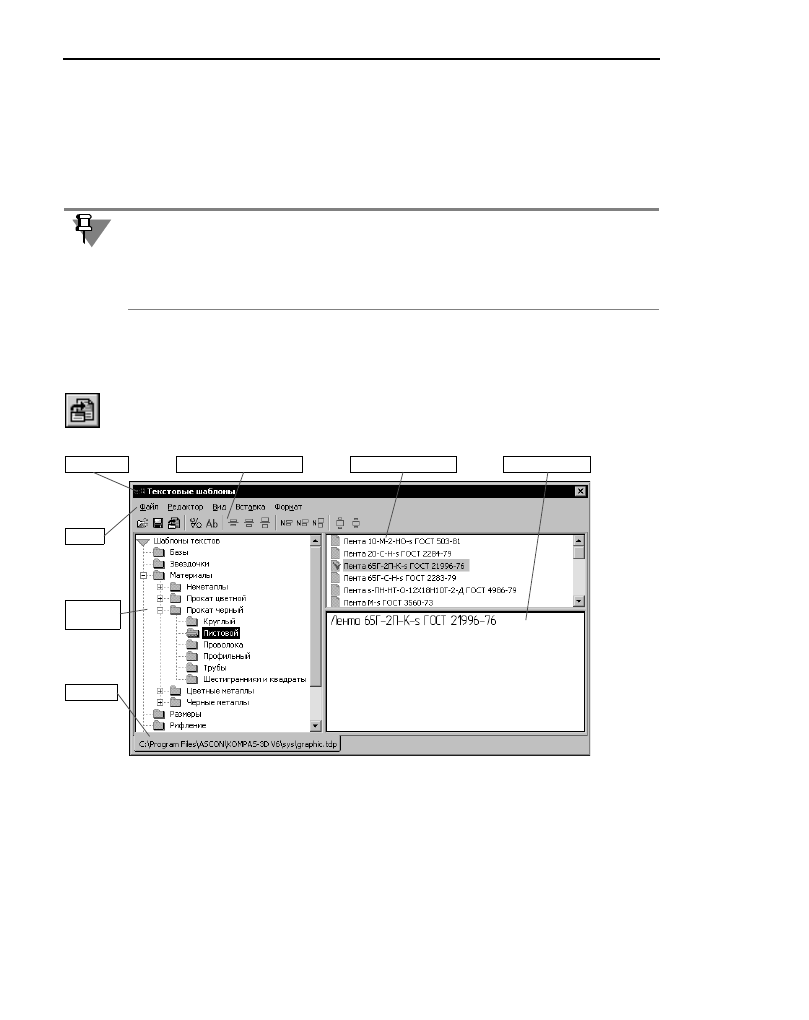

Рис. 62.16. Окно Библиотекаря текстовых шаблонов

Заголовок

Список

разделов

Текст шаблона

Меню

Панель инструментов

Список шаблонов

Вкладка
