Глава 54.

Отображение ограничений и степеней свободы

Работать с параметрическим изображением (например, эскизом) гораздо удобнее, если
на экране кроме самих геометрических объектов отображаются наложенные на них ог!
раничения и имеющиеся у них степени свободы.

Для показа ограничений и степеней свобод служат команды:

▼

Отображать ограничения,

▼

Отображать степени свобод.

Ограничения и степени свободы показываются на экране все время, пока нажаты соот!
ветствующие кнопки. Для отключения показа всех значков того или иного типа отожмите
нужную кнопку или вызовите команду повторно. Отключить показ ограничений или сте!
пеней свободы для отдельного объекта невозможно.

Обратите внимание на то, что настройка отображения ограничений и степеней свободы
распространяется только на текущее окно. В другом окне (в том числе в новом окне те!
кущего документа) отображение значков может быть включено или выключено незави!
симо от текущего окна.

Отображение ограничений и степеней свободы в чертежах и фрагментах по умолчанию
выключено, а в эскизах трехмерных элементов — включено.

Вы можете выбрать цвет
значков и включить (вы!
ключить) постоянное отоб!
ражение переменных, ра!
мок фиксированных разме!
ров и значков фиксирован!
ных точек в диалоге на!
стройки отображения огра!
ничений и степеней свобо!
ды (рис. 54.1). Для вызова
этого диалога служит ко!
манда

Сервис – Парамет

ры... – Система – Графи
ческий редактор – Огра
ничения и степени сво
боды. Элементы управле!
ния диалога настройки
отображения ограничений
и степеней свободы пред!
ставлены в таблице 54.1.

В чертежах степени свободы отображаются только у тех объектов, которые имеют огра!
ничения, в то время как во фрагментах и эскизах отображаются степени свободы всех
объектов.

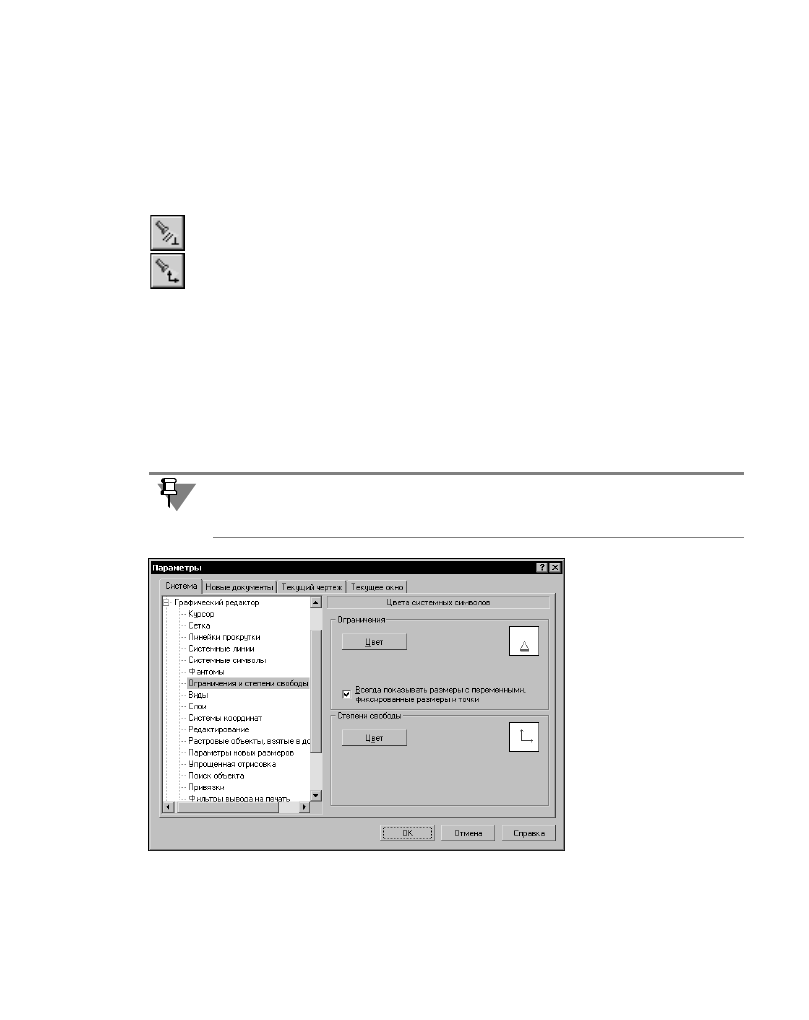

Рис. 54.1.  Диалог настройки отображения ограничений

и степеней свободы

Часть IX.

Параметризация геометрических объектов

126

54.1.

Ограничения

Чтобы показать на экране значки, символизирующие ограничения, наложенные на гра!
фические объекты, вызовите команду

Отображать ограничения.

После вызова команды на экране появятся значки ограничений (см. табл. 54.2).

Табл. 54.1. Диалог настройки отображения ограничений и степеней свободы

Элемент

Описание

Ограничения

Группа, позволяющая настроить отображение символов,
обозначающих ограничения, наложенные на графические объекты.

Цвет

Кнопка, позволяющая изменить цвет отображения значков,
показывающих ограничения. После нажатия кнопки

Цвет на

экране появляется стандартный диалог выбора цвета.

Всегда
показывать
размеры
с переменными,
фиксированные
размеры и точки

Включение этой опции означает, что следующие объекты:

▼

переменные, присвоенные размерам,

▼

рамки вокруг фиксированных размеров,

▼

символы, обозначающие фиксированные точки,

будут показываться на экране вне зависимости от того, включено
или выключено отображение ограничений. При выключенной
опции перечисленные объекты показываются только при
включенном отображении ограничений.

Степени свободы Группа, позволяющая настроить отображение символов,

обозначающих степени свободы, имеющиеся у графических
объектов. Эта группа содержит лишь кнопку

Цвет, позволяющую

изменить цвет отображения значков.

Табл. 54.2. Значки, показывающие ограничения графических объектов

Ограничение

Изображение Расположение

Горизонтальность

В середине отрезка

Вертикальность

В середине отрезка

Выравнивание точек
по горизонтали

Штриховой горизонтальный отрезок,
связывающий выровненные точки

127

Глава 54. Отображение ограничений и степеней свободы

Выравнивание точек
по вертикали

Штриховой вертикальный отрезок,
связывающий выровненные точки

Совпадение точек

В точке

Точка на кривой,
Точка на середине
кривой

В точке; при необходимости кривая продляется
пунктирной линией

Симметрия
двух точек

Штриховой отрезок, связывающий
симметричные точки, и квадрат в точке его
пересечения с осью; при необходимости ось
продляется штриховой линией до центра
квадрата

Параллельность

В серединах отрезков

Перпендикулярность

В точке пересечения отрезков; при
необходимости отрезки продляются
штриховой линией

Коллинеарность

Над серединами отрезков; ближайшие концы
отрезков соединяются штриховой линией

Касание

В точке касания; при необходимости кривые
продляются до точки касания штриховой
линией

Табл. 54.2. Значки, показывающие ограничения графических объектов

Ограничение

Изображение Расположение

Часть IX.

Параметризация геометрических объектов

128

54.2.

Степени свободы

Чтобы показать на экране значки, символизирующие степени свободы, имеющиеся у
графических объектов, вызовите команду

Отображать степени свободы.

После вызова команды на экране появятся значки степеней свободы (см. табл. 54.2).

Равенство радиусов

Для дуги — над серединой, для окружности —
над верхней точкой

Равенство длин

Над серединами отрезков

Фиксация точки

В точке

Фиксация размера

Размер
с переменной

Табл. 54.2. Значки, показывающие ограничения графических объектов

Ограничение

Изображение Расположение

Табл. 54.3. Значки, показывающие степени свободы объектов

Объект

Изображение максимального
количества степеней свободы

Комментарий

Точка

Отрезок

Отображаются степени свободы
каждого конца отрезка

Окружность

Отображаются степени свободы
центра и радиуса
