Глава 52. Общие сведения о параметризации

▼

Попробуйте оценить на конкретных примерах чертежей, типовых для вашей организа!
ции, какие преимущества дает применение параметризации. В дальнейшем учитывайте
полученные результаты при новом проектировании или переработке имеющейся чер!
тежной документации.

52.6.

Особенности работы с параметрическими объектами

При работе с параметрическими чертежами и фрагментами может оказаться полезным
знание следующих особенностей.

▼

Чем больше ограничений наложено на объекты, составляющие изображение детали, тем
меньше вероятность сильных разбросов при пересчетах. В качестве вспомогательных
ограничений рекомендуется применять фиксацию точек, назначение горизонтальности
или вертикальности отрезков, простановку дополнительных размеров.

▼

Иногда параметрическое изображение впадает в некое «замороженное» состояние. При
этом не удается, например, выполнить перемещение точки или объекта либо изменить
значение размера, хотя внешне такому редактированию ничто не препятствует. В подоб!
ной ситуации можно попытаться «встряхнуть» объект, выполнив какое!либо другое пе!
ремещение или изменение размера.

▼

Рекомендуется не выполнять «резких движений» при редактировании параметрическо!
го изображения, лучший стиль при работе с ним — постепенность. Например, не следует
слишком сильно изменять значение размера (было 5 градусов, а стало 120). Такие зна!
чительные изменения лучше выполнять постепенно, в несколько приемов. То же самое
можно сказать и о редактировании перетаскиванием точек — не следует сдвигать объ!
ект или точку сразу на очень большое расстояние, лучше выполнить такое перемещение
в несколько этапов.

▼

Помните, что время обработки параметрического изображения существенно зависит от
насыщенности чертежа или фрагмента параметризованными объектами.

52.7.

Параметрический режим

Параметрическим режимом называется такой режим создания и редактирования гео!
метрических объектов и объектов оформления, в котором параметрические связи и ог!
раничения накладываются автоматически. При этом тип накладываемых связей и огра!
ничений определяется в процессе построения благодаря последовательности
выполнения команды построения объекта или осуществлению привязки (в том числе ло!
кальной).

Вот несколько примеров работы в параметрическом режиме.

▼

Вычерчивание отрезка, параллельного другому отрезку, с помощью команды

Парал

лельный отрезок при включенном параметрическом режиме вызовет автоматическое
возникновение соответствующей связи — параллельности отрезков.

▼

Если при вычерчивании окружности в параметрическом режиме ее центр будет привязан
к концу отрезка, то соответствующая связь — совпадение точек — будет сформирована
автоматически.

▼

Вычерчивание вертикального отрезка в параметрическом режиме приводит к наложе!
нию на него соответствующего ограничения — вертикальности.

Часть IX.

Параметризация геометрических объектов

114

▼

Простановка обозначения шероховатости в параметрическом режиме приводит к созда!
нию ассоциативного знака шероховатости.

По умолчанию параметрический режим выключен.

Чтобы включить и настро!
ить параметрический ре!
жим в текущем графичес!
ком документе, вызовите
команду

Сервис – Пара

метры... – Текущий чер
теж (фрагмент) – Пара
метризация.

На экране появится диалог
настройки параметричес!
кого режима (рис. 52.2).
Элементы управления это!
го диалога представлены в
таблице 52.1.

Настройка параметрического режима хранится в самом документе и не изменяется при
его передаче на другое рабочее место.

Если вы создаете большинство графических документов в параметрическом режиме, то
выполнение соответствующей настройки в каждом документе нерационально. В этом
случае можно сделать так, чтобы во всех новых графических документах по умолчанию
был включен параметрический режим.

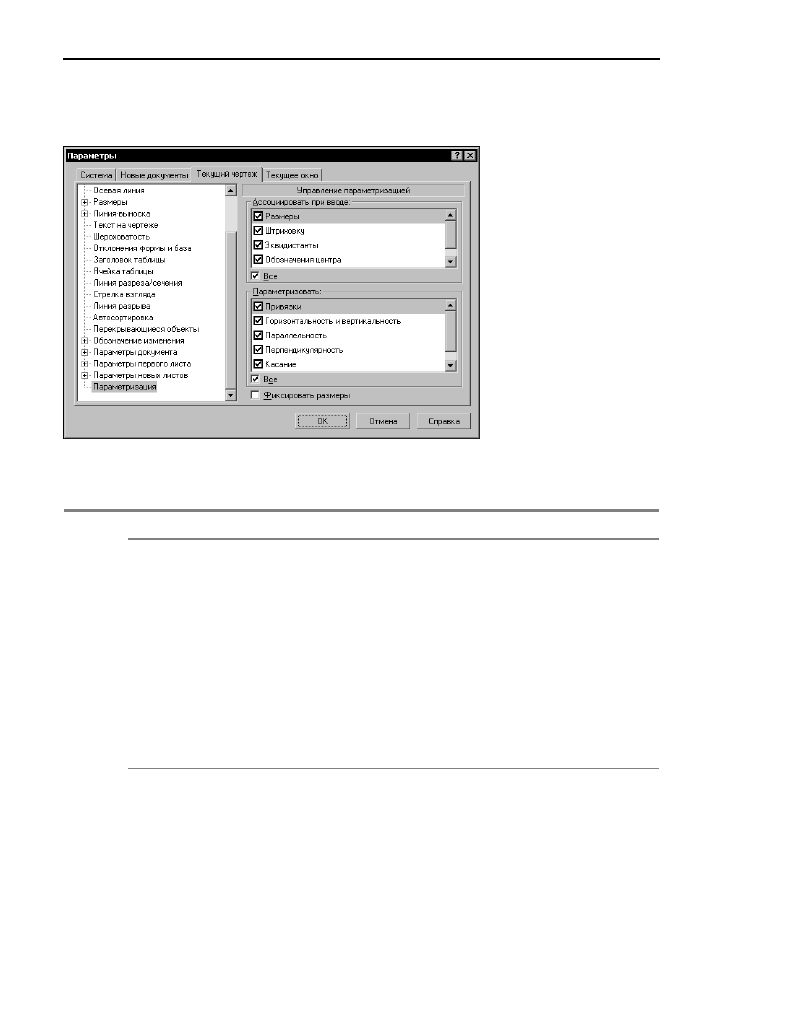

Рис. 52.2.  Диалог настройки параметрического режима

Табл. 52.1. Элементы управления диалога настройки параметрического режима

Элемент

Описание

Ассоциировать
при вводе

Группа опций, позволяющая включить ассоциативность объектов.
Вы можете включить любую комбинацию опций. Если требуется
активизировать все опции группы, включите опцию

Все.

Параметризовать Группа опций, позволяющая включить автоматическую

параметризацию построений. Вы можете включить любую
комбинацию опций. Если требуется активизировать все опции
группы, включите опцию

Все.

Фиксировать
размеры

Опция, включение которой означает, что ассоциативные размеры
будут автоматически фиксироваться при вводе. Опция доступна,
если в группе

Ассоциировать при вводе включена опция

Размеры.

115

Глава 52. Общие сведения о параметризации

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметризация. Настройте параметрический режим, как описа!
но выше.

52.8.

Общий порядок действий
при построении параметрического изображения

Если параметрический режим включен (см. раздел 52.7 на с. 113), то отмеченные в диа!
логе настройки параметризации связи и ограничения формируются системой автомати!
чески при вводе объектов.

Никаких специальных действий при создании объектов выполнять не нужно. Однако
следует обязательно учитывать, что совпадения точек объектов параметризуются через
выполненные при указании этих точек привязки. При этом не имеет значения, какая при!
вязка действовала — глобальная или локальная. Точка, указанная просто «неподалеку»
от другой точки, без выполнения привязки, параметризоваться не будет. Совпадение то!
чек параметризуется и при перетаскивании характерных точек объектов (тоже через вы!
полненную привязку).

Ассоциативные объекты оформления создаются в обычном порядке.

Различные дополнительные взаимосвязи и ограничения можно назначить объектам в
любой момент, когда это потребуется.

Задание аналитических зависимостей между переменными, соответствующими пара!
метрам модели, производится в окне

Переменные.

52.9.

Подготовка параметрических фрагментов
для вставки в другие документы

Вставка в документы параметрических фрагментов позволяет сэкономить время не
только на вычерчивании изображения, но и на его редактировании, так как для перестро!
ения изображения достаточно изменить параметры фрагмента. Изменение параметров
возможно как во время, так и после вставки.

Порядок вставки фрагментов (в том числе параметрических) в документ описан в разде!
ле 51.1 на с. 98.

Как правило, в параметрическом изображении изделия одни переменные являются не!
зависимыми (их значения могут быть непосредственно введены пользователем), а
другие — вычисляемыми (их значения зависят от значений остальных переменных). При
вставке параметрического фрагмента в другой документ обычно требуется задание зна!
чений независимых переменных. Остальные переменные вычисляются согласно сущес!
твующим во вставляемом фрагменте уравнениям и неравенствам.

Переменная в параметрическом фрагменте, значение которой можно изменять при
вставке этого фрагмента в другой документ, называется

внешней. Любые переменные

Под словом «точка» здесь понимается не точка — геометрический объект, а любая за!
даваемая характерная точка объекта при его построении (начальная и конечная точки от!
резка, центр окружности или эллипса и т.д.)

Часть IX.

Параметризация геометрических объектов

116

фрагмента могут быть внешними. Основное назначение внешних переменных — управ!
ление параметрами вставленного в другой документ фрагмента без редактирования это!
го фрагмента «изнутри».

Например, вы построили в параметрическом фрагменте изображение крышки и при по!
мощи уравнений и неравенств задали зависимости между ее высотой, толщиной, диа!
метром и диаметрами отверстий в ней. При вставке фрагмента с крышкой в чертеж раз!
мерами, определяющими все ее параметры, должны быть диаметр и высота. Сделайте
переменные, соответствующие диаметру и высоте крышки, внешними. Тогда в момент
вставки фрагмента в чертеж нужно будет задать только их значения. Расчет значений ос!
тальных переменных и соответствующее перестроение изображения будет выполнено
автоматически.

Присвоение переменной статуса «внешняя» производится на вкладке

Переменные ок!

на

Переменные (см. главу 54). Чтобы сделать переменную внешней, включите напро!

тив нее опцию в колонке

Внешняя (рис. 55.1 на с. 130).
