93

Глава 49. Приемы работы с ассоциативными видами

Синхронизацию основной надписи чертежа и модели можно настроить также в диалоге
(рис. 49.1), вызываемом командой

Сервис — Параметры... — Текущий чертеж — Па

раметры документа — Основная надпись.

Элементы управления
этого диалога выполняют
те же функции, что и эле!
менты вкладки

Парамет

ры, приведенные в табли!
це 49.1. Единственным
различием является от!
сутствие в диалоге кнопки
Синхронизировать, так
как она не участвует в
процессе настройки.

Если вы используете одни
и те же параметры синх!
ронизации во всех ассо!
циативных чертежах, то
выполнение соответству!
ющей настройки в каж!
дом чертеже нерацио!

нально. В этом случае можно сделать так, чтобы все новые чертежи сразу создавались
с требуемыми настройками синхронизации.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры документа — Основная надпись. На экране поя!

Синхронизация
массы

Переключатель, управляющей синхронизацией массы модели.
Если он активен, то всякий раз при синхронизации значение массы
модели будет рассчитано заново и занесено в графу Масса.
Если переключатель не активен, то пересчет массы не
производится, и ее значение в основной надписи не изменяется.

Точность
представления

Поле для ввода или выбора количества знаков после запятой в
значении массы.

Масса

Список, позволяющий установить единицы измерения массы
модели:

килограммы, граммы или тонны.

Сокращение

Поле обозначения единиц измерения массы. Символы, введенные
в это поле, передаются в графу Масса.

* Для этого следует нажать кнопку

Синхронизировать на Панели свойств

или вызвать команду

Синхронизировать данные из контекстного меню

основной надписи.

Табл. 49.1. Элементы управления синхронизацией основной надписи

Элемент

Описание

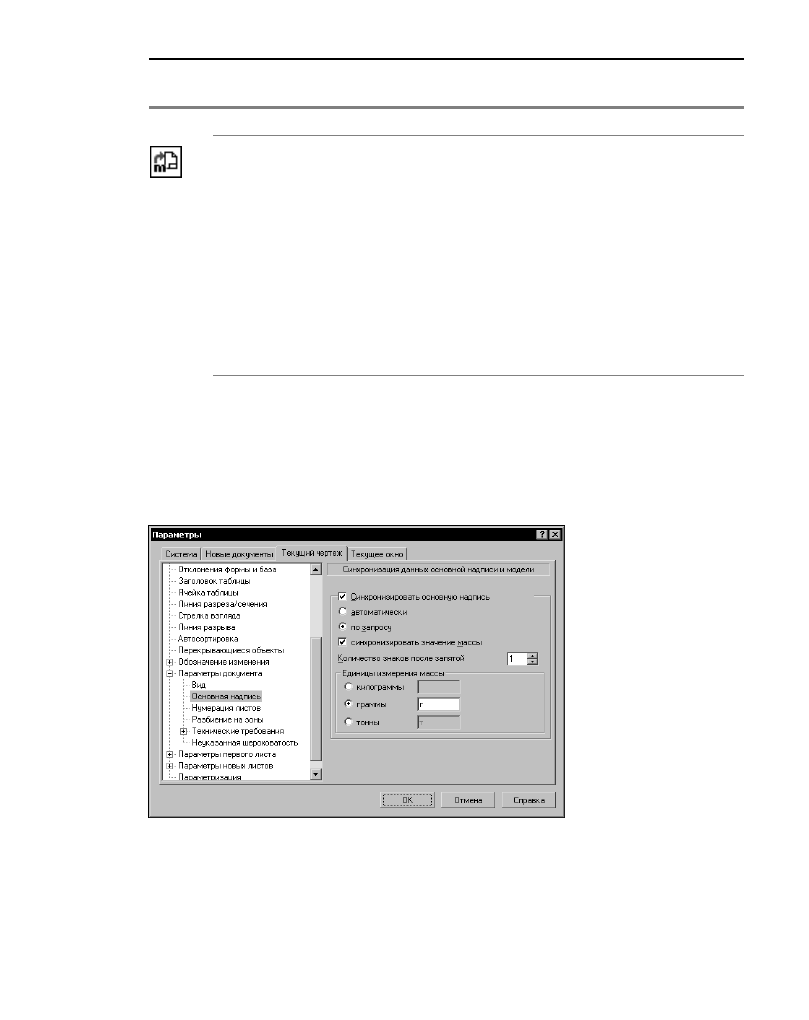

Рис. 49.1.  Диалог настройки синхронизации

Часть VII. Ассоциативные виды

94

вится диалог, аналогичный показанному на рис. 49.1, в котором можно установить необ!
ходимые параметры.

49.6.

Разрушение ассоциативных связей

Ассоциативные виды постоянно сохраняют связь с моделями, изображения которых в
них содержатся. Благодаря этому любое изменение модели передается в ее вид (виды).
По этой же причине ручное редактирование геометрии в ассоциативных видах невоз!
можно.

При необходимости ассоциативная связь вида с моделью может быть разрушена. Для
этого служит команда

Разрушить вид из контекстного меню на виде в Дереве постро!

ения чертежа (рис. 47.4, а). Можно также воспользоваться командой

Разрушить из ме!

ню

Редактор.

После разрушения ассоциативный вид превращается в набор примитивов (отрезков, дуг
и т.п.) и становится обычным пользовательским видом чертежа КОМПАС!3D V8.

Редактирование изображения в разрушенном виде возможно любыми доступными в
системе способами: масштабирование, деформация, редактирование с помощью «ха!
рактерных точек» и др. Способы редактирования геометрических объектов рассмотрены
в Томе I (часть V).

При разрушении вида, являющегося опорным для построения проекционных видов, эти
виды превращаются в произвольные. Другими словами, связь проекционных видов с
опорным разрушается, а с моделью — сохраняется.

При разрушении вида, являющегося опорным для вида по стрелке и видов, содержащих
выносные элементы или разрезы (сечения), эти виды разрушаются.

Разрушение ассоциативных видов может быть применено на этапе оформления черте!
жей или по окончании работы над ними, когда связь с моделью уже не существенна.
Чертеж с разрушенными ассоциативными связями требует меньше машинных ресурсов,
он быстрее загружается, перестаивается и т.п.

Если разрушение ассоциативного вида произошло по ошибке, то для восстановления
предыдущего состояния документа следует нажать кнопку

Отменить на панели Стан

дартная.

Часть VIII

Фрагменты

96

Глава 50.

Общие сведения о фрагментах

За время своей профессиональной деятельности каждый конструктор накапливает мно!
жество типовых решений, которые не оформляются в виде законченного и официально
утверждаемого чертежа. Это могут быть различные проработки, эскизы, черновики и так
далее. Для их хранения в КОМПАС!3D V8 предусмотрен специальный тип графического
документа —

фрагмент. Файлы фрагментов имеют расширение frw.

Главным отличием фрагмента от чертежа является отсутствие формата, основной над!
писи, обозначения шероховатости неуказанных поверхностей и технических требований.
Кроме того, во фрагменте невозможно создать несколько различных видов. Можно ска!
зать, что фрагмент аналогичен системному (нулевому) виду чертежа.

Изображения, хранящиеся во фрагментах, могут быть вставлены в графические и текс!
товые документы. При этом возможно использование различных способов вставки.

Документ, содержащий вставленный фрагмент, называется

главным документом по от!

ношению к фрагменту, а файл вставленного фрагмента —

источником вставки.

При работе с графическим документом возможно создание

локальных фрагментов. Эти

фрагменты хранятся внутри графического документа и могут многократно в нем исполь!
зоваться.

50.1.

Способы вставки фрагментов

КОМПАС!3D V8 обеспечивает три способа вставки фрагмента в другой документ. Эти
способы представлены в таблице 50.1.

Табл. 50.1. Способы вставки фрагментов

Способ вставки

Описание

Россыпью

Объекты, находящиеся во фрагменте, копируются в документ, а
всякая связь между этими объектами и фрагментом!источником
теряется.

Взять в документ Содержимое фрагмента копируется в документ и хранится там как

единое целое (создается особый объект —

внутренний типовой

фрагмент). Связь с фрагментом!источником не сохраняется, за
исключением информации о его имени и полном пути к файлу.
Такой способ вставки подходит для случаев, когда изменения в
изображении, хранящемся во фрагменте, должны отражаться
только в одном документе (хотя и в нескольких местах).
