Глава 44. Слои

Группа свойств слоев

Использование группы свойств слоев позволяет задать каждому слою, входящему в
группу, индивидуальный набор свойств. Сразу после создания группы свойств слоев
значения в полях

Списка листов, видов и слоев отображают фактическое состояние

слоев. Используя кнопки Панели инструментов или изменяя значения свойств слоя не!
посредственно в полях

Списка листов, видов и слоев, задайте состояние видимости,

активности и цвет для каждого слоя группы. Чтобы задать одинаковый набор свойств не!
скольким слоям, следует выделить их в

Списке и воспользоваться кнопками Панели

инструментов.

Обратите внимание на то, что изменить свойства текущего слоя невозможно.

В группе свойств слоев может быть либо один текущий слой, либо ни одного.

В последующем при выделении группы в

Дереве набор свойств, назначенных слоям

этой группы, будет показан в

Списке листов, видов и слоев. Фактическое состояние

слоев, включенных в группу, не отображается.

Чтобы сделанные настройки элементов группы вступили в силу, выделите группу
свойств и слоев и нажмите кнопку

Сделать текущим. На пиктограмме группы появится

«галочка». Затем нажмите кнопку

Применить. При этом Менеджер документа оста!

нется на экране. Если нажать кнопку

ОК, то настройки будут применены к слоям группы,

а

Менеджер документа закроется. Чтобы закрыть этот диалог, не применяя выпол!

ненные настройки, следует нажать кнопку

Отмена.

62

Глава 45.

Технические требования

При вводе и редактировании текста технических требований меню

Файл содержит спе!

циальные команды сохранения и закрытия, представленные в таблице 45.1.

45.1.

Размещение технических требований на чертеже

Войти в режим ручного размещения технических требований на чертежа можно двумя
способами:

▼

вызвав команду

Вставка — Технические требования — Размещение,

▼

вызвав команду

Ручное размещение тех. требований из их контекстного меню.

В режиме ручного размещения вокруг текста технических требований отображается
рамка с точками в углах (см. рис. 45.1).

Табл. 45.1. Специальные команды меню Файл при работе с техническими требованиями

Команда

Описание

Закрыть — Чертеж Позволяет закрыть чертеж, которому принадлежат редактируемые

технические требования. Окно технических требований также
закрывается.

Закрыть —
Технические
требования

Позволяет закрыть окно редактируемых технических требований.
Окно чертежа, которому они принадлежат, остается открытым.

Сохранить —
В чертеж

Позволяет записать технические требования в содержащий их
чертеж. Запись чертежа на диск не производится.

Сохранить —
С чертежом
в файл

Позволяет записать технические требования в содержащий их
чертеж, а сам чертеж — на диск. После выполнения команды
активным остается окно технических требований.

Сохранить как —
Текстовый
документ

Позволяет записать текст технических требований в отдельном
файле текстового документа КОМПАС!3D V8 (*.kdw).
После вызова команды на экране появляется диалог, в котором
требуется задать имя файла для записи.

Сохранить как —
С чертежом
в файл

Позволяет записать чертеж, содержащий редактируемые
технические требования, под другим именем или в другой каталог.
После выполнения команды активным становится окно
технических требований вновь записанного чертежа.

Указанные команды доступны только в том случае, если создан текст технических тре!
бований (см. раздел 39.4 на с. 21).

63

Глава 45. Технические требования

Чтобы переместить технические требования в другое место, поместите курсор внутрь
рамки (он изменит свою форму на четырехстороннюю стрелку), нажмите левую кнопку
мыши и передвигайте мышь, удерживая кнопку нажатой. Технические требования будут
перемещаться вслед за курсором. После того, как нужное положение будет достигнуто,
отпустите кнопку мыши.

«Перетаскивая» мышью характерные точки, расположенные на сторонах и в углах рам!
ки, вы можете изменить размер страницы технических требований.

Возможно также точное задание размещения и размеров страницы технических требо!
ваний. Для этого, находясь в режиме ручного размещения технических требований, вы!
зовите из контекстного меню команду

Позиционировать....

На экране появится диалог позиционирования текущей страницы технических требова!
ний. В нем можно задать расстояния от левой и нижней сторон формата (внешней рамки
чертежа) до сторон рамки технических требований.

45.2.

Разбивка технических требований на страницы

Текст технических требований автоматически размещается над основной надписью пер!
вого или последнего (в зависимости от настройки, см. табл. 45.3 на с. 65) листа. Если там
не умещается весь текст, то выполняется автоматическая разбивка технических требова!
ний на страницы и размещение их со сдвигом влево.

В том случае, если текст технических требований выходит за пределы формата, следует
установить больший формат чертежа (см. раздел 40.1 на с. 23). Если же технические
требования достаточно объемные (например, для больших сборочных единиц) и состоят
из десятка и более страниц, целесообразно оформить их на отдельном листе в виде тек!
стового документа (о создании текстовых документов см. главу 64).

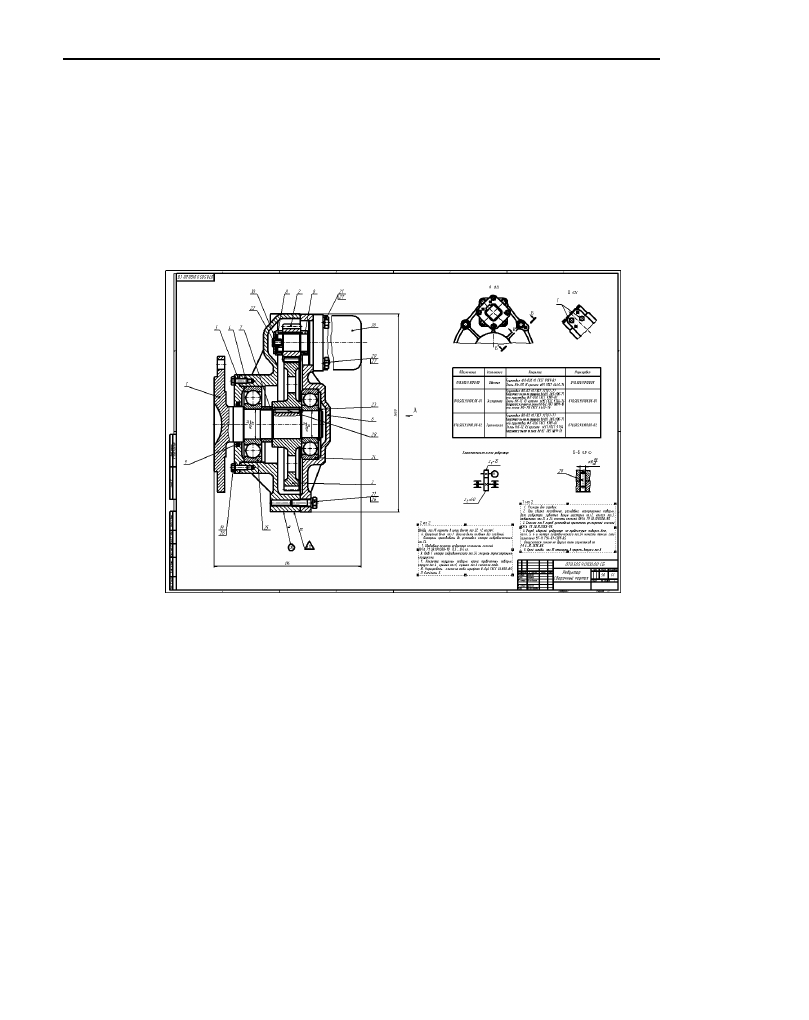

Рис. 45.1.  Режим размещения технических требований

Часть VI.

Создание чертежей

64

При необходимости вы можете принудительно разбить технические требования на стра!
ницы и по отдельности разместить их на поле чертежа.

Для этого войдите в режим ручного размещения технических требований и уменьшите
вертикальный размер рамки технических требований (см. раздел 45.1). Вокруг той части
технических требований, которая не уместилась в рамке (на первой странице), будет со!
здана новая рамка (вторая страница).

Вторая и последующие страницы технических требований автоматически размещаются
на свободном месте листа в соответствии со стандартными правилами.

Пример разбиения технических требований на две страницы показан на рис. 45.2.

Можно выполнить и обратную операцию. Если вы растянете исходную рамку до нужных
размеров, то весь текст вновь разместится внутри нее, а дополнительные рамки (страни!
цы) будут удалены.

Чтобы восстановить умолчательные размеры и положение страниц технических требо!
ваний, вызовите из их контекстного меню команду

Авторазмещение. Если чертеж

многолистовой, то умолчательное расположение технических требований зависит от на!
стройки их параметров (см. табл. 45.3 на с. 65).

45.3.

Редактирование и удаление технических требований

Войти в режим редактирования текста технических требований можно тремя способами:

▼

дважды щелкнув левой кнопкой мыши на технических требованиях,

▼

вызвав команду

Редактировать тех. требования из их контекстного меню,

▼

вызвав команду

Вставка — Технические требования — Ввод.

Для удаления технических требований из чертежа также существует три способа:

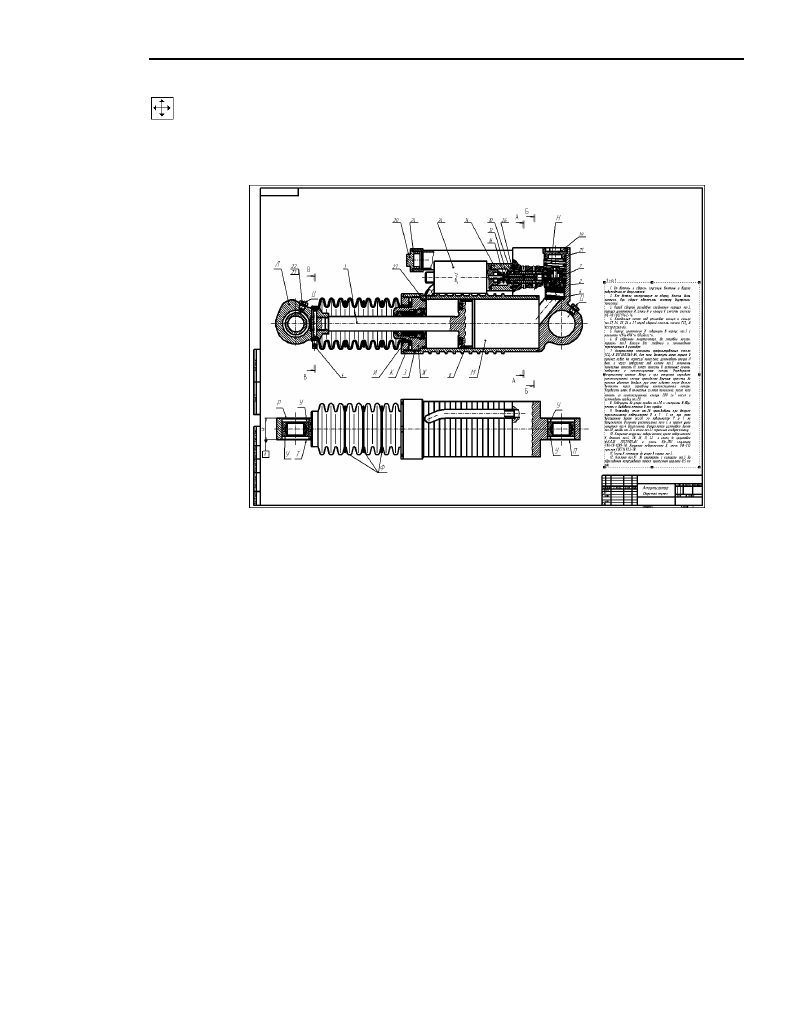

Рис. 45.2.  Разбиение технических требований на страницы
