Глава 43. Общие приемы работы с видами

43.5.

Копирование и перенос видов через буфер

Вы можете скопировать или перенести существующий вид со всеми расположенными в
нем объектами в другой чертеж. Для этой цели используется буфер обмена КОМПАС!
3D V8.

Чтобы скопировать или перенести вид, выделите его и поместите в буфер обмена. Затем
вставьте вид из буфера в другой чертеж. Подробнее работа с буфером обмена описана
в Томе I (раздел 8.8 на с. 97).

Если вид с таким номером уже есть в чертеже, система проверяет, нельзя ли вставить в
него содержимое вида из буфера обмена (объединить виды). Для объединения видов
должно выполняться условие полного совпадения:

▼

номеров,

▼

координат базовых точек,

▼

углов поворота

▼

масштабов

1

.

Если объединение видов невозможно, создается новый вид, которому присваивается
первый свободный номер.

Если необходимо скопировать вид в тот же самый чертеж, следует использовать копи!
рование при помощи мыши (подробнее см. Том I, раздел 28.1.2 на с. 222). При копиро!
вании система создает новый вид, присваивая ему первый незанятый номер.

43.6.

Удаление вида

Если содержимое какого!либо вида больше не потребуется для работы, вы можете уда!
лить этот вид из чертежа.

Для удаления вида выделите его, а затем вызовите команду

Редактор — Удалить —

Выделенные объекты или нажмите клавишу <Delete>.

Можно также вызвать команду

Удалить из контекстного меню вида в Дереве построе!

ния.

На экране появится диалог удаления видов. В нем перечислены названия удаляемых ви!
дов. Вы можете подтвердить удаление, нажав кнопку

ОК или отказаться от него, нажав

кнопку

Отмена.

Кроме того, можно удалять виды с помощью

Менеджера документа. Для этого вы!

полните следующие действия.

1. Вызовите

Менеджер документа.

2. Выделите в

Дереве листов, видов и слоев Менеджера корневой элемент — текущий

чертеж.

1. Этим условиям всегда удовлетворяют системные виды.

Системный вид удалить нельзя. Вы можете удалить лишь объекты, содержащиеся в нем
(см. Том I, главу 35), а сам вид всегда остается в чертеже.

Часть VI.

Создание чертежей

42

В

Списке листов, видов и слоев будут показаны все присутствующие в чертеже виды

их свойства.

3. Выделите в

Списке вид (виды), которые требуется удалить.

4. Нажмите кнопку

Удалить на Панели инструментов Менеджера документа.

Если удаляемый вид (виды) содержат объекты, на экране появляется сообщение об
этом. О наличии или отсутствии в виде объектов можно узнать до удаления вида — по
его пиктограмме в

Менеджере документа:

▼

пустой вид,

▼

вид с объектами.

5. Подтвердите удаление.

6. Закройте

Менеджер документа, нажав кнопку ОК.

43.7.

Настройка отрисовки фоновых и выключенных видов

Настройка отрисовки фоно!
вых и выключенных видов
производится в диалоге
(рис. 43.2), вызываемом ко!
мандой

Сервис — Пара

метры — Система — Гра
фический редактор —
Виды. Можно также нажать
кнопку

Настройка видов в

Менеджере документа.

Элементы управления на!
строечного диалога пред!
ставлены в таблице 43.2.

В

Менеджере документа невозможно удаление текущего и системного видов.

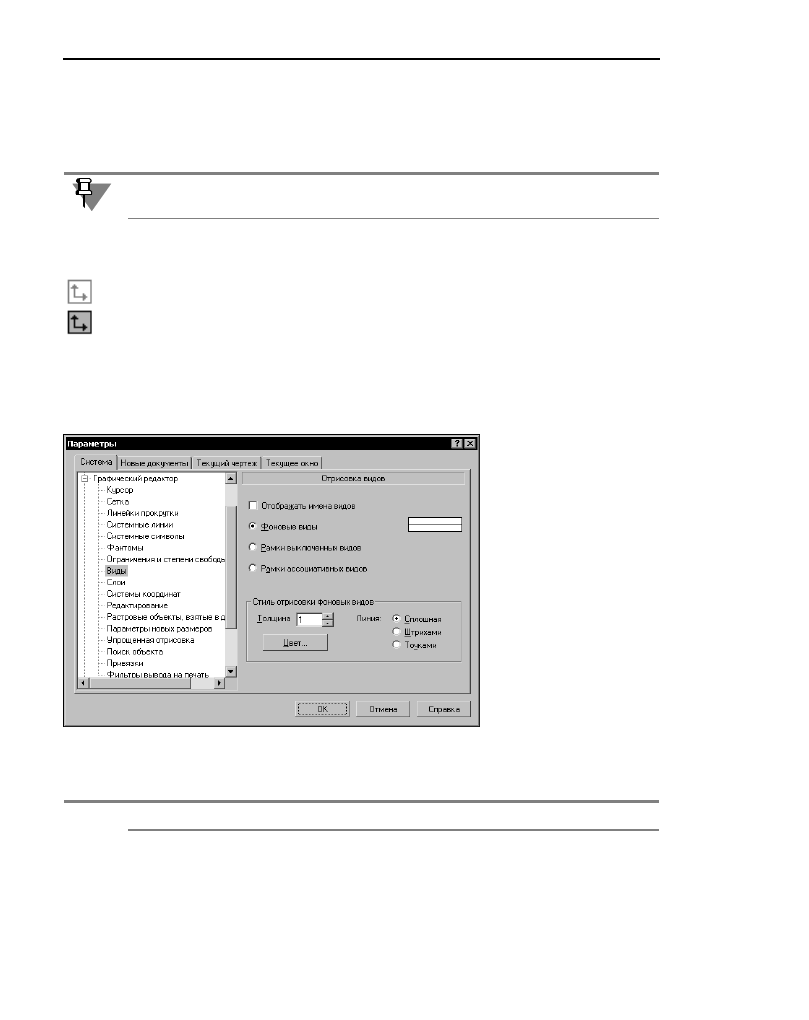

Рис. 43.2.  Диалог настройки отрисовки видов

Табл. 43.2. Диалог настройки отрисовки фоновых и выключенных видов

Элемент

Описание

Отображать
имена видов

При включенной опции в поле

Текущий вид на панели Текущее

состояние (см. рис. 43.1 на с. 38) отображается имя вида, при
выключенной — номер.

43

Глава 43. Общие приемы работы с видами

43.8.

Компоновка видов на чертеже

Компоновка видов — изменение их масштаба и/или положения в чертеже.

Выполнять действия по компоновке можно только с текущим и активными видами чер!
тежа.

Самый простой способ перемещения вида — его выделение и «перетаскивание» мышью
(подробнее см. Том I, раздел 28.1.1 на с. 222).

Перемещение, поворот и изменение масштаба вида возможно путем настройки его па!
раметров (см. раздел 43.3 на с. 39).

Кроме того, к видам можно применять следующие команды редактирования:

▼

Сдвиг (см. Том I, главу 29),

▼

Поворот (см. Том I, раздел 31.1 на с. 236),

▼

Масштабирование

1

 (см. Том I, раздел 31.2 на с. 236),

▼

Симметрия

2

 (см. Том I, раздел 31.3 на с. 238).

Фоновые виды

Рамки
выключенных
видов

Рамки
ассоциативных
видов

Варианты настраиваемых объектов.
Окно просмотра внешнего вида объекта позволяет оценить
сделанные изменения.

Показывать

Опция, управляющая отображением рамок выключенных или
ассоциативных видов.

Толщина

Установите желаемую толщину (в пикселах) для изображения
объекта на экране. Настройка доступна для стиля линии Сплошная.

Цвет

Кнопка, позволяющая выбора цвет отображения объекта.

Линия

Перечень стилей линии для отображения объекта. Выберите
нужный вариант:

сплошная, штрихами, точками.

1. Результатом выполнения команды является не простое масштабирование объектов, а изменение

масштаба вида.

2. Результатом выполнения команды является создание в чертеже нового вида, симметричного ука!

занному.

Табл. 43.2. Диалог настройки отрисовки фоновых и выключенных видов

Элемент

Описание

44

Глава 44.

Слои

Если вам приходилось создавать на кульмане чертежи или схемы с большим количест!
вом элементов (линий, размеров, обозначений и т.д.), то вы наверняка знакомы с при!
менением калек для компоновки подобных конструкторских документов. В этом случае
конструктор размещает различные блоки графической информации как бы на разных
логических (в смысле выделения этого блока как отдельной единицы) и физических (в
смысле размещения блока на отдельном бумажном носителе) уровнях.

При использовании такого разбиения заметно упрощается решение компоновочных за!
дач, редактирование отдельных элементов изображения. На каждом этапе разработки
документа (чертежа) используются только те блоки информации, которые необходимы
в данный момент.

Реализация такого способа работы в КОМПАС!3D V8 возможна при использовании сло!
ев. В каждом виде чертежа (см. главу 42), а также во фрагменте возможно создание до
2 147 483 647 слоев.

Явное разбиение фрагмента или вида чертежа на слои не является обязательным для
пользователя. При создании нового фрагмента или вида чертежа в нем автоматически
формируется слой с номером 0, в котором можно сразу начинать работу.

Создание новых слоев и управление слоями производятся в

Менеджере документа.

Он подробно описан в разделе 44.2 на с. 45.

44.1.

Состояния слоев

Состояние слоя определяется значениями следующих свойств:

▼

активность,

▼

видимость.

Свойство

активность управляет доступностью объектов слоя для редактирования и име!

ет два значения:

активный и фоновый.

Объекты активного слоя доступны для выполнения операций редактирования и удале!
ния. Все содержимое активного слоя изображается на экране одним цветом, установлен!
ным для данного слоя в

Менеджере документа. Активные слои можно сравнить с

кальками, в которые не вносится ничего нового, а производятся лишь исправления ра!
нее созданных объектов и перемещения самих калек на кульмане.

Фоновый слой доступен только для выполнения операций привязки к точкам или объек!
там. Такой слой нельзя перемещать, а его объекты недоступны для редактирования. Со!
держимое всех фоновых слоев изображается на экране одинаковым стилем, который
можно настраивать (см. раздел 44.8 на с. 53). Фоновые слои подобны калькам, закреп!
ленным для базирования по ним новых элементов чертежа или схемы.

Свойство

видимость управляет отображением слоя на экране и также имеет два значе!

ния:

видимый и погашенный.

Если слой видимый, то он отображается на экране. При этом активные слои показыва!
ются выбранными для них цветами, а фоновые — установленным стилем.
