Часть II.

Как работать в КОМПАС3D V8

58

ний с экрана может исчезнуть и сам вычерченный контур. После обновления
изображения он появится вновь.

59

Глава 7.

Базовые приемы работы

Многие приемы работы с мышью и клавиатурой, которые являются стандартом де!фак!
то и используются практически во всех приложениях Windows, могут применяться и в
КОМПАС!3D V8.

Кроме того, система предоставляет пользователю ряд специальных приемов работы.

7.1.

Курсор и управление им

Курсор — это главный инструмент при работе с КОМПАС!3D V8. С помощью курсора
осуществляется вызов команд из меню или с помощью кнопок, создание и редактиро!
вание объектов, выполняется множество других действий.

Внешний вид курсора зависит от типа активного документа и выполняемой операции.

Стандартный вид курсора при нахождении в поле графического документа или докумен!
та!модели — это квадратная «ловушка». Параметры курсора (размер, цвет и др.) могут
настраиваться пользователем. Настройка осуществляется в диалоге, вызываемом ко!
мандой

Сервис — Параметры... — Система — Графический редактор — Курсор.

Основной способ управления курсором, доступный в документах всех типов — это его
перемещение мышью.

Вы можете также передвигать курсор, используя клавиши со стрелками на основной или
расширенной клавиатуре. В этом случае перемещение будет не произвольным, как в слу!
чае использования мыши, а дискретным.

В текстовых документах и спецификациях (во время ввода текстовой части объекта) при
нажатии на кнопку со стрелкой курсор перемещается на один символ или на одну строку.

В графических документах минимальное перемещение курсора при нажатии на кнопку
со стрелкой зависит от установленного шага курсора. Для задания величины шага слу!
жит поле

Текущий шаг курсора на панели Текущее состояние. Значение шага можно

ввести с клавиатуры или выбрать из списка. Для быстрой активизации поля

Текущий

шаг курсора используйте комбинацию клавиш <Shift> + </> (клавишу </> необходимо
нажимать на дополнительной цифровой клавиатуре). Список шагов и умолчательный
шаг можно установить в диалоге настройки курсора (см. рис. 8.6 на с. 71).

При работе с графическими документами вы можете также ввести координаты точки, в
которую требуется поместить курсор, в поля

Координаты курсора на панели Текущее

состояние.

Для быстрой активизации этих полей используйте комбинацию клавиш <Alt> + <X>. Пос!
ле ее нажатия активным становится поле координаты Х. Введите в него нужное значение.
Чтобы перейти к полю координаты Y, нажмите клавишу <Tab>. Введите значение.

Подтвердите задание координат курсора, нажав клавишу <Enter>.

Вы можете указывать в полях координат курсора приращения к текущим координатам.
Для этого введите символ ^, а затем — значение приращения.

Часть II.

Как работать в КОМПАС3D V8

60

В графических документах и документах моделях после установки курсора в нужную
точку его требуется

зафиксировать — подтвердить, что для создания объекта должна

использоваться именно эта точка.

Фиксация производится щелчком левой кнопки мыши или нажатием клавиши <Enter>.

Так, например, для построения отрезка необходимо указать и зафиксировать его на!
чальную и конечную точки, при построении отверстия в модели можно изменить его
умолчательное расположение, указав и зафискировав новое положение точки привязки.

7.2.

Использование контекстных меню

Контекстное меню появляется на экране при нажатии правой кнопки мыши. Состав меню
зависит от объекта, на который указывал курсор во время нажатия кнопки мыши, и от
выполняемого действия. При этом в меню собраны команды, наиболее типичные для
данного момента работы (рис 7.1).

Удобство работы с контекстными ме!
ню обеспечивается тем, что в нем
сгруппированы команды, находящиеся
в разных разделах Главного меню, но
часто использующиеся при работе с
данным объектом. Кроме того, кон!
текстное меню всегда появляется на
экране в том месте, где его вызвали
щелчком мыши, что ускоряет выбор
конкретной команды.

Если панель

Текущее состояние расположена вертикально, то для доступа к полю Те

кущий шаг курсора или Координаты курсора нажмите соответствующую кнопку.

а)

б)

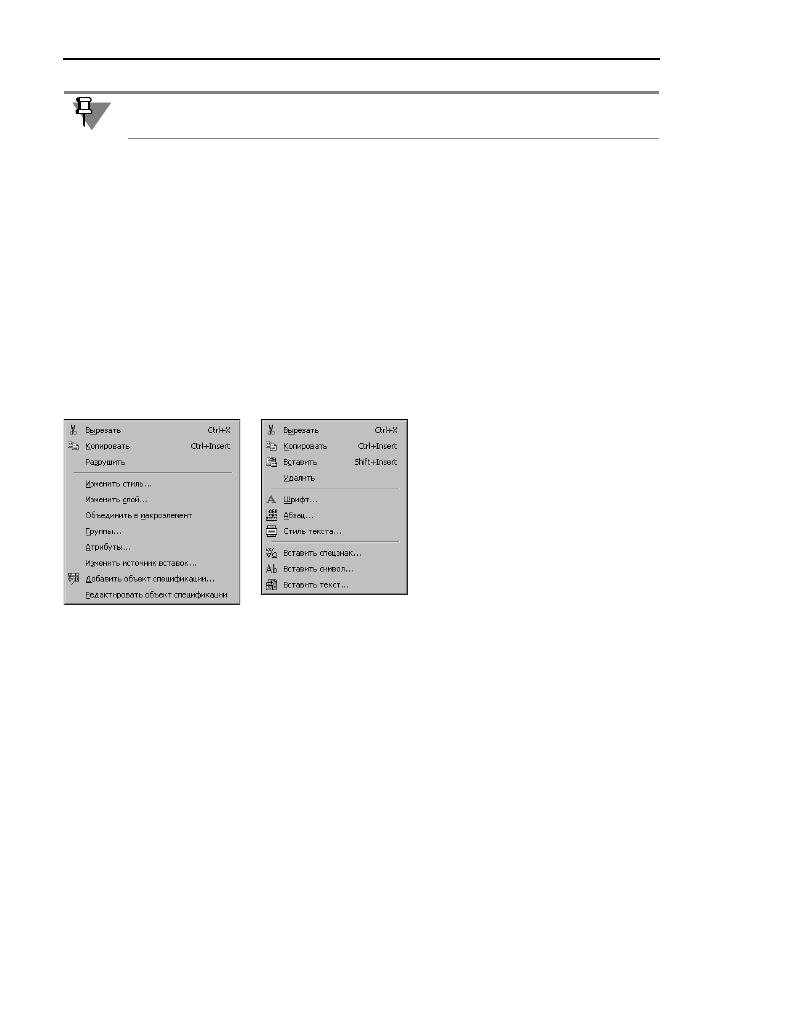

Рис. 7.1.

 Контекстное меню: а) для нескольких выделенных

геометрических объектов,
б) для выделенного фрагмента текста

61

Глава 8.

Приемы создания объектов

Основная задача, решаемая при помощи любой САПР — создание и выпуск различной
документации. Скорость решения этой задачи, а значит, и эффективность работы с сис!
темой, в основном определяется тем, насколько удобные средства ввода и редактирова!
ния объектов она предоставляет пользователю.

Разрабатывая документы и модели с помощью КОМПАС!3D V8, вы можете применять
различные приемы создания и изменения объектов.

8.1.

Параметры объектов

После вызова большинства команд создания объектов необходимо задать различные
параметры этих объектов.

Например, после вызова команды построения окружности требуется задание положения
ее центра и радиуса, а после вызова команды построения тела выдавливания — направ!
ление, глубину выдавливания и величину уклона.

Создать объект — значит определить все его параметры. При разработке моделей и чер!
тежей с помощью КОМПАС!3D все параметры создаваемых объектов отображаются на
Панели свойств (см. раздел 1.1 на с. 28). Каждому параметру соответствует один эле!
мент Панели (рис. 8.1).

Параметры можно разделить на числовые (координаты точки, длина, угол, количество
вершин и т.п.) и нечисловые (стиль линии, наличие осей симметрии и т.п.)

Рядом с названием большинства числовых параметров на Панели свойств находится пе!
реключатель, на котором отображается значок, соответствующий состоянию параметра
(табл. 8.1).

Рис. 8.1.  Параметры окружности

Числовые параметры

Нечисловые параметры

Зафиксированный параметр Активный параметр Вспомогательный параметр

Табл. 8.1.  Значки состояния параметров

Название

Описание

Зафиксированный

На переключателе зафиксированного параметра отображается
перекрестие. Значение этого параметра принято системой. Оно
остается постоянным при изменении остальных параметров и
отображается на фантоме объекта. Зафиксированными могут
быть любые числовые параметры.
