Глава 1.

Интерфейс системы

КОМПАС!3D V8 — это стандартное приложение Windows. Поэтому рабочий экран, кото!
рый вы видите после запуска системы и загрузки документа, практически не отличается
по своему внешнему виду от окон других приложений (рис. 1.1).

Описание элементов интерфейса КОМПАС!3D V8 представлено в таблице 1.1.

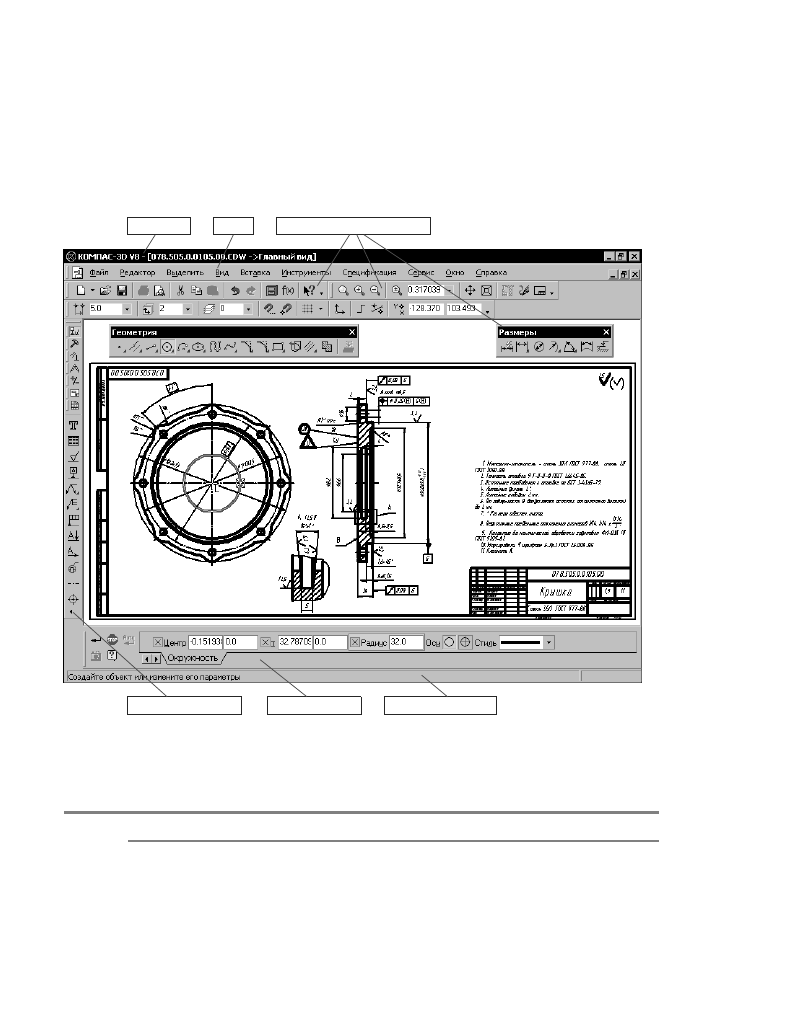

Рис. 1.1.

 Элементы интерфейса КОМПАС3D V8

Табл. 1.1.  Элементы интерфейса КОМПАС3D V8

Название

Описание

Заголовок

Содержит название, номер версии системы, имя текущего
документа

*

, кнопку системного меню, а также кнопки управления

окном системы.

Меню

Компактная панель

Заголовок

Инструментальные панели

Панель свойств

Строка сообщений

27

Глава 1. Интерфейс системы

Заголовок и Главное меню системы постоянно присутствуют на экране. Отображением
остальных элементов интерфейса управляет пользователь. Команды включения и от!
ключения элементов экрана расположены в меню

Вид — Панели инструментов.

Главное меню

Служит для вызова команд системы. Содержит названия страниц
меню. Состав Главного меню зависит от типа текущего документа и
режима работы системы.

Инструменталь
ные панели

Содержат кнопки вызова команд системы.

Компактная
панель

Содержит несколько инструментальных панелей и кнопки
переключения между ними (подробнее см. раздел 1.2 на с. 32).
Состав компактной панели зависит от типа активного документа.

Окно работы
с переменными
и уравнениями

В графических документах служит для работы с переменными и
уравнениями, в документах!моделях — для работы с переменными
(подробнее см. Том II, главу 54).

Менеджер
библиотек

Служит для работы с КОМПАС!библиотеками. Подробнее о
Менеджере библиотек рассказано в главе 70,Том II.

Панель свойств

Служит для настройки объекта при его создании или
редактирования (подробнее см. раздел 1.1 на с. 28).

Строка
сообщений

Содержит сообщения системы, относящиеся к текущей команде
или элементу рабочего окна, на который указывает курсор.

Дерево
построения

Отражает порядок создания модели (чертежа) и связи между ее
элементами и компонентами. Может располагаться только внутри
окна документа (подробнее см. Том II, раздел 47.1 на с. 71).

* Чтобы настроить отображение имени файла, вызовите команду

Сервис —

Параметры... — Система — Общие — Отображение имен файлов.

Табл. 1.1.  Элементы интерфейса КОМПАС3D V8

Название

Описание

Часть I.

Общие сведения

28

1.1.

Панель свойств

Панель свойств (рис. 1.2) служит для управления процес!
сом выполнения команды.

Включение и отключение Панели свойств производится ко!
мандой

Вид — Панели инструментов — Панель

свойств.

Панель свойств может отображаться на экране в одном из
двух состояний: «плавающем» или зафиксированном.

1.1.1.

Управление состоянием Панели свойств

Чтобы зафиксировать Панель рядом с какой!либо границей окна, «перетащите» ее за за!
головок к этой границе. Чтобы вернуть Панель в «плавающее» состояние, выполните об!
ратное действие — «перетащите» ее в направлении центра окна.

Для фиксации Панели свойств рядом с нужной границей окна можно также воспользо!
ваться командами

Размещение — Вверху/Внизу/Слева/Справа из контекстного

меню Панели.

Когда Панель свойств зафиксирована рядом с верхней или нижней границей окна, роль
заголовка выполняет рельефная вертикальная линия у левого края Панели (см. рис. 1.1
на с. 26).

Панель, зафиксированная около вертикальной — левой или правой — границы окна,
может автоматически сворачиваться к этой границе. Это позволяет более эффективно
использовать рабочее поле: если работа с Панелью не ведется, она автоматически исче!
зает с экрана, а на границе окна остается название Панели. Чтобы вернуть Панель на эк!
ран и продолжить работу с ней, следует поместить курсор в область названия.

Для управления состоянием Панели служат команды контекстного меню ее заголовка
(табл. 1.2).

Рис. 1.2.

 Пример Панели свойств

Заголовок

Элементы
управления

«Корешок»
вкладки

Вкладка

Панель
специального
управления

Для быстрого переключения между «плавающим» и зафиксированным состоянием па!
нели можно дважды щелкнуть по ее заголовку.

29

Глава 1. Интерфейс системы

1.1.2.

Работа с Панелью свойств

В зависимости от объекта, с которым ведется работа, или текущего процесса Панель
свойств может иметь одну или несколько вкладок с элементами управления.

Существует два способа переключения между вкладками:

▼

щелчок мышью по «корешку» вкладки (рис. 1.2),

▼

выбор названия вкладки из контекстного меню Панели свойств.

Вкладки Панели свойств содержат элементы управления различного вида: поля ввода,
раскрывающиеся списки, счетчики, опции, переключатели и группы переключателей,
панели и др.

Работа с ними аналогична работе с подобными элементами в других приложениях
Windows.

Так, например, чтобы начать ввод в поле параметра на Панели свойств, щелкните в нем
левой кнопкой мыши. Другим способом доступа к полю является нажатие клавиши
<ALT> и клавиши!акселератора (клавиши с символом, подчеркнутым в названии пара!

Табл. 1.2.  Команды управления состоянием Панели свойств

Название

Описание

Плавающая

Позволяет перевести зафиксированную панель в «плавающее»
состояние. Если включено автоматическое сворачивание панели,
то команда

Плавающая недоступна.

Зафиксированная Позволяет перевести «плавающую» панель в зафиксированное

состояние. Если включено автоматическое сворачивание панели,
то команда

Зафиксированная недоступна.

Свернуть

Позволяет включить автоматическое сворачивание
зафиксированной панели. Чтобы отключить автоматическое
сворачивание, вызовите команду повторно.
Сворачиванием зафиксированной панели можно управлять также с
помощью кнопки

Фиксация, расположенной в заголовке панели.

Изображение на кнопке после нажатия изменяется, что является
индикацией режима автоматического сворачивания:

 — автоматическое сворачивание панели включено,
 — автоматическое сворачивание панели выключено.

Закрыть

Позволяет закрыть Панель свойств.
После закрытия Панели она исчезает с экрана. Чтобы вернуть ее,
необходимо вызвать команду

Панель свойств.

Если в диалоге выбора вида приложения (см. табл. 1.6 на с. 36) включена опция
Microsoft ® Visual Studio® 2005 ("Whidbey"), то в заголовках зафиксированных панелей
появляется специальная кнопка

Состояние, вызывающая меню с командами управле!

ния состоянием.
